Guia de Substituição da Bomba de Circulação de Tinta Branca Série K60
Modelo aplicável: Impressoras DTF da série LINKO K60
Este guia explica como substituir a bomba de circulação de tinta branca de forma segura e correta.
Siga os passos abaixo para evitar refluxo de tinta, danos aos componentes ou operação incorreta.
1. Escopo de Operação e Componentes Envolvidos
Durante a substituição da bomba de circulação, você precisará operar os seguintes componentes:
① Cabo de alimentação da bomba de circulação
② Cabo de sinal da bomba de circulação
③ Bomba de circulação de tinta branca (corpo da bomba)
④ Tubos peristálticos de tinta branca

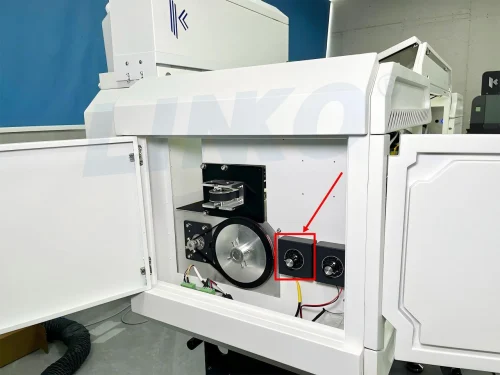

- Potenciômetro de controle de velocidade da bomba de circulação (Veja a Figura 1-2)
- Base da estação de manutenção da cabeça de impressão (ver Figura 1-3)
Observação:
Todos os nomes de componentes, números de cabos e referências de direção mencionados nas etapas a seguir são baseados nas imagens desta seção.
2.2 Desligue a alimentação principal e desconecte o cabo de alimentação. (Consulte a Figura 2.2-1)
⚠ Aviso:
Operar a bomba sem desligá-la completamente pode causar danos permanentes ou choque elétrico.
2.3 Prenda o tubo de tinta branca (para evitar o refluxo da tinta)
Antes de remover a bomba de circulação, prenda o tubo de circulação de tinta branca para evitar refluxo ou vazamento de tinta. (Veja a Figura 2.3-1)
Explicação: Se a tinta branca retornar para a bomba, ela pode entrar no motor e causar danos permanentes.
2.4 Registre a condição original (fortemente) Recomendado)
Use seu celular para tirar fotos nítidas das seguintes áreas para referência durante a reinstalação:
- Layout geral do sistema de suprimento de tinta
- Posição original do potenciômetro de controle de velocidade da bomba
4. Desconecte os cabos e componentes de controle da bomba de circulação.
4.1 Identificar as interfaces dos cabos da bomba de circulação
A bomba de circulação possui duas conexões de cabo: (Veja a Figura 3.1)
| NÃO. | Interface | Descrição | Tipo de cabo |
|---|---|---|---|
| ① | Entrada de energia | Entrada de alimentação CC 24V | Cabo de alimentação |
| 2 | Motor da bomba de circulação | Controle de início/parada e detecção de status | Cabo de sinal |
4.2 Remova o cabo de alimentação da bomba de circulação (①)
Desconecte o conector de alimentação da bomba, depois desconecte a outra extremidade e remova o cabo de alimentação completamente.
4.3 Remova o potenciômetro de controle de velocidade da bomba
Solte os dois parafusos de fixação e remova o potenciômetro por completo.
(Ver Figuras 4.3-1 a 4.3-3)
4.4 Remova o cabo de sinal da bomba de circulação (②)
Siga os passos abaixo:
- Solte o parafuso de fixação do puxador e remova o puxador.
- Afrouxe o parafuso de fixação do cabo de sinal.
- Separe o cabo de sinal da carcaça e remova-o.
(Ver Figuras 4.4-1 a 4.4-5)
5. Remova a bomba de circulação antiga.
(Desconecte os tubos de tinta e remova o corpo da bomba)
5.1 Desconecte os tubos peristálticos de tinta branca
Remova os dois tubos peristálticos conectados à bomba.
Envolva as extremidades do tubo com um pano que não solte fiapos e prenda-as com abraçadeiras de nylon para evitar vazamento de tinta.
(Ver Figuras 5.1-2 / 5.1-3)
5.2 Remova a bomba de circulação antiga
Solte os parafusos de fixação e remova a bomba de circulação. (Veja as Figuras 5.2-1 / 5.2-2)
6. Instale a nova bomba de circulação e reconecte as conexões.
6.1 Conserte a nova bomba de circulação
Alinhe a bomba com os orifícios de montagem, coloque-a cuidadosamente na posição e aperte os parafusos de fixação. (Veja a Figura 5.2-1)
6.2 Reconecte os tubos peristálticos de tinta branca. (Consulte as Figuras 5.1-2 / 5.1-3)
⚠ Importante: A bomba de circulação possui um sentido de fluxo. (Veja a Figura 6.2)
- ENTRADA → Conecte ao tubo de retorno de tinta branca
- SAÍDA → Conecte ao tubo principal de circulação de tinta branca
Uma ligação invertida causará circulação anormal.
6.3 Conecte o cabo de alimentação da bomba de circulação (①)
Conecte o cabo de alimentação à bomba e, em seguida, passe a outra extremidade pelo orifício para cabos até a entrada da máquina. (Consulte a Figura 6.3-2/6.3-3)
Observação:
O cabo de alimentação geralmente possui um conector de 2 pinos. (Veja a Figura 6.3-1)
6.4 Instale e conecte o cabo de sinal (②)
Alinhe o cabo de sinal com a posição de montagem e aperte o parafuso de fixação. (Consulte a Figura 4.4-4/4.4-3)
Observação: O cabo de sinal geralmente possui um conector de 3 pinos. (Veja a Figura 6.4)
6.5 Instale o botão de controle de velocidade e ajuste-o para zero.
Instale o botão de controle de velocidade e aperte o parafuso de fixação. (Consulte as Figuras 4.4-2 / 4.4-1)
Ajuste o botão para 0 antes de ligar. (Veja a Figura 6.5)
⚠ Objetivo:
Para evitar que a bomba inicie em alta velocidade ao ser ligada, o que pode danificar a bomba ou o sistema de tinta.
6.6 Instale o potenciômetro de controle de velocidade
Passe o cabo de sinal pelo orifício para cabos até o interior da máquina. (Veja a Figura 6.6)
Alinhe o potenciômetro com os orifícios de montagem, coloque-o cuidadosamente na posição e aperte os dois parafusos de fixação. (Consulte a Figura 4.3-3/4.3-2/4.3-1)
6.7 Restaurar Cabos e Estrutura
Consulte a Figura 4.1 e reconecte os cabos ① e ②.
Reinstale a base da estação de manutenção da cabeça de impressão e aperte os quatro parafusos de fixação.
(Ver Figuras 3.1-3 / 3.1-2)
7. Inspeção após inicialização e teste funcional
7.1 Solte a braçadeira do tubo de circulação de tinta branca. (Veja a Figura 2.3-2)
7.2 Ligue o cabo de alimentação e ligue o interruptor principal. (Consulte a Figura 2.2-2)
7.3 Libere o interruptor de parada de emergência: gire o botão de parada de emergência no sentido horário para restabelecer o circuito de alimentação da máquina. (Consulte a Figura 7.3)
7.4 Teste Funcional
Após o restabelecimento da energia, observe o funcionamento da bomba de circulação. pelo menos 10 segundos.
✅ Condição normal:
- A bomba funciona sem problemas.
- Nenhum ruído anormal
❌ Condição anormal:
- A bomba não funciona.
- Velocidade instável
- Ruído agudo ou incomum
Caso ocorra alguma condição anormal, desligue imediatamente o aparelho e entre em contato com o suporte técnico da LINKO.
Suporte técnico
E-mail: support@dtflinko.com
Site: www.dtflinko.com
© 2025 Equipe Técnica LINKO. Todos os direitos reservados.
A reprodução ou modificação deste documento sem permissão é proibida.
