Série K60 | Guide d'inspection et de remplacement des alimentations 36 V

Modèles compatibles : Imprimantes DTF série LINKO K60

1. Description du fonctionnement de l'alimentation électrique

L'imprimante contient plusieurs blocs d'alimentation. Chaque bloc est conçu pour alimenter un système spécifique à l'intérieur de l'imprimante.

Alimentation 36V :

Fournit une alimentation CC de 36 V aux deux parties suivantes :

Moteur de l'axe X (alimenté directement)
Module de commande de l'axe Y (ce module contrôle et actionne le moteur de l'axe Y)

Autres alimentations :

Alimentation 24V : Fournit de l'énergie au Pompe de circulation d'encre blanche et moteur d'agitation d'encre blanche.
Module d'alimentation multi-sorties : Fournit plusieurs tensions continues (42 V / 36 V / 24 V) à carte mère, carte chariot, plateforme à vide, ventilateurs de refroidissement, écran d'affichage, tige de levage électrique, etc.

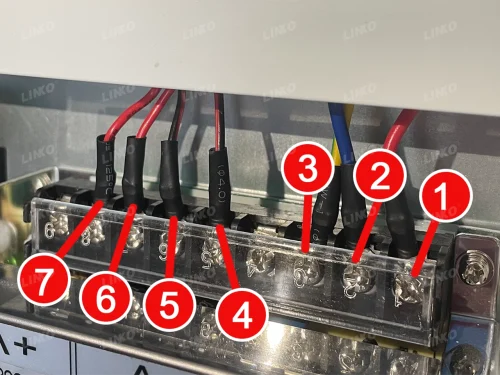

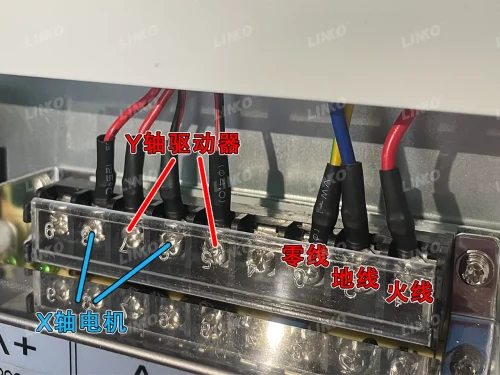

2. Schéma de câblage de l'alimentation 36 V

Catégorie	Non.	Interface	Description	IDENTIFIANT
Entrée CA (Alimentation externe → Alimentation 36 V)	1	Fil électrique sous tension (L)	Entrée d'alimentation CA	AC-L1
	②	Fil neutre (N)	Retour de courant alternatif	AC-N1
	③	Fil de terre (G)	Mise à la terre antistatique et de sécurité	–
Sortie CC (Alimentation 36V → Moteur axe X / Pilote axe Y)	④	36V Négatif	Sortie vers le pilote de l'axe Y (–)	–
	5	36V Négatif	Sortie vers le moteur de l'axe X (–)	–
	6	36 V positif	Sortie vers le pilote de l'axe Y (+)	–
	⑦	36 V positif	Sortie vers le moteur de l'axe X (+)	–

3. Procédure d'inspection des défauts

(Séquence correcte : vérifier d’abord le courant alternatif, puis le courant continu)

⚠ Remarque importante concernant la logique :
Si l'entrée d'alimentation externe (①②) n'a pas de tension, les sorties d'alimentation 36V (④⑥) et (⑤⑦) liront 0V.
Ceci est normal et n'indique pas un problème d'alimentation électrique.
Vérifiez toujours d'abord l'entrée d'alimentation externe avant de vérifier la sortie de l'alimentation 36V.

3.1 Avertissement de sécurité

Important (Règles de fonctionnement) :

Mesure de tension doit être effectué avec mise sous tension.
L'alimentation électrique doit être coupée lors du remplacement du bloc d'alimentation.

⚠ Portez des gants isolants et évitez tout contact avec les circuits exposés.

3.2 Vérifier l'entrée d'alimentation externe (entrée CA) (①–②)

Mode multimètre : 600 V CA
Méthode de mesure :

Sonde rouge → ① (AC-L1) Fil sous tension
Sonde noire → ② (AC-N1) Fil neutre

Valeur normale : 200–240 V CA
→ L'alimentation est alimentée. Vérifiez la sortie 36 V.
Valeur anormale : tension de 0 V ou instable
→ Il ne s'agit pas d'un problème d'alimentation. Vérifiez les points suivants :

Déconnexion du câble
L'interrupteur principal n'est pas allumé.
Arrêt d'urgence non relâché
Pas de courant à la prise
Câble d'alimentation lâche
Bornes desserrées ou oxydées
Rupture de câble

3.3 Vérifier le pilote de l'axe Y (sortie CC) (④⑥)

Mode multimètre : 200 V CC
Points de mesure (Voir figure 3.3) :

Sonde rouge → ⑥ Pilote d'axe Y (+)
Sonde noire → ④ Pilote d'axe Y (–)

3.3.1 Tableau d'évaluation des résultats de sortie CC du pilote d'axe Y

Résultat de la mesure	Jugement de statut	Action
35–37 V (±10%) et le pilote de l'axe Y fonctionnent	✅ Sortie CC normale	L'alimentation électrique est normale. Aucun remplacement n'est nécessaire.
35–37 V (±10%) mais le pilote de l'axe Y ne fonctionne pas	✅ L'alimentation électrique est normale → le problème ne vient pas de l'alimentation électrique	Continuez à vérifier la tension d'entrée du pilote de l'axe Y
0 V ou valeur significativement basse (entrée CA confirmée comme normale)	❌ Défaut d'alimentation interne	Remplacez l'alimentation 36V

3.3.2 Inspection plus approfondie de la tension d'entrée du pilote de l'axe Y

Tension d'entrée	Jugement pour faute	Action
0,0 V	L'alimentation du moteur de l'axe Y est interrompue → rupture de câble / oxydation des bornes	Vérifiez l'état du câble et remplacez-le si nécessaire.
35-37 V (±101 TP3T) mais le pilote de l'axe Y ne fonctionne pas	Défaillance du pilote de l'axe Y	Remplacez le pilote de l'axe Y

3.4 Vérifier le moteur de l'axe X (sortie CC) (⑤⑦)

Mode multimètre : 200 V CC
Points de mesure (voir figure 3.4) :

Sonde rouge → ⑦ Moteur de l'axe X (+)
Sonde noire → ⑤ Moteur de l'axe X (–)

3.4.1 Tableau d'évaluation des résultats de sortie CC du moteur de l'axe X

Résultat de la mesure	Jugement de statut	Action
35–37 V (±10%) et le moteur de l'axe X fonctionne	✅ Sortie CC normale	L'alimentation électrique est normale. Aucun remplacement n'est nécessaire.
35–37 V (±10%) mais le moteur de l'axe X ne fonctionne pas	✅ L'alimentation électrique est normale → le problème ne vient pas de l'alimentation électrique	Continuez à vérifier la tension d'entrée du moteur de l'axe X
0 V ou valeur significativement basse (entrée CA confirmée comme normale)	❌ Défaut d'alimentation interne	Remplacez l'alimentation 36V

3.4.2 Inspection plus approfondie de la tension d'entrée du moteur de l'axe X

Tension d'entrée	Jugement pour faute	Action
0,0 V	L'alimentation du moteur de l'axe X est interrompue → rupture de câble / oxydation des bornes	Vérifiez l'état du câble et remplacez-le si nécessaire.
35-37 V (±10%) mais le moteur de l'axe X ne fonctionne pas	Panne du moteur de l'axe X	Remplacez le moteur de l'axe X

4. Procédure de remplacement du bloc d'alimentation

4.1 Mise hors tension de l'équipement

Appuyez sur le bouton d'arrêt d'urgence
Coupez le courant principal.
Débranchez le cordon d'alimentation (Voir figures 4.1-1 / 4.1-2)

4.2 Retirez l'ancien bloc d'alimentation

4.2.1 Débrancher les câbles

Selon la figure 2, desserrez les vis de borne numérotées ①–⑦ dans l’ordre.
Débranchez les câbles un par un et prenez des photos du schéma de câblage pour un rebranchement correct ultérieur.

4.2.2 Retirer les vis de fixation

Desserrez la vis de fixation ① et la vis de positionnement ②, puis retirez l'ancien bloc d'alimentation.

4.3 Installation du nouveau bloc d'alimentation

4.3.1 Confirmer la cohérence du modèle

Assurez-vous que le nouveau modèle d'alimentation corresponde à l'ancien.

4.3.2 Installation sécurisée

Alignez les trous de fixation, positionnez correctement l'alimentation et serrez les vis.

4.3.3 Connexion par câble

Rebranchez tous les câbles dans l'ordre indiqué sur la figure 2.
Assurez-vous que chaque câble est complètement inséré, correctement orienté et bien serré.

5. Inspection à la mise sous tension

5.1 Une fois tous les câbles connectés, vérifiez à nouveau qu'ils ne sont pas desserrés.
5.2 Branchez le cordon d'alimentation et allumez l'interrupteur principal. (Voir figure 3.1)
5.3 Tournez l'interrupteur d'arrêt d'urgence dans le sens horaire pour rétablir le courant. (Voir figure 5.3)

5.4 Vérification finale de l'état

Après avoir mis la machine sous tension, vérifiez l'état de l'alimentation électrique comme suit :

Vérifiez le voyant d'alimentation.
Mesurez à nouveau la tension de sortie de 36 V.

✅ Normal :

Le voyant est allumé ou clignote normalement.
La tension mesurée est de 35V à 37V.

❌ Anormal :

Le voyant est éteint ou clignote anormalement.
La tension affichée est de 00,0 V.

En cas d'anomalie, revérifiez tous les branchements.
