K60-Serie | Leitfaden zur Prüfung und zum Austausch von 36-V-Netzteilen

Anwendbare Modelle: LINKO K60 Serie DTF-Drucker

1. Funktionsbeschreibung der Stromversorgung

Der Drucker enthält mehrere Netzteile. Jedes Netzteil ist so ausgelegt, dass es ein bestimmtes System innerhalb des Druckers mit Strom versorgt.

36V-Netzteil:

Versorgt die folgenden beiden Teile mit Gleichstrom (36 V):

X-Achsen-Motor (direkt mit Strom versorgt)
Y-Achsen-Treiber (der Treiber steuert und treibt den Y-Achsen-Motor an)

Andere Netzteile:

24V-Netzteil: Versorgt die Weißtinten-Umwälzpumpe und Weißtinten-Rührmotor.
Mehrfachausgangs-Leistungsmodul: Liefert mehrere Gleichspannungen (42 V / 36 V / 24 V) an Hauptplatine, Schlittenplatine, Vakuumplattform, Lüfter, Bildschirm, elektrische Medienhebestange, usw.

2. Verdrahtungsplan für 36-V-Netzteil

Kategorie	Nein.	Schnittstelle	Beschreibung	AUSWEIS
AC-Eingang (Externe Stromversorgung → 36V Netzteil)	①	Stromkabel (L)	AC-Stromanschluss	AC-L1
	②	Neutralleiter (N)	Wechselstromrückführung	AC-N1
	③	Erdungsdraht (G)	Antistatische und sichere Erdung	–
Gleichstromausgang (36V Netzteil → X-Achsen-Motor / Y-Achsen-Treiber)	④	36V negativ	Ausgang zum Y-Achsen-Treiber (–)	–
	⑤	36V negativ	Ausgang zum X-Achsen-Motor (–)	–
	⑥	36V positiv	Ausgang zum Y-Achsen-Treiber (+)	–
	⑦	36V positiv	Ausgang zum X-Achsen-Motor (+)	–

3. Fehlerinspektionsverfahren

(Richtige Reihenfolge: Zuerst Wechselstrom prüfen, dann Gleichstrom)

⚠ Wichtiger Logikhinweis:
Wenn am externen Stromeingang (①②) keine Spannung anliegt, zeigen die Ausgänge (④⑥) und (⑤⑦) des 36V-Netzteils 0V an.
Das ist normal und deutet nicht auf ein defektes Netzteil hin.
Prüfen Sie immer zuerst den externen Stromeingang, bevor Sie den Ausgang des 36V-Netzteils prüfen.

3.1 Sicherheitswarnung

Wichtig (Betriebsregeln):

Spannungsmessung muss durchgeführt werden mit Strom einschalten.
Beim Austausch des Netzteils muss die Stromzufuhr unterbrochen sein.

⚠ Tragen Sie isolierende Handschuhe und vermeiden Sie den Kontakt mit freiliegenden Schaltkreisen.

3.2 Externe Stromversorgung prüfen (Wechselstromeingang) (①–②)

Multimeter-Modus: Wechselstrom 600 V
Messmethode:

Rote Sonde → ① (AC-L1) Stromführender Draht
Schwarze Sonde → ② (AC-N1) Neutralleiter

Normalwert: Wechselstrom 200–240 V
→ Das Netzteil ist mit Eingangsspannung versorgt. Überprüfen Sie weiterhin den 36-V-Ausgang.
Abnormal: 0 V oder instabile Spannung
→ Kein Fehler im Netzteil. Bitte prüfen Sie Folgendes:

Kabeltrennung
Hauptschalter nicht eingeschaltet
Not-Aus-Schalter nicht gelöst
Kein Strom an der Steckdose
Loses Netzkabel
Lose oder oxidierte Anschlüsse
Kabelbruch

3.3 Y-Achsen-Treiber prüfen (DC-Ausgang) (④⑥)

Multimeter-Modus: Gleichspannung 200 V
Messpunkte (Siehe Abbildung 3.3):

Rote Sonde → ⑥ Y-Achsen-Treiber (+)
Schwarze Sonde → ④ Y-Achsen-Treiber (–)

3.3.1 Auswertungstabelle der DC-Ausgangsergebnisse des Y-Achsen-Treibers

Messergebnis	Statusurteil	Aktion
35–37 V (±10%) und der Y-Achsen-Treiber funktionieren	✅ Gleichstromausgang normal	Die Stromversorgung funktioniert einwandfrei. Kein Austausch erforderlich.
35–37 V (±10%), aber der Y-Achsen-Treiber funktioniert nicht.	✅ Stromversorgung funktioniert einwandfrei → Fehler liegt nicht an der Stromversorgung	Überprüfen Sie weiterhin die Eingangsspannung des Y-Achsen-Treibers.
0 V oder deutlich zu niedrig (Wechselstromeingang normal bestätigt)	❌ Interner Stromversorgungsfehler	Ersetzen Sie das 36V-Netzteil

3.3.2 Weitere Überprüfung der Eingangsspannung des Y-Achsen-Treibers

Eingangsspannung	Fehlerbeurteilung	Aktion
0,0 V	Der Y-Achsen-Treiber erhält keine Stromversorgung → Kabelbruch / Oxidation der Anschlüsse	Prüfen Sie den Zustand des Kabels und tauschen Sie es gegebenenfalls aus.
35–37 V (±10%), aber der Y-Achsen-Treiber funktioniert nicht.	Ausfall des Y-Achsen-Antriebs	Ersetzen Sie den Y-Achsen-Treiber.

3.4 X-Achsen-Motor prüfen (Gleichstromausgang) (⑤⑦)

Multimeter-Modus: Gleichspannung 200 V
Messpunkte (siehe Abbildung 3.4):

Rote Sonde → ⑦ X-Achsen-Motor (+)
Schwarze Sonde → ⑤ X-Achsen-Motor (–)

3.4.1 Auswertungstabelle der Gleichstromausgangsleistung des X-Achsen-Motors

Messergebnis	Statusurteil	Aktion
35–37 V (±10%) und der X-Achsen-Motor ist in Betrieb.	✅ Gleichstromausgang normal	Die Stromversorgung funktioniert einwandfrei. Kein Austausch erforderlich.
35–37 V (±10%), aber der X-Achsen-Motor funktioniert nicht.	✅ Stromversorgung funktioniert einwandfrei → Fehler liegt nicht an der Stromversorgung	Überprüfen Sie weiterhin die Eingangsspannung des X-Achsen-Motors.
0 V oder deutlich zu niedrig (Wechselstromeingang normal bestätigt)	❌ Interner Stromversorgungsfehler	Ersetzen Sie das 36V-Netzteil

3.4.2 Weitere Überprüfung der Eingangsspannung des X-Achsen-Motors

Eingangsspannung	Fehlerbeurteilung	Aktion
0,0 V	Der X-Achsen-Motor erhält keinen Strom → Kabelbruch / Oxidation der Anschlüsse	Prüfen Sie den Zustand des Kabels und tauschen Sie es gegebenenfalls aus.
35–37 V (±10%), aber der X-Achsen-Motor funktioniert nicht.	Ausfall des X-Achsen-Motors	Tauschen Sie den X-Achsen-Motor aus.

4. Vorgehensweise zum Austausch des Netzteils

4.1 Schalten Sie das Gerät aus.

Drücken Sie den Not-Aus-Schalter
Hauptstrom abschalten
Ziehen Sie den Netzstecker (siehe Abbildungen 4.1-1 / 4.1-2).

4.2 Altes Netzteil ausbauen

4.2.1 Kabel trennen

Lösen Sie gemäß Abbildung 2 die mit ①–⑦ nummerierten Klemmschrauben der Reihe nach.
Trennen Sie die Kabel nacheinander und fotografieren Sie den Kabelverlauf, um sie später korrekt wieder anzuschließen.

4.2.2 Befestigungsschrauben entfernen

Lösen Sie die Befestigungsschraube ① und die Positionierungsschraube ② und entfernen Sie dann das alte Netzteil.

4.3 Installieren Sie das neue Netzteil

4.3.1 Modellkonsistenz bestätigen

Stellen Sie sicher, dass das neue Netzteilmodell mit dem alten übereinstimmt.

4.3.2 Sichere Installation

Richten Sie die Befestigungslöcher aus, positionieren Sie das Netzteil korrekt und ziehen Sie die Schrauben fest.

4.3.3 Kabelanschluss

Schließen Sie alle Kabel in der angegebenen Reihenfolge gemäß Abbildung 2 wieder an.
Achten Sie darauf, dass jedes Kabel vollständig eingeführt, richtig ausgerichtet und fest angezogen ist.

5. Überprüfung beim Einschalten

5.1 Nachdem alle Kabel angeschlossen sind, überprüfen Sie erneut, ob sie fest sitzen.
5.2 Stecken Sie das Netzkabel ein und schalten Sie den Hauptschalter ein. (Siehe Abbildung 3.1)
5.3 Drehen Sie den Not-Aus-Schalter im Uhrzeigersinn, um die Stromversorgung wiederherzustellen. (Siehe Abbildung 5.3)

5.4 Abschließende Statusprüfung

Überprüfen Sie nach dem Einschalten des Geräts den Status der Stromversorgung wie folgt:

Prüfen Sie die Kontrollleuchte des Netzteils.
Messen Sie die 36V-Ausgangsspannung erneut.

✅ Normal:

Die Kontrollleuchte leuchtet oder blinkt normal.
Die Spannung beträgt 35V–37V.

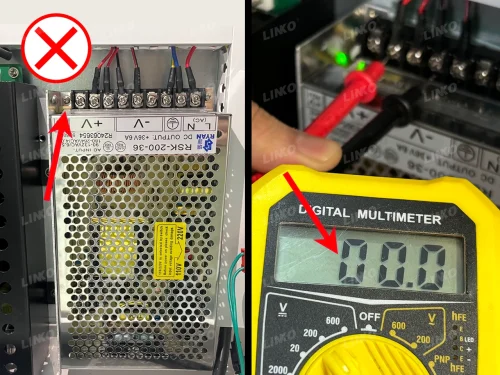

❌ Abnormal:

Die Kontrollleuchte ist aus oder blinkt unregelmäßig.
Die Spannung beträgt 00,0 V.

Bei Auffälligkeiten alle Kabelverbindungen erneut überprüfen.
