Guide d'inspection et de remplacement des capteurs de maison de carrosse

Modèle applicable : Imprimante DTF LINKO K605B

1. Symptômes et inspection des pannes

Procédez à l'inspection ou au remplacement du capteur si l'un des problèmes suivants se produit :

Non.	Symptôme	Méthode d'inspection

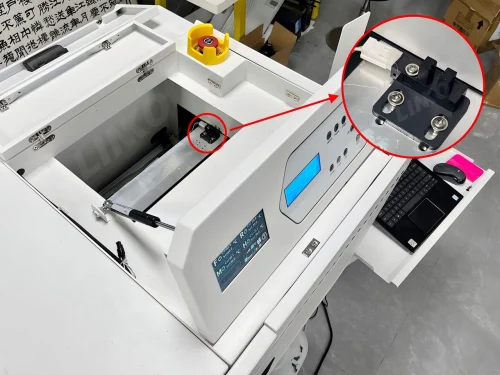

1	Voyant lumineux anormal : le voyant reste toujours allumé ou toujours éteint, quelle que soit la position du chariot.	Maintenez la touche « Gauche » du panneau de commande enfoncée pour éloigner le chariot du capteur de position initiale. Bloquez l’emplacement du capteur avec votre main ou un outil. Vérifiez si le voyant change de couleur.
2	Erreur logicielle : le logiciel de contrôle affiche « Origine non détectée », « Délai de retour à l’origine dépassé » ou « Collision du chariot ».

Pour plus de détails sur les types de signaux anormaux et les points d'inspection correspondants, veuillez vous référer à «Anomalies de signal courantes et points d'inspection.”

2. Étapes de remplacement

2.1 Préparation avant de commencer

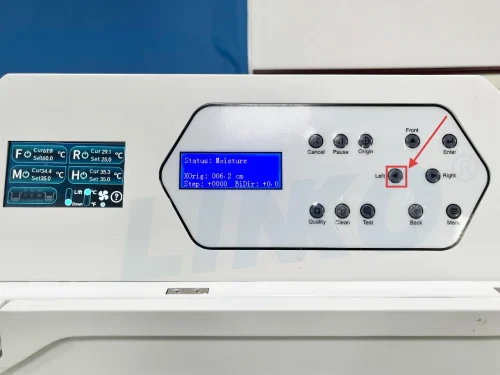

2.1.1 Tenir «Gauche« sur le panneau de commande pour éloigner le chariot du capteur de position initiale. »

2.1.2 Actionnez le bouton d'arrêt d'urgenceAppuyez dessus pour arrêter tout mouvement. (Voir figure 2.1.2)

2.1.3 Avertissement de sécurité:

Toujours couper l'alimentation et débrancher la machine avant toute utilisation.
Dans le cas contraire, vous risquez d'endommager définitivement le capteur ou de subir un choc électrique.

2.1.4 ConseilPrenez une photo nette du capteur et du câblage d'origine pour référence lors de la réinstallation.

2.2 Retirez l'ancien capteur

2.2.1 Dévissez la vis de fixation du capteur de position. (Voir figure 2.2.1)

2.2.2 Débranchez le câble et retirez l'ancien capteur. (Voir figure 2.2.2-1 / 2.2.2-2)

2.3 Installer le nouveau capteur

2.3.1 Vérifier que le nouveau modèle de capteur correspond à l'ancien.
2.3.2 Branchez le câble au nouveau capteur. (Voir figure 2.3.2)

2.3.3 Alignez les trous de montage, placez délicatement le capteur en position et serrez les vis.

Conseil:
Après la connexion, prenez une photo nette du câblage et envoyez-la au support technique de LINKO pour confirmation avant la mise sous tension.

3. Vérification de la mise sous tension

3.1 Inspectez les deux extrémités du câble et les connecteurs, y compris la prise du côté de la carte mère. (Voir figure 3.1)

3.2 Branchez le cordon d'alimentation et mettez l'appareil sous tension. (Voir figure 2.1.1-2)
3.3 Relâchez l’interrupteur d’arrêt d’urgence en le tournant dans le sens des aiguilles d’une montre. (Voir figure 3.3)

3.4 Sur le panneau de commande, appuyez sur « Entrée » pour ramener le chariot à la position initiale. (Voir figure 3.4)

3.5 Observez le voyant indicateur du capteur de position initiale de la carte mère :
✅ Normal :
Voiture à la maison → Lumière éteinte (Voir figure 3.5-1)
Transporter → Lumière allumée (Voir figure 3.5-2)

❌ Anormal :
La lumière reste toujours allumée ou toujours éteinte, sans changer en fonction du mouvement du chariot.

Anomalies de signal courantes et points d'inspection

Taper	Symptôme	Cause possible	Vérification et solution
Toujours allumé	Voyant toujours allumé	Obstrué par un drapeau métallique ou des débris	Nettoyer l'emplacement du capteur ; Ajuster le drapeau métallique à une distance de 1 à 2 mm ; Rebrancher fermement le câble de signal.
Toujours éteint	Le voyant ne s'allume jamais.	Fil électrique desserré ou cassé ; panne de courant	Vérifiez le montage du capteur ; inspectez les deux extrémités du câble et les connecteurs, y compris la prise côté carte mère ; utilisez un multimètre pour vérifier l’alimentation 5 V/24 V et la continuité.
Clignotant / Instable	La lumière vacille	Capteur desserré ou interférence à proximité	Resserrer le capteur ; éloigner le câble des moteurs ou des lignes électriques ;
Délai d'attente pour le retour au point de départ	Le logiciel affiche « Délai d'attente dépassé ».	Moteur bloqué ou capteur non déclenché	Déplacez le chariot manuellement pour vérifier le bon fonctionnement des rails ; vérifiez si le drapeau métallique s’insère dans la fente du capteur ; arrêtez l’opération si vous sentez une résistance.

Si vous êtes je ne suis pas sûr d'aucune étape, veuillez contacter le Équipe de support technique LINKO pour obtenir de l'aide.

© 2025 Équipe technique LINKO. Tous droits réservés.
La reproduction ou la modification de ce document sans autorisation est interdite.
