Vaunun kotianturin tarkastus- ja vaihto-opas

Sovellettava malli: LINKO K605B DTF-tulostin

1. Vian oireet ja tarkastus

Tarkista anturi tai vaihda se, jos ilmenee jokin seuraavista ongelmista:

Ei.	Oire	Tarkastusmenetelmä
1	Merkkivalo on epänormaali: Valo palaa aina tai on aina pois päältä vaunun asennosta riippumatta.	Pidä ohjauspaneelin "Vasen"-painiketta painettuna siirtääksesi vaunua poispäin kotianturista. Käytä kättä tai työkalua anturin aukon peittämiseen. Tarkista, muuttuuko merkkivalo.
2	Ohjelmistovirhe: Ohjausohjelmisto näyttää viestin ”Kotia ei havaittu”, ”Kotiutumisen aikakatkaisu” tai ”Vaunun törmäys”.

Tarkempia tietoja poikkeavista signaalityypeistä ja vastaavista tarkastuskohdista on kohdassa "Yleisiä signaalipoikkeavuuksia ja tarkastuspisteitä"

2. Vaihtovaiheet

2.1 Valmistelut ennen aloittamista

2.1.1 Pidä “Vasen” ohjauspaneelissa siirtääksesi vaunun poispäin kotianturista.

2.1.2 Kytke hätäpysäytyskytkin päälle: Paina sitä alas pysäyttääksesi kaiken liikkeen. (Katso kuva 2.1.2)

2.1.3 Turvallisuusvaroitus:

Katkaise aina virta ja irrota laite pistorasiasta ennen mitään toimenpidettä.
Muuten saatat aiheuttaa pysyvän vaurion anturille tai sähköiskun.

2.1.4 KärkiOta selkeä kuva alkuperäisestä anturista ja johdotuksesta uudelleenasennusta varten.

2.2 Irrota vanha anturi

2.2.1 Irrota kotianturin kiinnitysruuvi. (Katso kuva 2.2.1)

2.2.2 Irrota kaapeli ja poista vanha anturi. (Katso kuva 2.2.2-1 / 2.2.2-2)

2.3 Uuden anturin asentaminen

2.3.1 Varmista, että uusi anturimalli vastaa vanhaa.
2.3.2 Kytke kaapeli uuteen anturiin. (Katso kuva 2.3.2)

2.3.3 Kohdista kiinnitysreiät, aseta anturi varovasti paikalleen ja kiristä ruuvit.

Kärki:
Kytkennän jälkeen ota selkeä kuva johdotuksesta ja lähetä se LINKOn tekniseen tukeen vahvistusta varten ennen virran kytkemistä.

3. Käynnistyksen tarkistus

3.1 Tarkasta molemmat kaapelin päät ja liittimet, mukaan lukien emolevyn puolella oleva pistoke. (Katso kuva 3.1)

3.2 Kytke virtajohto pistorasiaan ja kytke päävirta päälle. (Katso kuva 2.1.1-2)
3.3 Vapauta hätäpysäytyskytkin kääntämällä sitä myötäpäivään. (Katso kuva 3.3)

3.4 Paina ohjauspaneelissa Enter-painiketta siirtääksesi vaunun lähtöasentoon. (Katso kuva 3.4)

3.5 Tarkkaile emolevyn kotianturin merkkivaloa:
✅ Normaali:

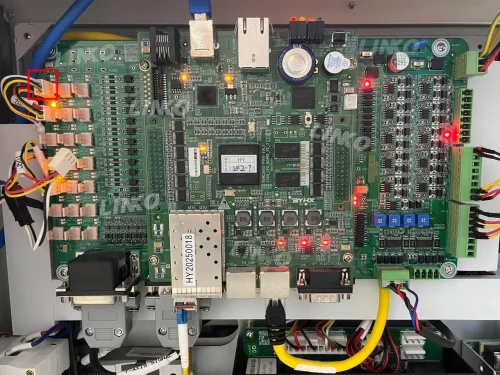

Vaunu kotona → Valo POIS PÄÄLTÄ (katso kuva 3.5-1)

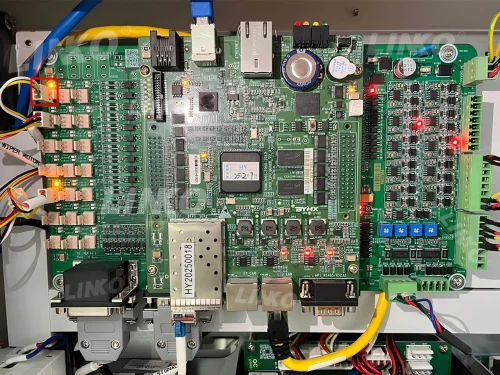

Vaunu lähtee liikkeelle → Valo ON (katso kuva 3.5-2)

❌ Epänormaali:
Valo palaa aina tai pysyy aina sammuneena eikä muutu vaunun liikkeen mukaan.

Yleisiä signaalipoikkeavuuksia ja tarkastuspisteitä

Tyyppi	Oire	Mahdollinen syy	Tarkista ja ratkaisu
Aina päällä	Merkkivalo aina päällä	Metallisen lipun tai roskien tukkima	Puhdista anturin ura; Säädä metallilippu 1–2 mm:n etäisyydelle; Kytke signaalikaapeli uudelleen tiukasti.
Aina pois päältä	Merkkivalo ei koskaan syty	Löysä tai katkennut johto; virtavika	Tarkista anturin kiinnitys; Tarkista molemmat kaapelin päät ja liittimet, mukaan lukien emolevyn puolella oleva pistoke; Tarkista 5 V/24 V:n syöttö ja jatkuvuus yleismittarilla.
Vilkkuu / Epävakaa	Valo välkkyy	Anturi on löysällä tai lähellä on häiriöitä	Kiristä anturi; Pidä kaapeli poissa moottoreista tai sähkölinjoista;
Kotiutuksen aikakatkaisu	Ohjelmisto näyttää "Kotiaikakatkaisu"	Moottori jumissa tai anturi ei ole lauennut	Siirrä vaunua manuaalisesti varmistaaksesi, että kiskot liikkuvat tasaisesti; Tarkista, meneekö metallinen lippu anturin uraan; Lopeta käyttö, jos tunnet vastusta.

Jos olet en ole varma mistään vaiheesta, ota yhteyttä LINKO-tekninen tukitiimi apua varten.
