KM-602｜Inspektions- och utbytesguide för flerutgångsströmmodul

Tillämplig modell: LINKO KM-602 DTF-skrivare

När ska man använda den här guiden: Använd den här guiden i något av följande fall:

Skrivaren slås inte på alls.
En av följande komponenter fungerar inte: X-axelmotor, Y-axelmotor, kylfläkt, skärm, vagnskort, moderkort.

Den här guiden visar om felet kommer från multiutgångsströmmodulen. Guiden visar också hur man byter ut multiutgångsströmmodulen.

1. Översikt över skrivarens strömmodul

Skrivaren använder flera strömmoduler. Varje strömmodul förser ett annat system med ström. Multiutgångsströmmodulen är skrivarens huvudströmförsörjning. Den tillhandahåller likströmsutgångar på 24 V, 36 V och 42 V.

Strömmodul	Komponenter Drivna	Relaterat dokument
Multi-utgångsströmmodul	Moderkort, vagnskort, X-axelmotor, Y-axelmotor, skärmdrivkort, kylfläkt	Den här guiden
24V strömförsörjning	Cirkulationspump för vitt bläck, motor för omrörning av vitt bläck	KM-602｜24V strömförsörjningsinspektion och utbytesguide

1.1 Andra oberoende kraftmoduler (behandlas inte i den här guiden)

Denna guide gäller endast för multiutgångsströmmodulen. 24V-strömförsörjningen försörjer cirkulationspumpen för vitt bläck och motorn för omrörning av vitt bläck. För 24V-strömförsörjningen, se Inspektions- och utbytesguide för KM-602｜24V strömförsörjning.

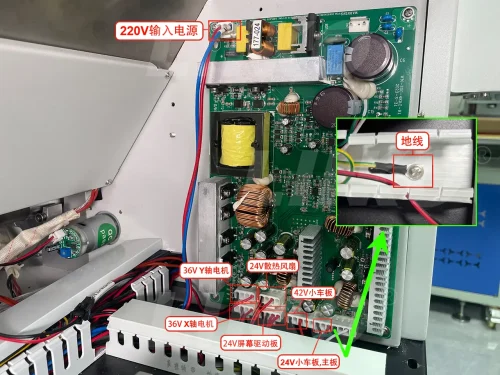

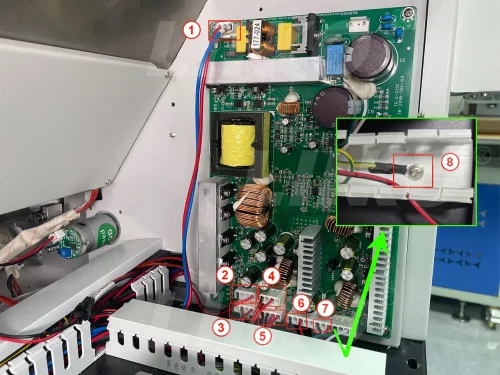

2. Kopplingsschema för strömmodul med flera utgångar

Kategori	Nej, det gör jag inte.	Spänning / Ledarfärg	Beskrivning
AC-ingång	①	AC 200–240 V N (blå) / L (röd)	Extern växelströmsingång
DC-utgång	②	36 V likström	Utgång till Y-axelmotorn
DC-utgång	③	36 V likström	Utgång till X-axelmotorn
DC-utgång	④	24 V likström	Utgång till kylfläkten
DC-utgång	⑤	24 V likström	Utgång till skärmdrivrutinkortet
DC-utgång	⑥	42 V likström	Utgång till vagnskortet
DC-utgång	⑦	24 V likström	Utgång till vagnkortet och moderkortet
Jord	⑧	Jord	Skyddande jordning

I den här guiden hänvisar ①–⑧ alltid till numren i figur 2-1.

3. Felkontrollprocedur (Kontrollera först AC, sedan DC)

Inspektionsorder:

Steg 1: Kontrollera den externa växelströmsingången (①).
Steg 2: Kontrollera DC-utgångarna (②–⑦).
Steg 3: Kontrollera ingångsspänningen vid komponenten. Utför steg 3 endast efter att alla likströmsutgångar är normala.

⚠ Viktigt: Om den externa AC-ingången (①) inte har någon ström, visar alla DC-utgångar (②–⑦) 0 V. Denna avläsning är normal. Denna avläsning betyder inte att multiutgångsströmmodulen har gått sönder. Kontrollera alltid AC-ingången först. Kontrollera DC-utgångarna därefter.

3.1 Säkerhetsinstruktioner och nödvändiga verktyg

Mät spänningarna med skrivaren påslagen. Använd isolerade handskar. Rör endast vid mätpunkterna med proberna. Rör inte vid exponerade kretsar med händerna.
Koppla bort all ström innan du byter ut strömmodulen. Stäng av maskinens strömbrytare. Stäng av huvudströmbrytaren. Dra ur nätsladden.
Vänta 1 minut efter att du har dragit ur strömsladden. Börja sedan koppla ur kablarna.

Nödvändiga verktyg: multimeter, stjärnskruvmejsel, telefon eller kamera för fotografier av ledningarna, isolerade handskar.

3.2 Öppna bakpanelen

Öppna bakpanelen före inspektion. Öppna bakpanelen före byte.

⚠ Viktigt: Fotografera ledningarna innan du kopplar bort någon kabel. Använd fotografierna för att återansluta varje kabel till sin ursprungliga plats.

Tryck på den övre strömbrytaren för att stänga av skrivaren. (Se bild 3.2-1)
Stäng av HUVUDKRAFT strömbrytare. Dra ur nätsladden. (Se bild 3.2-2)
Bänd försiktigt ut de vita plastpluggarna på båda sidor av bakpanelen. Koppla ur nätverkskabeln. (Se bild 3.2-3)
Ta bort skruvarna på bakpanelen. (Se bild 3.2-4)
Koppla bort kylfläktkabeln. Ta bort bakpanelen. (Se bild 3.2-5)

3.3 Kontroll av extern AC-ingång (testpunkt 1)

Multimeterläge: ACV 600 V. Välj ACV på en multimeter med automatiskt område.

Mätmetod:

Svart prob → AC-N1 (neutral)
Röd sond → AC-L1 (fas)

Anslut nätsladden före mätning. Slå på HUVUDKRAFT växla. Tryck på den övre strömbrytaren. (Se bild 3.3-1 och bild 3.3-2)

Mätresultat	Status	Handling
AC 200–240 V	Den externa växelströmsingången är normal.	Gå till 3.4.
0 V, eller så är avläsningen instabil	Den externa växelströmsingången är onormal. Multiutgångsströmmodulen är inte orsaken.	given order. Mät 1 igen efter att du har hittat orsaken. 1. Ström i vägguttaget 2. SKYDDSBRYTAREN har utlösts 3. HUVUDKRAFT strömbrytaren påslagen 4. Övre strömbrytare påslagen 5. Lös eller oxiderad AC-kabel och terminaler 6. Trasig AC-kabel

3.4 Inspektion av likströmsutgång (testpunkter ②–⑦)

Det här steget visar om DC-utgångarna på multiutgångsströmmodulen är normala. Det här steget visar också om multiutgångsströmmodulen måste bytas ut.

Multimeterläge: DCV 200 V. Välj DCV på en multimeter med automatiskt område.

Mätmetod:

Röd sond → positiv pol på utgången
Svart sond → negativ pol (returledning) på samma utgång
Mätningsvillkor: skrivaren är påslagen och i viloläge. Skriv inte ut under mätningen.

3.4.1 Mätpunkter för DC-utgång (mät i ordning)

Mät DC-utgångarna på multiutgångsströmmodulen i följande ordning:

② Y-axelns motorutgång (36 V)
③ X-axelns motorutgång (36 V)
④ Kylfläktutgång (24 V)
⑤ Skärmdrivkretskortsutgång (24 V)
⑥ Utgång för vagnskortet (42 V)
⑦ Vagnkort och moderkortutgång (24 V)

(Se bild 3.4-1 till bild 3.4-6)

3.4.2 Normala spänningsområden (utvärderingskriterier)

Den uppmätta spänningen kan fluktuera något. Utgången är normal om avläsningen håller sig inom intervallet nedan (nominellt värde ±10%).

Nominell spänning	Testpunkter	Normalt intervall (nominellt värde ±10%)
24 V	④ ⑤ ⑦	23–25 V
36 V	② ③	35–37 V
42 V	⑥	41–43 V

Normala avläsningar visas i figur 3.4-7 till figur 3.4-9. Ett onormalt avläsningsvärde visas i figur 3.4-10.

3.4.3 Utvärdering och åtgärder

Mätresultat	Status	Handling
Alla utgångar ②–⑦ ligger inom det normala intervallet.	Multiutgångsströmmodulen är normal.	Om felet är borta är uppgiften klar. Om en komponent fortfarande inte fungerar, gå till 3.5.
Alla utgångar ②–⑦ visar 0 V, och ① bekräftas vara normala.	Multiutgångsströmmodulen är felaktig.	Byt ut multiutgångsströmmodulen. Gå till avsnitt 4.
En utgång visar 0 V, eller så ligger en utgång under den nedre gränsen.	Denna utgång på multiutgångsströmmodulen kan vara felaktig. En kortslutning i den efterföljande kretsen kan också dra ner denna utgång.	Uteslut först nedströmskretsen. 1. Koppla bort all ström. Dra ur kontakten till denna utgång. 2. Slå på strömmen. Mät igen vid utgångsterminalen på multiutgångsströmmodulen. 3. Om spänningen återgår till det normala intervallet ligger felet i nedströmskabeln eller i nedströmskomponenten. Byt inte ut multiutgångsströmmodulen. Kontrollera kabeln och komponenten i denna krets. 4. Om spänningen fortfarande är 0 V eller fortfarande låg är multiutgångsströmmodulen felaktig. Gå till avsnitt 4.

⚠ Viktigt: Gå till 3.5 endast efter att alla utgångar ②–⑦ är normala. Om någon likströmsutgång är onormal, fortsätt inte att kontrollera komponenterna. Felaktig slutsats är möjlig.

3.5 Kontroll av komponentens ingångsspänning (endast efter att alla likströmsutgångar är normala)

Det här steget besvarar en fråga. Når strömmen den komponent som inte fungerar?

Kontrollera endast den komponent som inte fungerar. Mätning av varje komponent krävs inte.

3.5.1 Välj mätpunkt efter symptom

Komponent som inte fungerar	Mätposition	Nominell spänning	Figur
Y-axelmotor	Strömingångsterminal för Y-axelmotorn	36 V	Bild 3.5-1
X-axelmotor	Strömingångsterminalen för X-axelmotorn	36 V	Bild 3.5-2
Kylfläkt	Strömingångsterminal för kylfläkten	24 V	Bild 3.5-3
Skärm	Strömingångsterminal på skärmdrivkortet	24 V	Bild 3.5-4
Vagnbräda	42 V strömingångsterminal på vagnkortet	42 V	Bild 3.5-5
Vagnbräda	24 V strömingångsterminal på vagnkortet	24 V	Bild 3.5-6
Moderkort	Strömingångsterminal på moderkortet	24 V	Bild 3.5-7

3.5.2 Mätmetod

Multimeterläge: DCV 200 V. Välj DCV på en multimeter med automatiskt område.

Röd sond → positiv pol på komponentens strömkontakt
Svart sond → negativ pol (returledning) på samma kontakt
Mätvillkor: skrivaren är påslagen

3.5.3 Utvärdering och åtgärder

Ingångsspänning vid komponenten	Status	Handling
Inom det normala intervallet	Strömförsörjningen är normal. Felet ligger inte i multiutgångsströmmodulen.	Uppgiften i den här guiden är slutförd. Gå till felsökningsguiden för den komponenten.
0 V	Strömmen når inte komponenten.	1. Koppla bort all ström. Återanslut kontakterna i båda ändar av kretsen. Tryck in varje kontakt helt på plats. Kontrollera att kontakterna inte är oxiderade. 2. Slå på strömmen. Mät igen. 3. Om avläsningen fortfarande är 0 V är strömkabeln till denna krets trasig. Byt ut strömkabeln.
Klart under det normala intervallet, eller så är avläsningen instabil	Kontakten i strömförsörjningskretsen är dålig.	Upprepa stegen i raden ovan. Om avläsningen fortfarande är onormal, byt ut strömkabeln till den här kretsen.

4. Byte av strömmodul med flera utgångar

4.1 Stäng av

Tryck på den övre strömbrytaren för att stänga av skrivaren. (Se bild 3.2-1)
Stäng av HUVUDKRAFT strömbrytare. Dra ur nätsladden. (Se bild 3.2-2)
Vänta 1 minut. Börja sedan koppla ur kablarna.

Bakpanelen togs bort i 3.2. Det är inte nödvändigt att ta bort bakpanelen igen.

4.2 Ta bort den gamla strömmodulen

⚠ Viktigt: Fotografera ledningarna innan du kopplar bort någon kabel.

Koppla bort DC-utgångskablarna ②–⑦ i ordning. Följ bild 2-1.
Koppla bort AC-ingångskabeln ①.
Koppla sist loss skyddsjordkabeln ⑧.
Ta bort fästskruvarna. Ta sedan bort den gamla strömmodulen. (Se bild 4.2-1 och bild 4.2-2)

4.3 Installera den nya strömmodulen

Bekräfta att den nya strömmodulen är av samma modell som den gamla strömmodulen.
Placera den nya strömmodulen på sin ursprungliga plats. Dra åt fästskruvarna.
Anslut först skyddsjordkabeln ⑧. Anslut sedan AC-ingångskabeln ①. Anslut DC-utgångskablarna ②–⑦ sist.
Jämför ledningarna med fotografierna från 4.2. Kontrollera att varje kabel är i rätt position. Kontrollera att varje kabel är helt på plats. Kontrollera att ingen kabel är lös.

5. Kontroll av strömtillförsel

5.1 Slå på strömmen och mät utgångarna igen

Anslut strömsladden. Slå på HUVUDKRAFT strömbrytare. (Se bild 3.3-1)
Tryck på den övre strömbrytaren. Kontrollera indikatorlampan på strömmodulen. (Se bild 5.1)
Mät DC-utgångarna ②–⑦ igen. Använd metoden i 3.4.

5.2 Utvärdering och åtgärder

Resultat	Handling
Indikatorlampan lyser. Alla utgångar ②–⑦ ligger inom det normala intervallet. Se bild 5.2-1.	Gå till 5.3 och sätt tillbaka bakpanelen.
Indikatorlampan är släckt eller blinkar onormalt, eller så är en utgång från ② till ⑦ fortfarande onormal. Se bild 5.2-2.	1. Tryck omedelbart på den övre strömbrytaren. Stäng av HUVUDKRAFT strömbrytaren. Dra ur nätsladden. 2. Kontrollera varje kabel igen. Följ stegen i 4.3. 3. Om avläsningen fortfarande är onormal, sluta använda skrivaren. Begär service enligt beskrivningen i avsnitt 6. Byt inte ut någon annan komponent.

5.3 Sätt tillbaka bakpanelen

Tryck på den övre strömbrytaren. Stäng av HUVUDKRAFT strömbrytaren. Dra ur nätsladden.
Anslut kylfläktkabeln. Montera bakpanelen. Dra åt skruvarna.
Anslut nätverkskabeln. Montera de vita plastpluggarna på båda sidor.
Anslut strömsladden. Slå på HUVUDKRAFT växla. Tryck på den övre strömbrytaren.

6. Slutlig bekräftelse

Situation	Slutsats
Utgångarna är normala. Det ursprungliga felet är borta.	Uppgiften är klar.
Utgångarna är normala. Det ursprungliga felet kvarstår.	Multiutgångsströmmodulen är inte orsaken till felet. Gå tillbaka till 3.5 och mät ingångsspänningen vid komponenten. Du kan också gå till felsökningsguiden för den komponenten.
En utgång är fortfarande onormal, eller så är indikatorlampan onormal.	Stoppa användningen av skrivaren. Koppla bort all ström. Kontrollera kablarna igen. Om avläsningen fortfarande är onormal, begär service enligt beskrivningen i 6.1.

6.1 Information att lämna när du begär tjänst

Den uppmätta växelspänningen vid ①.
Den uppmätta likspänningen vid varje utgång från ② till ⑦.
Namnet på komponenten som inte fungerar.
Fotografier av mätpunkterna och av kraftmodulens kablage.
