Guide för utbyte av LINKO-vagnskortsadapterkort
Tillämplig modell: LINKO A602Y402 UV DTF-skrivare
Steg 1. Förberedelser innan start

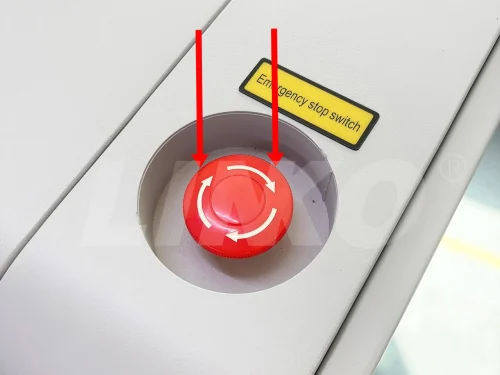

1.1 Aktivera nödstoppsknappen: Tryck på nödstoppsknappen för att stoppa skrivaren. (Se figur 1.1)
1.2 Stäng av säkert: Stäng av och dra ur huvudströmmen. Detta förhindrar elektriska stötar eller skador på pumpen.
1.3 Dricks: Använd din telefon för att ta ett tydligt foto av det ursprungliga adapterkortet och kabellayouten. Detta hjälper till att säkerställa korrekt ominstallation.
Steg 2. Ta bort det gamla adapterkortet
2.1 Koppla bort skrivhuvudets kablar: Koppla försiktigt ur alla skrivhuvudkablar.
Varning: Innan du kopplar ur, registrera eller fotografera varje kabelposition.
Felaktiga kabelanslutningar kan skada adapterkortet eller skrivhuvudet.
2.2 Håll kortet ordentligt. Dra ut det vertikalt och jämnt från springan. (Se figur 2.2-1)
Steg 3. Installera det nya adapterkortet
3.1 Sätt i det nya kortet: Rikta in det mot kortplatsen och tryck in det vertikalt tills den sitter helt.
3.2 Sätt i flatkablarna i rätt kontakter på det nya adapterkortet.
Varning: Hänvisa alltid till originalbilderna i Figur 2.1-1 och 2.1-2 för att säkerställa att varje kabel är isatt i rätt kontakt.
En felaktig anslutning kan skada adapterkortet eller skrivhuvudet.
Tips: Ta ett tydligt foto efter installationen. Skicka det till LINKOs tekniska supportteam för bekräftelse. innan du slår på strömmen.
Steg 4. Kontroll av strömtillförsel
4.1 Anslut strömkabeln och slå på huvudströmmen. (Se figur 1.2)
4.2 Släpp nödstoppet: Vrid knappen medurs för att återställa strömmen. (Se figur 4.2)
4.3 Vänta på skrivarinitialisering.
Kontrollera om vagnen rör sig normalt och att inga fellampor tänds.
(Se figur 4.3)
Om du är osäker på något steg, vänligen kontakta LINKOs tekniska supportteam för hjälp.
