LINKO Anleitung zum Austausch der Adapterkarte für den Schlitten
Anwendbares Modell: LINKO A602Y402 UV DTF Drucker
Schritt 1. Vorbereitung vor dem Start

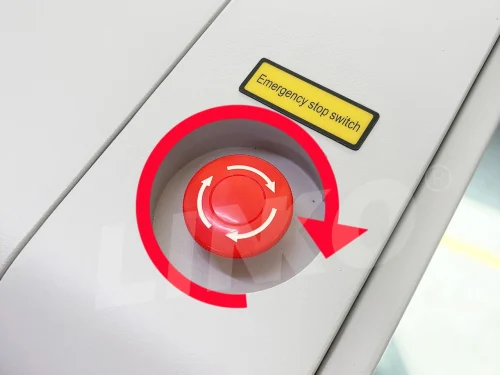

1.1 Not-Aus-Schalter aktivieren: Drücken Sie den Not-Aus-Schalter, um den Drucker anzuhalten. (Siehe Abbildung 1.1)
1.2 Sicher ausschalten: Schalten Sie die Hauptstromversorgung aus und ziehen Sie den Netzstecker. Dadurch werden Stromschläge und Schäden an der Pumpe verhindert.
1.3 Tipp: Fotografieren Sie mit Ihrem Smartphone die ursprüngliche Adapterkarte und das Kabellayout scharf. Dies erleichtert die korrekte Wiederinstallation.
Schritt 2. Entfernen Sie die alte Adapterkarte.
2.1 Druckkopfkabel abziehen: Ziehen Sie alle Druckkopfkabel vorsichtig ab.
Warnung: Vor dem Abziehen des Steckers die jeweilige Kabelposition notieren oder fotografieren.
Falsche Kabelverbindungen können Die Adapterkarte oder den Druckkopf beschädigen.
2.2 Halten Sie die Karte fest. Ziehen Sie sie heraus. vertikal und gleichmäßig aus dem Schlitz. (Siehe Abbildung 2.2-1).
Schritt 3. Installieren Sie die neue Adapterkarte
3.1 Neue Karte einlegen: Richten Sie sie am Schlitz aus und schieben Sie sie hinein. vertikal bis man vollständig sitzt.
3.2 Stecken Sie die Flachbandkabel in die entsprechenden Anschlüsse auf der neuen Adapterkarte.
Warnung: Beziehen Sie sich stets auf die Originalfotos in Abbildung 2.1-1 und 2.1-2 um sicherzustellen, dass jedes Kabel in den richtigen Stecker gesteckt wird.
Eine falsche Verbindung kann die Adapterkarte oder den Druckkopf beschädigen.
Tipp: Machen Sie nach der Installation ein klares Foto. Senden Sie es zur Bestätigung an den technischen Support von LINKO. vor dem Einschalten des Stroms.
Schritt 4. Überprüfung beim Einschalten

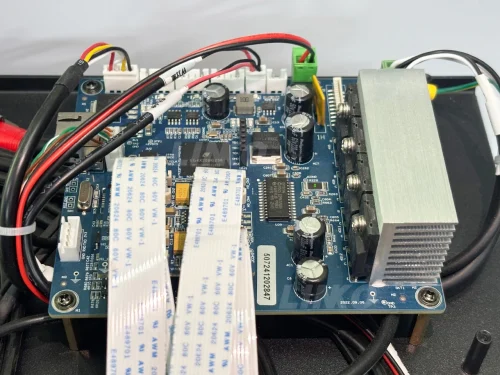

4.1 Schließen Sie das Netzkabel an und schalten Sie den Hauptstrom ein. (Siehe Abbildung 1.2)
4.2 Not-Aus-Schalter lösen: Drehen Sie den Knopf im Uhrzeigersinn, um die Stromversorgung wiederherzustellen. (Siehe Abbildung 4.2)
4.3 Warten Sie, bis der Drucker initialisiert ist.
Prüfen Sie, ob sich der Schlitten normal bewegt und keine Fehlerleuchten aufleuchten.
(Siehe Abbildung 4.3)
Wenn Sie sich bei einem der Schritte unsicher sind, wenden Sie sich bitte an die LINKO Technisches Support-Team um Hilfe.
