Substitua o cursor do carro

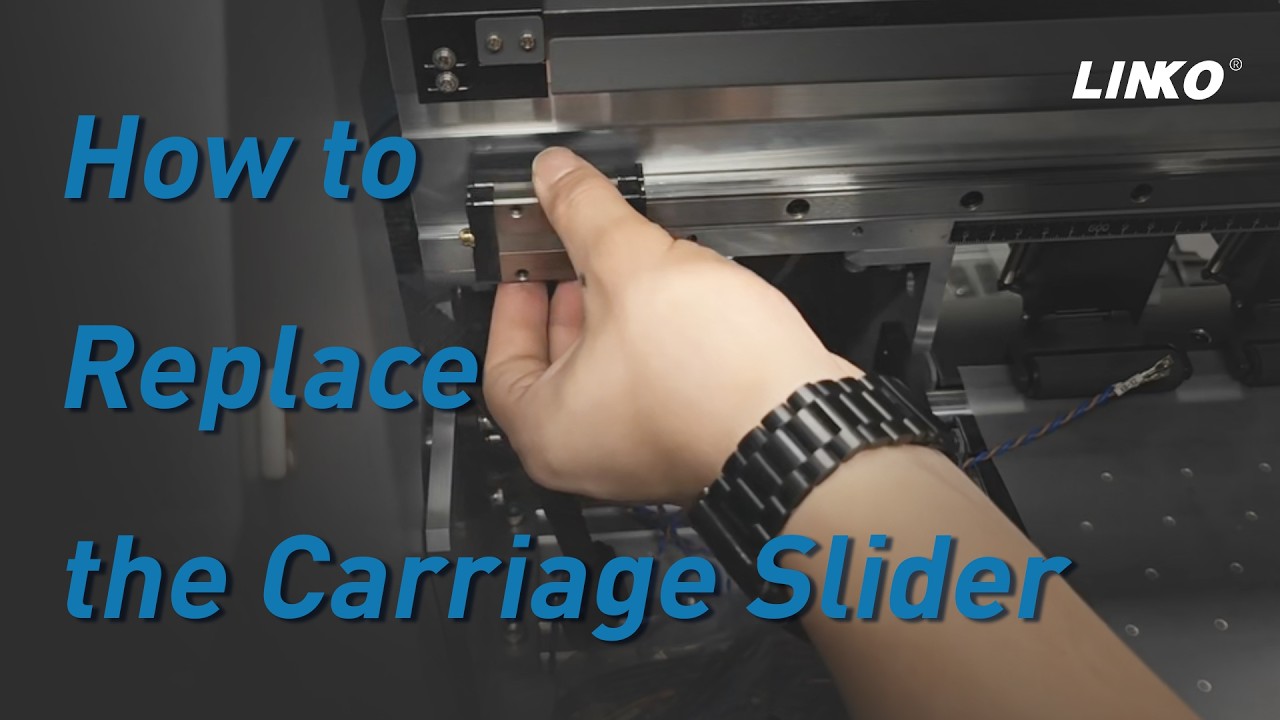

Como substituir o cursor do carro de impressão (Guia passo a passo)

Passo 1: Removendo e Preparando o Deslizante

  • Deslize o controle deslizante antigo para o lado direito e retire-o.
  • Retire o novo deslizador. Antes de instalar, verifique cuidadosamente se as esferas de rolamento internas estão intactas. Manuseie-o com cuidado durante a instalação.

Etapa 2: Instalação do novo deslizador e carro

  • Alinhe o novo cursor na posição correta e deslize-o suavemente para dentro.
  • Recoloque o carro no lugar e posicione a placa de metal. Insira os parafusos, mas Não os aperte ainda..
  • Observe e certifique-se de que a direção esteja correta e que a placa de metal esteja alinhada com a viga frontal. Uma vez alinhada, Aperte os parafusos na diagonal..
  • Passo crucial: Ao mover o carro, certifique-se de que o codificador óptico se encaixe corretamente na fita codificadora (grade óptica). Observe atentamente pela lateral. Assim que estiver encaixado corretamente, empurre o cursor completamente.
  • Insira os parafusos para travar o cursor pelo lado do carro. Novamente, não os aperte imediatamente; espere até que estejam na posição correta e, em seguida, aperte-os diagonalmente.

Etapa 3: Instalação e ajuste da correia

  • Posicione a correia do carro no lugar. Insira os parafusos de ajuste da correia, mas não os aperte ainda.
  • Ajuste a tensão da correia. Certifique-se de que a polia motriz (polia guia) permaneça na vertical durante este ajuste.
  • Teste a tensão pressionando a correia com o dedo: ela deve retornar imediatamente à posição original ao ser pressionada, mas não deve ficar muito frouxa. Assim que atingir a tensão ideal, aperte firmemente os dois parafusos.

Etapa 4: Testes finais e montagem

  • Mova levemente o carro para a esquerda e para a direita para verificar se ele desliza suavemente.
  • Verifique novamente o codificador óptico e a fita, de um ângulo lateral, para garantir que não haja atrito ou travamento.
  • Enquanto a máquina estiver desligada, Mova o carro novamente para garantir que ele se mova suavemente, sem ruídos anormais.
  • Reinstale a cabeça de impressão (instale primeiro a parte interna e depois a externa) e reconecte os amortecedores/tubos de tinta.
  • Por fim, após confirmar que tudo funciona corretamente, reinstale o bloco anticolisão (bloco de proteção).
