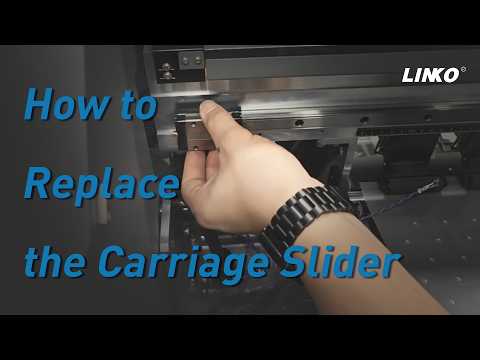

Cserélje ki a kocsicsúszkát

A kocsicsúszka cseréje (lépésről lépésre útmutató)

1. lépés: A csúszka eltávolítása és előkészítése

• Mozgasd a régi csúszkát jobbra, és vedd ki.
• Vegye ki az új csúszkát. Beszerelés előtt gondosan ellenőrizze, hogy a benne lévő csapágygolyók épek-e. Kérjük, a beszerelés során óvatosan kezelje.

2. lépés: Az új csúszka és kocsi beszerelése

• Igazítsa a helyére az új csúszkát, és óvatosan csúsztassa be.
• Helyezze vissza a kocsit a helyére, és helyezze fel a fémlemezt. Helyezze be a csavarokat, de még ne húzd meg őket.
• Figyelje meg és győződjön meg arról, hogy az irány helyes, és a fémlemez egy vonalban van az első gerendával. Miután be van illesztve, átlósan húzza meg a csavarokat.
• Döntő lépés: A kocsi mozgatásakor ügyeljen arra, hogy az optikai kódoló megfelelően illeszkedjen a kódoló csíkba (optikai rács). Kérjük, figyelje meg ezt oldalról. Miután megfelelően beilleszkedett, nyomja be teljesen a csúszkát.
• Helyezze be a csavarokat a csúszka rögzítéséhez a kocsi oldaláról. Ismétlem, ne húzza meg őket azonnal; várja meg, amíg a helyükre kerülnek, majd húzza meg őket átlósan.

3. lépés: Az öv felszerelése és beállítása

• Húzza a kocsiszíjat a helyére. Helyezze be a szíjbeállító csavarokat, de még ne húzza meg őket.
• Állítsa be a szíj feszességét. Ügyeljen arra, hogy a meghajtott kerék (szíjtárcsa) függőleges maradjon a beállítás során.
• Ellenőrizze a feszességet úgy, hogy az ujjával megnyomja a szíjat: nyomásra azonnal vissza kell ugrania, de maga a szíj nem lehet túl laza. Miután elérte ezt az optimális feszességet, húzza meg erősen a két csavart.

4. lépés: Végső tesztelés és összeszerelés

• Finoman mozgassa a kocsit balra és jobbra, hogy ellenőrizze, simán siklik-e.
• Ellenőrizze ismét az optikai jeladót és a szalagot oldalirányú szögből, hogy ne legyen súrlódás vagy beszorulás.
• Amikor a gép ki van kapcsolva, mozgassa meg újra a kocsit, hogy megbizonyosodjon arról, hogy simán mozog, rendellenes zajok nélkül.
• Szerelje vissza a nyomtatófejet (először a belső részt, majd a külső részt), és csatlakoztassa újra a tintacsillapítókat/csöveket.
• Végül, miután meggyőződtünk arról, hogy minden megfelelően működik, szereljük vissza az ütközésgátló blokkot (védőblokkot).
