Remplacement de la pompe à encre
Ce guide complète le tutoriel vidéo. Il vous aide à comprendre le fonctionnement, le principe de fonctionnement et le raccordement de la pompe à encre à la tête d'impression.

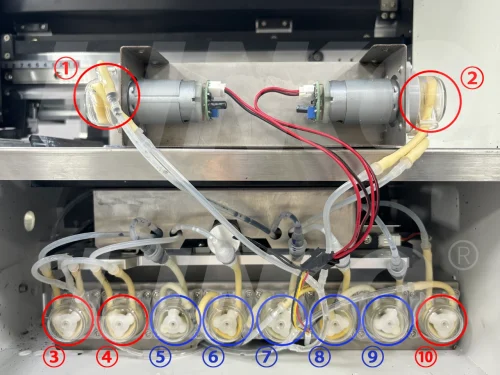

1. Description du fonctionnement de la pompe à encre
| Non. | Nom de la pompe | Description de la fonction |
|---|---|---|
| ①②③④⑩ | Pompe à encre | Fonction hydratante : Maintient l'humidité de la station de capsulage. |
| ⑤⑥⑦⑧⑨ | Pompe à encre | Fonction d'aspiration d'encre : Utilisé pour le nettoyage des têtes d'impression, l'aspiration de l'encre et l'évacuation de l'encre usagée. |
2. Principe de fonctionnement de la pompe à encre
Cette section explique le fonctionnement de la pompe à encre lors du nettoyage ou de l'aspiration de l'encre.
Exemple : Fonction d'aspiration d'encre
Lorsque la pompe à encre tourne dans le sens horaire:
- Le tuyau muni d'une valve unidirectionnelle est le tuyau d'admissionElle crée une pression négative au niveau du bouchon et aspire l'encre résiduelle de la tête d'impression.
- Le tuyau sans clapet anti-retour est le tuyau de sortieIl évacue l'encre usagée dans le réservoir d'encre usagée.
3. Connexion de la pompe à encre et de la tête d'impression
Veuillez consulter la vidéo suivante pour connaître le lien exact entre chaque pompe à encre et sa tête d'impression correspondante.
La vidéo présente les étapes suivantes :
- Retirez le couvercle extérieur.
- Rehaussez la station de coiffage.
- Tirez sur le tuyau muni d'une valve unidirectionnelle pour confirmer la connexion entre chaque pompe et tête d'impression.
Le schéma ci-dessous illustre la configuration standard utilisée dans certaines versions de machines (par exemple, Modèle K-605B).
Ceci est donné à titre indicatif uniquement.
Pour des instructions détaillées, veuillez consulter la vidéo. Pour toute question, veuillez contacter le support technique de LINKO.
