Testez et remplacez le module d'alimentation multi-sorties de l'imprimante DTF A602.
S'applique à : Imprimante DTF LINKO A602
Ce guide concerne uniquement le module d'alimentation à sorties multiples. Avant tout test, veuillez utiliser le tableau ci-dessous pour identifier l'alimentation correspondant à la panne.
| Symptôme | Alimentation à vérifier | Action |
|---|---|---|
| Le contrôleur de température, le ventilateur de refroidissement, le pilote de l'axe Y, le système de mélange d'encre blanche, la LED, la carte mère ou la carte chariot ne fonctionnent pas. | Module d'alimentation à sorties multiples | Suivez ce guide |
| L'axe X ne bouge pas, émet un bruit anormal ou signale une erreur. | Alimentation 36V | Voir Tester et remplacer l'alimentation 36 V de l'imprimante DTF A602 |
| L'imprimante ne s'allume pas et tous les voyants sont éteints. | Entrée CA externe | Vérifiez d'abord l'alimentation externe décrite dans la section 3.2. |

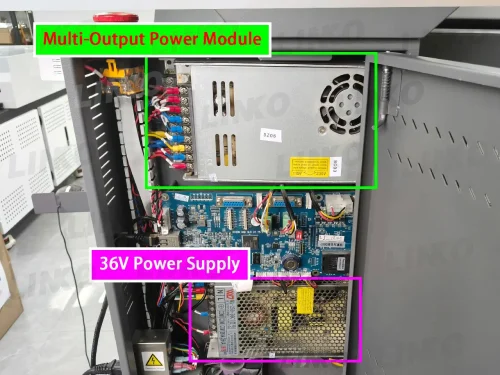

1. Structure et fonction du module d'alimentation multi-sorties
Le module d'alimentation multi-sorties A602 est un ensemble intégré. Il contient deux alimentations indépendantes montées ensemble :
- Une alimentation 24V
- Une alimentation 42V
Les deux alimentations sont empilées et utilisées comme un seul module. Testez-les et remplacez-les comme un module complet. Ne les démontez pas pour les réparer séparément.
Le module d'alimentation multi-sorties est l'unité d'alimentation principale de l'imprimante. Il fournit plusieurs sorties CC aux composants suivants :
- Régulateur de température
- Ventilateur de refroidissement
- Pilote d'axe Y
- Remuer l'encre blanche
- Lumière LED
- Carte mère (24V et 42V)
- Carte de chariot (42V)
1.1 Autre alimentation électrique indépendante (non traitée dans ce guide)
L'alimentation 36 V alimente directement le moteur de l'axe X. Il n'y a pas de carte de commande entre les deux.
Pour les tests et le remplacement, voir Tester et remplacer l'alimentation 36V de l'imprimante DTF A602.
2. Schéma de câblage du module d'alimentation à sorties multiples
Le tableau ci-dessous présente les données regroupées par type d'alimentation. Chaque alimentation possède une entrée CA distincte.
| Catégorie | Non. | Terminal | Description |
| Alimentation 24 V CA (Alimentation externe → Alimentation 24 V) |
⑦ | Sol (G) | Protection contre les décharges électrostatiques et la sécurité |
| ⑧ | Neutre (N) | neutre d'entrée CA | |
| ⑨ | En direct (L) | Puissance d'entrée CA | |
| Alimentation 24 V CC | 1 | 24 V positif | Sortie vers le régulateur de température (+) |
| ② | 24 V positif | Sortie vers le ventilateur de refroidissement / carte mère (+) | |
| ③ | 24 V positif | Sortie vers le pilote de l'axe Y / mélange d'encre blanche / lumière LED (+) | |
| ④ | 24V Négatif | Sortie vers le régulateur de température (−) | |
| 5 | 24V Négatif | Sortie vers le ventilateur de refroidissement / carte mère (−) | |
| 6 | 24V Négatif | Sortie vers le pilote de l'axe Y / brassage de l'encre blanche / lumière LED (−) | |
| Alimentation 42 V CA (Alimentation externe → Alimentation 42 V) |
⑭ | Sol (G) | Protection contre les décharges électrostatiques et la sécurité |
| ⑮ | Neutre (N) | neutre d'entrée CA | |
| ⑯ | En direct (L) | Puissance d'entrée CA | |
| Alimentation 42 V CC | ⑩ | 42 V positif | Sortie vers la carte mère (+) |
| ⑪ | 42 V positif | Sortie vers la carte chariot (+) | |
| ⑫ | 42V Négatif | Sortie vers le plateau chariot (−) | |
| ⑬ | 42V Négatif | Sortie vers la carte mère (−) |
3. Procédure de dépannage
Testez toujours d'abord l'entrée CA, puis la sortie CC.
Important
En l'absence d'entrée CA externe sur les broches ⑧–⑨ ou ⑮–⑯, toutes les sorties de cette alimentation afficheront 0 V. Ceci est normal et n'indique pas un défaut de l'alimentation. Commencez par tester l'entrée CA externe, puis les sorties CC.
3.1 Avertissements de sécurité
- L'imprimante doit être allumée pour effectuer le test de tension.
- Coupez toute alimentation électrique avant de remplacer le module d'alimentation.
- Portez des gants isolants pendant les tests. Ne touchez pas les circuits exposés.
3.2 Vérifier l'alimentation externe (entrée CA)
Réglage du multimètre : 600 V CA
Condition de test : Imprimante allumée
Mesurez séparément les deux entrées CA.
Alimentation 24 V CA :
- Sonde noire → ⑧ (N neutre)
- Sonde rouge → ⑨ (Live L)
Alimentation secteur 42 V : entrée CA
- Sonde noire → ⑮ (N neutre)
- Sonde rouge → ⑯ (Live L)
Plage normale :
Imprimante 220 V : CA 200–240 V
Imprimante 110 V : CA 100–127 V
Vérifiez la tension nominale indiquée sur la plaque signalétique située à côté de la prise d'alimentation de l'imprimante.
Si les deux valeurs sont normales, le module d'alimentation reçoit une entrée CA. Passez à la section 3.3.
Anormal : La valeur mesurée est de 0 V ou est manifestement instable. Utilisez les deux relevés pour déterminer la plage de dépannage.
Les deux entrées CA partagent le même circuit d'alimentation en amont et le même filtre d'alimentation :
Les deux mesures indiquent 0 V : vérifiez le circuit amont commun, y compris la prise de courant, l’interrupteur principal, l’interrupteur d’arrêt d’urgence et le filtre électrique.
Une seule mesure indique 0 V : vérifiez le câble d’alimentation, les bornes et les connecteurs de cette entrée. Ne remplacez pas l’ensemble du module d’alimentation multi-sorties à ce stade.
Vérifiez le circuit concerné pour les éléments suivants :
- L'interrupteur principal est éteint.
- Le bouton d'arrêt d'urgence n'est pas relâché.
- La prise de courant n'est pas alimentée.
- Le câble d'alimentation est desserré.
- La borne est desserrée ou oxydée.
- Le câble présente un circuit ouvert
Après avoir vérifié chaque élément, mesurez à nouveau les tensions d'entrée CA. Si les deux tensions d'entrée restent à 0 V, le fusible interne du filtre secteur est peut-être grillé. Ce fusible ne peut pas être remplacé de l'extérieur. Contactez le support technique de LINKO.
3.3 Vérifier les sorties CC (①–⑥, ⑩–⑬)
Cette étape vérifie si les sorties CC sont normales et si le module d'alimentation multi-sorties doit être remplacé.
Réglage du multimètre : 200 V CC
Condition de test : Imprimante allumée et en veille.
3.3.1 Points de test de sortie CC
Mesurez les cinq paires de sorties dans l'ordre indiqué ci-dessous.
| Sortie vers | Tension nominale | Sonde rouge | Sonde noire | Chiffre |
|---|---|---|---|---|
| Régulateur de température | 24V | 1 | ④ | Fig. 3.3-1 |
| Ventilateur de refroidissement / Carte mère | 24V | ② | 5 | Fig. 3.3-2 |
| Moteur d'axe Y / Mélange d'encre blanche / Lumière LED | 24V | ③ | 6 | Fig. 3.3-3 |
| Carte mère | 42V | ⑩ | ⑬ | Fig. 3.3-4 |
| Tableau de bord | 42V | ⑪ | ⑫ | Fig. 3.3-5 |
3.3.2 Plages de tension normales
- Circuits 24V (①–⑥): 23–25V (voir Fig. 3.3-6)
- Circuits 42V (⑩–⑬): 41–43V (voir Fig. 3.3-7)
3.3.3 Évaluer les résultats des tests
| Résultat du test | Statut | Action |
|---|---|---|
| Toutes les tensions de sortie CC sont dans les plages normales et tous les composants fonctionnent normalement. | Le module d'alimentation est normal | Le module d'alimentation est normal. Aucun remplacement n'est nécessaire. |
| Toutes les tensions de sortie CC sont dans les plages normales, mais un ou plusieurs composants ne fonctionnent pas. | Le module d'alimentation est normal. Le problème ne provient pas du module d'alimentation. | Continuez à vérifier la tension d'entrée au niveau du composant concerné. Voir la section 3.4. |
| Toute sortie CC est de 0 V ou nettement inférieure à la normale | Le module d'alimentation est anormal. | Remplacez le module d'alimentation multi-sorties. Voir la section 4. |
Important
Passez à la section 3.4 uniquement après avoir vérifié que toutes les sorties CC sont normales. Si une sortie CC est anormale, arrêtez immédiatement le dépannage du composant. Cela évite un diagnostic erroné.
3.4 Vérifiez la tension d'entrée au niveau du composant concerné
N’effectuez cette étape qu’après avoir vérifié le bon fonctionnement du module d’alimentation. Cette étape permet de déterminer si l’alimentation parvient au composant concerné ou si le composant lui-même est défectueux.
Réglage du multimètre : 200 V CC
Condition de test : Imprimante allumée et en veille.
- Sonde noire → Masse (GND)
- Sonde rouge → Borne d'alimentation du composant concerné
3.4.1 Composants à tester
| Composant | Tension nominale | Chiffre |
|---|---|---|
| Régulateur de température | 24V | Fig. 3.4-1 |
| Carte mère | 24V | Fig. 3.4-2 |
| Pilote d'axe Y | 24V | Fig. 3.4-3 |
| Moteur d'agitation | 24V | Fig. 3.4-4 |
| Lumière LED | 24V | Fig. 3.4-5 |
| Carte mère | 42V | Fig. 3.4-6 |
| Tableau de bord | 42V | Fig. 3.4-7 |
3.4.2 Évaluer le résultat
| Tension d'entrée du composant | Diagnostic des pannes | Action |
|---|---|---|
| 0 V ou nettement en dessous de la normale | Le composant n'est pas alimenté. Le câble est peut-être coupé ou un contact est peut-être oxydé. | Vérifiez que le câble n'est pas coupé. Vérifiez que les connecteurs ne sont pas desserrés ou oxydés. |
| 23–25 V sur un circuit 24 V, ou 41–43 V sur un circuit 42 V, mais le composant ne fonctionne pas. | Défaut de composant | Remplacez le composant défectueux |
4. Remplacez le module d'alimentation multi-sorties
4.1 Éteignez l'imprimante
- Appuyez sur le bouton d’arrêt d’urgence (voir Fig. 4.1-1).
- Coupez l'alimentation principale. Débranchez le cordon d'alimentation (voir Fig. 4.1-2).
- Après la mise hors tension, attendez une minute pour que les condensateurs internes se déchargent. Débranchez ensuite les câbles.
4.2 Retirez l'ancien module d'alimentation
Important:
Avant de procéder au démontage, prenez une photo du câblage existant. Utilisez cette photo pour reconnecter chaque câble à son emplacement exact.
- Après avoir photographié le câblage, desserrez les vis ① à ⑯ dans l'ordre. Débranchez les câbles (voir Fig. 4.2-1 et Fig. 4.2-2).
- Retirez les vis de fixation du module d'alimentation. Retirez l'ancien module d'alimentation (voir Fig. 4.2-3 et Fig. 4.2-4).
4.3 Installez le nouveau module d'alimentation
- Vérifiez le modèle. Comparez le nouveau module d'alimentation avec l'ancien. Le modèle, les dimensions, le nombre de bornes et leur disposition doivent correspondre. En cas de différence, arrêtez l'installation et contactez l'assistance technique de LINKO.
- Vérifiez les sélecteurs de tension. Les sélecteurs 115 V/230 V des alimentations 24 V et 42 V doivent correspondre à la tension nominale indiquée sur la plaque signalétique située à côté de l'entrée d'alimentation de l'imprimante.
- Installez le module d'alimentation. Alignez-le avec les trous de montage et serrez les vis de montage (voir Fig. 4.2-3).
- Raccordez les câbles. Suivez les figures 2-1 et 2-2. Assurez-vous que chaque câble est complètement inséré, correctement orienté et bien fixé. Serrez ensuite les vis.
⚠ Un réglage incorrect du sélecteur de tension peut endommager immédiatement le nouveau module d'alimentation dès sa mise sous tension. Vérifiez les deux sélecteurs avant de brancher l'alimentation.
⚠ Si les fils de terre ⑦ et ⑭ ne sont pas connectés, une fuite électrique ou des dommages ESD peuvent se produire.
5. Vérification de la mise sous tension
- Après avoir branché tous les câbles, vérifiez une dernière fois qu'il n'y a pas de connexions desserrées.
- Branchez le cordon d'alimentation. Mettez l'interrupteur principal en marche (voir Fig. 3.1-1).
- Tournez l’interrupteur d’arrêt d’urgence dans le sens des aiguilles d’une montre pour le libérer et rétablir le courant (voir Fig. 3.1-2).
6. Vérification finale
Après le câblage et la mise sous tension, effectuez ces trois vérifications pour confirmer le fonctionnement normal du module d'alimentation multi-sorties :
- Les indicateurs d'alimentation sont allumés (voir Fig. 6).
- Répétez les cinq tests de tension continue décrits dans la section 3.3. Les circuits 24 V doivent afficher une tension de 23 à 25 V. Les circuits 42 V doivent afficher une tension de 41 à 43 V.
- Le composant concerné fonctionne normalement.
Si l'un des trois contrôles échoue, arrêtez la procédure et contactez le support technique de LINKO : support@dtflinko.com.
Assistance technique LINKO
Courriel : support@dtflinko.com
Site web : www.dtflinko.com
