Calibrage de l'angle de la tête d'impression

Supplément vidéo

1. Imprimez et vérifiez le motif de test.

Suivez les étapes de la vidéo ci-jointe pour imprimer le motif de test d'étalonnage de l'angle de la tête d'impression.

Après l'impression, vérifiez attentivement les lignes du motif de test pour vous assurer que la tête d'impression est verticale.

✅ Normal : Les lignes sont droites et verticales. Les bords gauche et droit sont alignés. L’angle de la tête d’impression est correct. Aucun réglage n’est nécessaire.

❌ Anomalie : Les lignes sont décalées ou semblent inclinées. Cela signifie que l’angle de la tête d’impression est incorrect et nécessite un réglage.

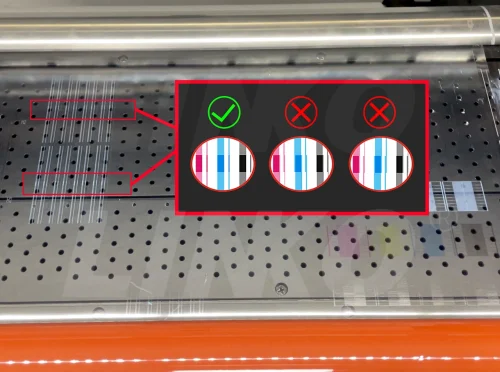

Motif de test d'étalonnage de l'angle de la tête d'impression

1-Motif de test d'étalonnage de l'angle de la tête d'impression

2. Ajustez l'angle de la tête d'impression

Utilisez le sens de décalage indiqué sur le motif de test pour déterminer si la tête d'impression penche à gauche ou à droite.

Procédez ensuite à de petits ajustements des vis de réglage.
Référez-vous à la vidéo pendant que vous faites cela.

2.1 Les lignes de test se décalent vers la gauche

(Le côté gauche de la tête d'impression est plus bas, le côté droit est plus haut) (Voir figure 2.1)

Guide de réglage (voir la vidéo) :

  • Tournez le gauche vis de réglage dans le sens horaire lever le côté gauche.
  • Tournez le droite vis de réglage sens antihoraire abaisser le côté droit.
Lignes de test décalées vers la gauche, tête d'impression inclinée vers la gauche

2.1-Lignes-de-test-Décalage-Gauche→Inclinaison-de-la-tête-d'impression-Gauche

2.2 Les lignes de test se décalent vers la droite

(Le côté droit de la tête d'impression est plus bas, le côté gauche est plus haut) (Voir figure 2.2)

Guide de réglage (voir la vidéo) :

  • Tournez le gauche vis de réglage sens antihoraire abaisser le côté gauche.
  • Tournez le droite vis de réglage dans le sens horaire lever le côté droit.
Les lignes de test se décalent vers la droite. La tête d'impression s'incline vers la droite.

2.2-Lignes-de-test-Décalage-Droite→Inclinaison-Droite de la tête d'impression

3. Répéter et confirmer

Répétez le cycle ajuster → imprimer → vérifier jusqu'à ce que toutes les lignes soient parfaitement verticales et alignées des deux côtés.

Lorsque les lignes sont droites et alignées, l'étalonnage de l'angle de la tête d'impression est terminé.

Pour obtenir de l'aide, contactez l'équipe d'assistance technique de LINKO.
