LINKO-enkooderin anturin tunnistus- ja vaihto-opas
Sovellettava malli: LINKO K605B DTF-tulostin
1. Vian oireet ja tarkastus
Jos kohtaat jonkin seuraavista tilanteista, tarkista tai vaihda kooderin anturi.
| Ei. | Vian kuvaus | Havaitsemismenetelmä |
|---|---|---|

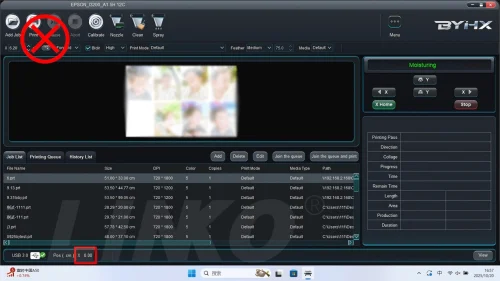

| 1 | Epänormaali X-akselin arvo: Ohjelmiston X-akselin arvo ei muutu, kun vaunu liikkuu (näyttää aina 0,00). | Siirrä vaunua vasemmalle ja tarkkaile X-akselin arvoa ohjelmistossa. Jos arvo pysyy liikkeen aikana 0,00:ssa, enkooderin anturi on viallinen. |
| 2 | Ohjelmistovirheilmoitus: Tulostinohjelmisto näyttää kooderin anturiin liittyvän virheen. | Tarkista virhekoodi tai viesti. Tarkista virhekooditaulukosta, onko vika kooderin anturin aiheuttama. |
2. Vaihtovaiheet
2.1 Valmistelu
Hätäpysäytyksen aktivointi: Paina hätäpysäytyskytkintä pysäyttääksesi koneen. (Katso kuva 2.1.1)
2.1.2 Turvallisuusvaroitus: Katkaise aina päävirta ja irrota laite pistorasiasta ennen mitään toimenpidettä. Muuten kooderin anturi voi vaurioitua tai aiheuttaa sähköiskun.
2.1.3 Irrota vaunulevy (anturin paljastamiseksi): Kooderin anturi sijaitsee vaunulevyn alla. Sinun on irrotettava vaunulevy ennen jatkamista.
Huomautus:
Jos et ole perehtynyt vaunulevyn irrottamiseen, lue
”1.1.2 Vaihda vaunun lauta” – Tee ensin vaihe 2 ja poista se kokonaan.
Palaa poistamisen jälkeen tämän oppaan vaiheeseen 2.1.4.
2.1.4 Ota vertailukuva: Kun olet irrottanut vaunulevyn, ota selkeä kuva enkooderin anturin sijainnista myöhempää tarvetta varten.
2.2 Irrota vanha enkooderianturi
Irrota enkooderin anturin kiinnikkeen ruuvit. (Katso kuva 2.2.1)
2.2.2 Irrota kooderin anturi yhdessä kiinnikkeen kanssa. (Katso kuva 2.2.2-1) Irrota sitten anturi kiinnikkeestä kiertämällä sitä irti. (Katso kuva 2.2.2-2/2.2.2-3)
2.2.3 Leikkaa anturin johtoa kiinnittävä nippuside ja irrota anturi. (Katso kuva 2.2.3-2)
2.3 Asenna uusi enkooderianturi
2.3.1 Kohdista kooderin anturi kiinnikkeen reikiin ja kiristä ruuvit. (Katso kuva 2.2.2-2)
2.3.2 Kohdista kiinnike ja anturi tulostimen rungon reikiin. Aseta se varovasti paikalleen ja kiristä kaksi ruuvia. (Katso kuva 2.3.2-2)
Tärkeä ilmoitus:
Pidä pieni aukko anturin ikkunan ja kooderiliuskan väliin.
Älä anna niiden koskettaa toisiaan; kosketus voi naarmuttaa liuskaa tai aiheuttaa signaalivirheitä. (Katso kuva 2.3.2-3)
2.3.3 Kiinnitä johto paikalleen uudella nippusiteellä. Varmista, että johto ei estä vaunun liikettä. (Katso kuva 2.3.4)
Huomautus: Asennuksen jälkeen ota selkeä kuva kooderin anturista.
Lähetä se LINKOn tekniseen tukeen vahvistusta varten ennen jatkamista.
2.4 Asenna vaunulevy takaisin
Huomautus:
Lisätietoja on osoitteessa ”1.1.2 Vaihda vaunun lauta” – Vaiheet 3 ja 4.
Kun olet asentanut vaunukortin takaisin, palaa alla olevaan osioon 3 käynnistystestiä varten.
3. Käynnistystesti
3.1 Varmista liitännän jälkeen, että kaikki kaapelit ovat tukevasti kiinni.
3.2 Kytke virtajohto pistorasiaan ja kytke päävirta päälle.
(Katso kuva 2.1-2)
3.3 Vapauta hätäkatkaisin kääntämällä sitä myötäpäivään (katso kuva 3.3).
3.4 Pidä ohjauspaneelin "Vasen"-painiketta painettuna liikuttaaksesi vaunua X-akselia pitkin. (Katso kuva 3.4)
3.5 X-akselin arvon tarkistaminen
✅ Normaali:
Kun vaunu liikkuu, X-akselin arvo muuttuu jatkuvasti.
Esimerkki: Arvo alkaa arvosta 0,00 ja kasvaa vähitellen → Enkooderin anturi toimii normaalisti.
❌ Epänormaali:
Kun vaunu liikkuu, X-akselin arvo ei muutu.
Esimerkki: Arvo pysyy aina arvossa 0,00 → Enkooderin anturi ei havaitse tai lähetä asentosignaaleja.
Jos olet en ole varma mistään vaiheesta, ota yhteyttä LINKO-tekninen tukitiimi apua varten.
