Guide för justering av utskriftsfärgordning

Tillämplig modell: Utskriftshanterare (PM)

Grundprincip för justering av utskriftsfärgordning

Justering av utskriftens färgordning är i princip så här:

När programvaran matar ut en färg måste skrivaren spruta samma färg.

Det finns bara ett färgflöde:

RIP-programvara → Skrivarprogramvara → Bläckdämpare (bläckbana)

RIP-programvaran bestämmer färgutskriftsordningen.
Skrivarens programvara tilldelar färger till kanalerna CH1–CH8.
Varje kanal ansluts till en riktig bläckdämpare på skrivhuvudet.

Om någon del inte matchar kan du se fel färger eller färgförskjutningar.

Målet med den här guiden:

Ställ in kanalordningen i skrivarprogramvaran så att den matchar den verkliga fysiska bläckordningen, så att färgerna skrivs ut korrekt.

✔ Följ bara stegen i den här guiden.

1. Öppna Utskriftshanteraren

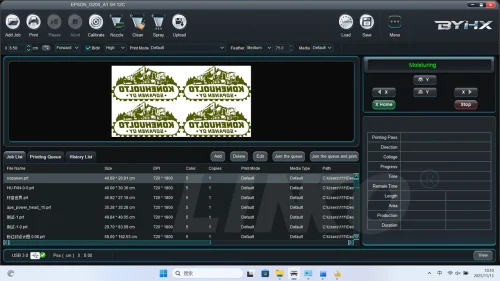

Dubbelklicka på ikonen ”PM” på skrivbordet för att öppna programvaran Print Manager. (Se figur 1-1 / 1-2)

2. Gå in i fabriksläge

Trycka Ctrl + Skift + G på tangentbordet
När lösenordsfönstret visas, ange: byhx123456
Klick OK för att gå in i fabriksläge (se figur 2)

Om lösenordsfönstret visas och lösenordet accepteras är fabriksläget aktivt.

3. Öppna fabriksinställningarna

Klick Meny i det övre högra hörnet
Välja Miljö
Klick Fabriksinställningar (Se figur 3-1 / 3-2)

4. Öppna visuell layout

Inuti Fabriksinställningar sida:

Klick Visualiserad i det övre högra hörnet
Gränssnittet för visuell layout öppnas (se figur 4)

5. Öppna inställningar för färgordning

I fönstret ”Visuell layout”:

Vänsterklicka på skrivhuvudikonen
Välj Ange färgordning (se figur 5)

⚠ Viktigt:
Klicka bara Ställ in färgordning.
Ändra inte några andra alternativ.
Ändring av andra inställningar kan påverka utskriftskvaliteten eller maskinparametrarna

6. Justera utskriftsfärgordningen

Detta är den centrala operationsdelen.
Du kan använda antingen metod 6.1 eller metod 6.2.

Metod 6.1 förklarar den fasta mappningslogiken (med hjälp av ett exempel med fyra färger)
Metod 6.2 använder det tryckta munstyckskontrollmönstret och är den mest tillförlitliga metoden (med ett exempel med 8 färger)

Rekommendation:
Om du inte är säker på den fasta mappningslogiken, använd Metod 6.2 direkt.
Metod 6.2 kräver inte kartläggningskunskaper och är säker för alla situationer.
Metod 6.1 Fast mappningsmetod (3421-mappning)
4-färgsuppsättningen används endast som ett exempel för att förklara mappningslogiken.
Denna metod är inte begränsad till 4-färgsskrivare.

6.1.1 Identifiera den faktiska bläckordningen (fysisk bläckbana)
Kontrollera bläckdämparna eller bläckrören och anteckna deras färgordning från vänster till höger.
Exempel:
Vänster → Höger = Y → M → C → K
(Se figur 6.1.1)

6.1.2 Kontrollera den aktuella färgordningen för programvaran

Se Inställningar för färgordning fönstret och granska färgerna, kontrollera färgerna som tilldelats Färg1–Färg4.
Exempel: K → C → M → Y
(Se figur 6-2)
I de flesta fall matchar inte programvarans färgordning den fysiska bläckordningen.

6.1.3 Varför programvarubeställningen inte matchar den fysiska bläckbeställningen
Epson I3200-skrivhuvudet använder en intern korsmappad bläckkanallayout, inte ett vänster-till-höger-arrangemang.
Därför måste BYHX-programvarukanalerna följa den officiella fasta mappningen:

Programvarukanal	Motsvarande bläckdämpare (vänster → höger)
Färg1	3:e dämparen
Färg2	4:e dämparen
Färg3	2:a dämparen
Färg4	1:a dämparen

Viktig:
Denna mappning definieras av den interna skrivhuvudstrukturen och måste ställas in manuellt.
Felaktig mappning orsakar färgförskjutningar eller felaktig utskrift.

6.1.4 Justera programvarans färgordning baserat på mappningen

Omtilldela Färg1–Färg4 enligt mappningstabellen så att de matchar den fysiska bläckordningen.
Exempel (fysisk bläckordning: Y / M / C / K):

Färg1 = C (3:e dämparen)
Färg2 = K (4:e dämparen)
Färg3 = M (2:a dämparen)
Färg4 = Y (1:a dämparen)

Efter justeringen klickar du på Tillämpas för att spara inställningen.
(Se figur 6.1.4)
Om Tillämpas Om det inte klickas uppdateras inte programvarans färgordning.

6.1.5 Ytterligare anmärkningar

Varje CMYK-skrivhuvud måste konfigureras individuellt.
Vita bläckskrivhuvuden gör det normalt inte kräver justering av färgordningen.
Hoppa inte över Tillämpas—annars träder inte inställningarna i kraft.

6.2 Justera färgordning med hjälp av munstyckskontrollmönstret (rekommenderas)
Den här metoden justerar färgordningen direkt baserat på faktiskt utskrivet resultat.

6.2.1 Skriv ut munstyckskontrollmönstret

Återgå till huvudgränssnittet i Utskriftshanteraren och klicka på Munstycke för att skriva ut munstyckskontrollmönstret.

6.2.2 Registrera mönstrets färgordning

Observera det utskrivna mönstret och registrera färgsekvensen från vänster till höger.

Exempel:
K → Y → M → C → R (Röd) → G (Grön) → O (Orange) → B (Blå)

6.2.3 Justera programvarans färgordning enligt mönstret

Tilldela om Färg1–Färg8 baserat på ordningen från vänster till höger i munstyckskontrollmönstret.
Exempel: Munstyckskontrollmönster Färgordning: K→Y→M→C→R→G→O→B

Färg1=K
Färg2=J
Färg3=M
Färg4=C
Färg5=R
Färg6=G
Färg7=O
Färg8=B

Efter justeringen, klicka Tillämpas för att spara inställningen.

6.2.4 Ytterligare anmärkningar

Varje CMYK-skrivhuvud måste konfigureras individuellt
Vita bläckskrivhuvuden kräver normalt ingen justering
Använd måste klickas på för att ändringarna ska träda i kraft

7. Tillämpa visuella layoutändringar

Återgå till Visuell layout fönster och klicka Tillämpas igen. Detta steg tillämpar färgordningsändringen på layouten. (Se figur 7)

Obligatorisk:
Detta andra Ansök krävs. Hoppa inte över detta steg.

8. Spara och avsluta

I fönstret Fabriksinställningar klickar du på Spara och avsluta för att lagra alla ändringar.
(Se figur 8)

9. Slutkontroll

Om färgerna fortfarande är felaktiga, kontrollera följande:

Den fysiska bläckbeställningen registrerades korrekt
Programvarans färgkanaler matchar den fysiska bläckbanan
Tillämpas klickades i steg 6
Tillämpas klickades igen i steg 7
Spara och avsluta klickades
Alla skrivhuvuden konfigurerades (för skrivare med flera huvuden)

För slutgiltig bekräftelse, skriv ut en 100% munstyckskontrollmönster för att kontrollera att inga kanaler korsas.
