Panduan Penyesuaian Urutan Warna Cetak

Model yang Berlaku: Print Manager (PM)

Prinsip Dasar Penyesuaian Urutan Warna Cetak

Penyesuaian urutan warna cetak pada dasarnya adalah sebagai berikut:

Ketika perangkat lunak mengeluarkan suatu warna, printer harus menyemprotkan warna yang sama.

Hanya ada satu aliran warna:

Perangkat Lunak RIP → Perangkat Lunak Printer → Peredam Tinta (Jalur Tinta)

Perangkat lunak RIP menentukan urutan keluaran warna.
Perangkat lunak printer menetapkan warna ke saluran CH1–CH8.
Setiap saluran terhubung ke satu peredam tinta sebenarnya pada kepala cetak.

Jika ada bagian yang tidak cocok, Anda mungkin melihat warna yang salah atau pergeseran warna.

Tujuan panduan ini:

Atur urutan saluran di perangkat lunak printer agar sesuai dengan urutan tinta fisik yang sebenarnya, sehingga warna tercetak dengan benar.

✔ Ikuti saja langkah-langkah dalam panduan ini.

1. Buka Pengelola Cetak

Di desktop, klik dua kali ikon “PM” untuk membuka perangkat lunak Print Manager. (Lihat Gambar 1-1 / 1-2)

2. Masuk ke Mode Pabrik

Tekan Ctrl + Shift + G di keyboard
Saat jendela kata sandi muncul, masukkan: olehhx123456
Klik OKE untuk masuk ke Mode Pabrik (Lihat Gambar 2)

Jika jendela kata sandi muncul dan kata sandi diterima, Mode Pabrik aktif.

3. Aktifkan Pengaturan Pabrik

Klik Menu di pojok kanan atas
Memilih Pengaturan
Klik Pengaturan Pabrik (Lihat Gambar 3-1 / 3-2)

4. Buka Tata Letak Visual

Di dalam Pengaturan Pabrik halaman:

Klik Divisualisasikan di pojok kanan atas
Antarmuka Tata Letak Visual akan terbuka (Lihat Gambar 4)

5. Buka Pengaturan Urutan Warna

Di jendela “Tata letak visual”:

Klik kiri ikon kepala cetak
Pilih Urutan Warna Set (Lihat Gambar 5)

⚠ Penting:
Cukup klik Atur Urutan Warna.
Jangan mengubah opsi lainnya.
Mengubah pengaturan lain dapat memengaruhi kualitas pencetakan atau parameter mesin.

6. Sesuaikan Urutan Warna Cetak

Ini adalah bagian operasi inti.
Anda dapat menggunakan baik Metode 6.1 atau Metode 6.2.

Metode 6.1 menjelaskan logika pemetaan tetap (menggunakan contoh 4 warna)
Metode 6.2 menggunakan pola pemeriksaan nosel yang tercetak dan merupakan metode yang paling andal (menggunakan contoh 8 warna)

Rekomendasi:
Jika Anda tidak yakin dengan logika pemetaan tetap, gunakan Metode 6.2 secara langsung.
Metode 6.2 tidak memerlukan pengetahuan pemetaan dan aman untuk semua situasi.
Metode 6.1 Metode Pemetaan Tetap (Pemetaan 3421)
Konfigurasi 4 warna hanya digunakan sebagai contoh untuk menjelaskan logika pemetaan.
Metode ini tidak terbatas pada printer 4 warna.

6.1.1 Mengidentifikasi urutan tinta sebenarnya (jalur tinta fisik)
Periksa peredam tinta atau tabung tinta dan catat urutan warnanya dari kiri ke kanan.
Contoh:
Kiri → Kanan = Y → M → C → K
(Lihat Gambar 6.1.1)

6.1.2 Periksa urutan warna perangkat lunak saat ini

Lihat Pengaturan Urutan Warna Periksa jendela dan tinjau warnanya, periksa warna yang ditugaskan ke Warna 1–Warna 4.
Contoh: K → C → M → Y
(Lihat Gambar 6-2)
Dalam kebanyakan kasus, urutan warna perangkat lunak tidak sesuai dengan urutan tinta fisik.

6.1.3 Mengapa urutan perangkat lunak tidak sesuai dengan urutan tinta fisik
Printhead Epson I3200 menggunakan tata letak saluran tinta internal yang dipetakan silang, bukan susunan dari kiri ke kanan.
Oleh karena itu, saluran perangkat lunak BYHX harus mengikuti pemetaan tetap resmi:

Saluran Perangkat Lunak	Peredam Tinta yang Sesuai (Kiri → Kanan)
Warna 1	peredam ke-3
Warna2	peredam ke-4
Warna3	peredam ke-2
Warna4	peredam pertama

Penting:
Pemetaan ini ditentukan oleh struktur kepala cetak internal dan harus diatur secara manual.
Pemetaan yang salah akan menyebabkan pergeseran warna atau pencetakan yang tidak akurat.

6.1.4 Sesuaikan urutan warna perangkat lunak berdasarkan pemetaan

Menugaskan kembali Warna 1–Warna 4 sesuai dengan tabel pemetaan sehingga cocok dengan urutan tinta fisik.
Contoh (urutan tinta fisik: Y / M / C / K):

Warna 1 = C (Peredam ke-3)
Warna2 = K (Peredam ke-4)
Warna3 = M (Peredam ke-2)
Warna4 = Y (Peredam pertama)

Setelah menyesuaikan, klik Menerapkan untuk menyimpan pengaturan.
(Lihat Gambar 6.1.4)
Jika Menerapkan Jika tidak diklik, urutan warna perangkat lunak tidak akan diperbarui.

6.1.5 Catatan tambahan

Setiap Kepala cetak CMYK Harus dikonfigurasi secara individual.
Kepala cetak tinta putih biasanya bukan memerlukan penyesuaian urutan warna.
Jangan dilewati Menerapkan—jika tidak, pengaturan tidak akan berlaku.

6.2 Menyesuaikan Urutan Warna Menggunakan Pola Pemeriksaan Nozzle (Disarankan)
Metode ini menyesuaikan urutan warna secara langsung berdasarkan hasil cetak sebenarnya.

6.2.1 Cetak Pola Pemeriksaan Nosel

Kembali ke antarmuka utama Pengelola Cetak dan klik Nozzle untuk mencetak pola pemeriksaan nozzle.

6.2.2 Catat Urutan Warna Pola

Amati pola yang tercetak dan catat urutan warnanya dari kiri ke kanan.

Contoh:
K → Y → M → C → R (Merah) → G (Hijau) → O(Jeruk) → B (Biru)

6.2.3 Sesuaikan Urutan Warna Perangkat Lunak Sesuai dengan Pola

Tetapkan ulang Warna1–Warna8 berdasarkan urutan pola pemeriksaan nosel dari kiri ke kanan.
Contoh: Urutan Warna Pola Pemeriksaan Nosel: K→Y→M→C→R→G→O→B

Warna1=K
Warna2=Y
Warna3=M
Warna4=C
Warna5=R
Warna6=G
Warna7=O
Warna8=B

Setelah penyesuaian, klik Menerapkan untuk menyimpan pengaturan.

6.2.4 Catatan Tambahan

Setiap kepala cetak CMYK harus dikonfigurasi secara individual.
Kepala cetak tinta putih biasanya tidak memerlukan penyesuaian.
Tombol Terapkan harus diklik. agar perubahan berlaku

7. Terapkan Perubahan Tata Letak Visual

Kembali ke Tata letak visual jendela dan klik Menerapkan Sekali lagi. Langkah ini menerapkan perubahan urutan warna pada tata letak. (Lihat Gambar 7)

Wajib:
Ini kedua Terapkan Diperlukan. Jangan lewatkan langkah ini.

8. Simpan dan Keluar

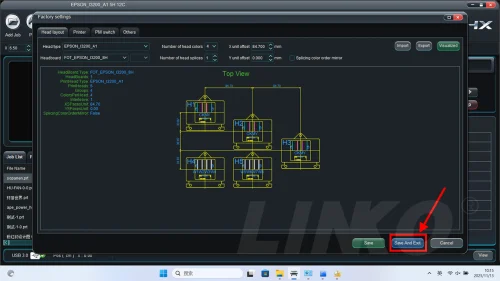

Di jendela Pengaturan Pabrik, klik Simpan dan Keluar untuk menyimpan semua perubahan.
(Lihat Gambar 8)

9. Pemeriksaan Akhir

Jika warna masih salah, periksa hal berikut:

Pesanan tinta fisik telah tercatat dengan benar.
Saluran warna perangkat lunak sesuai dengan jalur tinta fisik.
Menerapkan diklik pada Langkah 6
Menerapkan diklik lagi pada Langkah 7
Simpan dan Keluar diklik
Semua kepala cetak telah dikonfigurasi (untuk printer multi-kepala)

Untuk konfirmasi akhir, cetaklah Pola pemeriksaan nosel 100% untuk memastikan tidak ada saluran yang bersilangan.
