Pokyny k instalaci tiskové hlavy LINKO

Pokyny k instalaci tiskové hlavy

Zahrnuje následující:

1. Příprava tiskové hlavy před instalací

2. Připojení tiskové hlavy k plochým kabelům

3. Připojení plochých kabelů k nosné desce

4. Instalace tiskové hlavy do vozíku

5. Připevnění tlumičů a provedení základního nátěru inkoustu

6. Kontrolní seznam pro kontrolu před zapnutím

7. Tipy pro bezpečnost a údržbu

Vysvětlení technických termínů

Období	Technický popis
Kabel tiskové hlavy	Slouží k připojení tiskové hlavy k základní desce tiskárny.
Tlumič inkoustu	Tlumiče inkoustu filtrují inkoust dvakrát před jeho přivedením k tiskové hlavě, což zajišťuje plynulý transport inkoustu.
Acetátová páska	Prémiová acetátová tkanina poskytuje odolnost vůči teplu/rozpouštědlům, stárnutí a spolehlivý výkon. Nabízí izolaci, nehořlavost a vysokou viskozitu. Nelze zaměnit s jinými páskami.

Důležité: Tiskové hlavy jsou vysoce hodnotné a choulostivé součásti. Po otevření obalu je nelze vrátit ani refundovat. Zacházejte s nimi s maximální opatrností.

1. Příprava tiskové hlavy před instalací

Seznam příprav: Tiskové hlavy, kabel, tlumiče, protiprašný hadřík, antistatické náramky, protiprašné rukavice a acetátová páska.

1.1 Ověření kompatibility modelu tiskové hlavy

Ověřte model na vnějším, vnitřním a QR kódu. Nesprávná instalace způsobí problémy s tiskem.

Ověřte kompatibilitu modelu tiskové hlavy:

Tiskové hlavy na vodní bázi (např. i3200-A1) nesmí být instalovány do UV nebo solventních tiskáren.
UV tiskové hlavy (např. i3200-U1) nesmí být instalovány v DTF nebo sublimačních tiskárnách.
Vždy porovnejte model na vnějším obalu, vnitřním obalu a QR kódu na tiskové hlavě, abyste předešli abnormalitám při tisku.

Kategorie tiskové hlavy (typ + přípona)	Kompatibilní typy inkoustů	Typické vybavení	Běžné modely Epson	Poznámky
Hlava na vodní bázi (A)	Inkoust na vodní bázi	Tiskárny DTF, tiskárny DTG, sublimační tiskárny	I3200-A1, I3200A1 HD, I1600-A1	—
UV hlava (U)	UV inkoust	UV DTF tiskárny, UV ploché tiskárny, UV rolové tiskárny	I3200-U1, I3200U1 HD, I1600-U1	—
Hlava rozpouštědla (E)	Solventní / eko-solventní inkoust	Ekologické solventní tiskárny	I3200-E1	—
Tisková hlava pro stolní počítače (XP600)	Na vodní bázi / UV / rozpouštědlo	DTF, UV a solventní tiskárny	XP600 (F1080-A1)	Kompatibilní se všemi třemi typy tiskáren; kratší životnost při použití UV a rozpouštědel

1.2 Úplně vypněte tiskárnu

Odpojte všechny zdroje napájení, abyste vyloučili riziko elektrostatického výboje nebo zkratu.

1.3 Kontrola kabelů a slotu

Kolík konektoru kabelu tiskové hlavy (Udržujte jej čistý, suchý a bezprašný)

Ujistěte se, že piny kabelu tiskové hlavy nejsou poškozené, neoxidované a neobsahují žádné zbytky kapaliny.
Ujistěte se, že oblasti slotů tiskové hlavy jsou čisté, suché a bez prachu.

2. Připojení tiskové hlavy k plochým kabelům

2.1 Zabraňte kontaktu s tryskou

Zabraňte jakémukoli kontaktu s povrchem trysky (strana vstřikování inkoustu). I nepatrný kontakt může poškodit trysky nebo ucpat inkoustové kanálky.

2.2 Bezpečně připojte kabel tiskové hlavy

Před vložením zarovnejte kolíky kabelu se slotem tiskové hlavy, dbejte na správnou polaritu a bezpečné zachycení.
Po instalaci se ujistěte, že: Úplné zarovnání kolíků (bez posunutí), Pevné spojení (bez chvění), Nepoškozené kolíky (bez ohnutí/deformace)

2.3 Použití acetátové pásky pro prevenci úniků

Acetátovou pásku ustřihněte na přesnou délku mezi otvory pro šrouby.
Nejprve nalepte acetátovou pásku na stranu trysky: Zcela obalte připojení kabelu tiskové hlavy a přehněte jej do lichoběžníkového těsnění;
Poté aplikujte na opačnou stranu: Stejným způsobem zopakujte balení, abyste zajistili dvouvrstvé utěsnění.

3. Připojení plochých kabelů k nosné desce

3.1 Zapojení a připojení k základní desce pro K-605*B

Před připojením tiskových hlav k desce vozíku, prosím ověřte model strojeInformace o modelu naleznete na typovém štítku tiskárny.

Pokud je na typovém štítku uveden model: K-605*B, postupujte prosím podle níže uvedených pokynů.
Pokud je na typovém štítku uveden model: K-605*H, prosím tuto část přeskočte a přejděte přímo ke kroku 3.2.

3.1.1 Ověřte odpovídající polohy mezi tiskovými hlavami a porty na desce vozíku

Pro identifikaci správných připojovacích portů na desce vozíku pro každou tiskovou hlavu se podívejte na schéma kabelu tiskové hlavy.

Například se podívejte na schéma rozložení tiskové hlavy, kde najdete „První hlava„“ a připojte jej k odpovídajícímu portu označenému „První hlava„na desce vozíku, jak je znázorněno na schématu rozložení portů desky vozíku.“

Poté pomocí plochých kabelů tiskových hlav připojte tiskové hlavy k desce vozíku podle schématu zapojení kabelů tiskových hlav. 3.1.2 Popis schémat

Schéma kabelu tiskové hlavy:
Zobrazuje podrobné kabelové připojení mezi tiskovými hlavami a deskou vozíku. (LU: Vlevo nahoru; LD: Vlevo dolů; RU: Vpravo nahoru; RD: Vpravo dolů)
Schéma rozložení portu desky vozíku:
Zobrazuje přesné připojovací porty pro ploché kabely tiskových hlav na desce vozíku.
Schéma rozložení tiskové hlavy (na základě zobrazení inkoustové stanice):
Označuje skutečné fyzické uspořádání tiskových hlav v tiskárně, jak je znázorněno ze strany inkoustové stanice.

Schéma zapojení tiskové hlavy Linko-K-605B

Schéma rozložení tiskové hlavy K-605B

3.2 Model: K-605*H Směrování a připojení k základní descePokud je zobrazen typový štítek Model: K-605*H, postupujte prosím podle pokynů k zapojení v tomto kroku. Pokud jste již provedli Krok 3.1, můžete pokračovat k dalšímu kroku.

3.2.1 Ověřte odpovídající polohy mezi tiskovými hlavami a porty na desce vozíku

Pro identifikaci správných připojovacích portů na desce vozíku pro každou tiskovou hlavu se podívejte na schéma kabelu tiskové hlavy.

Například se podívejte na schéma rozložení tiskové hlavy, kde najdete „První hlava,“ a připojte jej k odpovídajícímu portu označenému „První hlava„na desce vozíku, jak je znázorněno na schématu rozložení portů desky vozíku.“
Poté pomocí plochých kabelů tiskových hlav připojte tiskové hlavy k desce vozíku podle schématu zapojení kabelů tiskových hlav. 3.2.2 Popis schémat

Schéma kabelu tiskové hlavy:
Zobrazuje podrobné kabelové připojení mezi tiskovými hlavami a deskou vozíku. (LU: Vlevo nahoru; LD: Vlevo dolů; RU: Vpravo nahoru; RD: Vpravo dolů)
Schéma rozložení portu desky vozíku:
Zobrazuje přesné připojovací porty pro ploché kabely tiskových hlav na desce vozíku.
Schéma rozložení tiskové hlavy (na základě zobrazení inkoustové stanice):
Označuje skutečné fyzické uspořádání tiskových hlav v tiskárně, jak je znázorněno ze strany inkoustové stanice.

Schéma zapojení tiskové hlavy Linko-K-605H

Schéma zapojení tiskové hlavy K-605H

3.3 Předskládaný plochý kabel pro snadnější montáž

Lehce ohněte konec FFC do malého úhlu a ujistěte se, že není příliš blízko pinů. To usnadní organizaci při instalaci krytu základní desky a zabrání uvolnění v důsledku tahu.
Neohýbejte se v blízkosti pinů, abyste zachovali vodivost.

3.4 Standardní operační postup pro zapojení a připojení plochého kabelu

Před provedením připojení protáhněte ploché kabely pod kabelovou svorkou.
Zarovnejte sloty s kolíky, vložte kabely svisle v uvedeném pořadí a ujistěte se, že jsou všechna připojení bezpečná.

4. Instalace tiskové hlavy do vozíku

4.1 Orientace a zarovnání:

QR kód na tiskové hlavě musí směřovat k obsluze.
Tiskovou hlavu držte rovnoběžně se základnou vozíku, vyvarujte se naklánění nebo nárazů.

Tisková hlava rovnoběžně se základnou vozíku

QR kód musí být otočen k operátorovi

4.2 Zajištění tiskové hlavy

Pokud je součástí výbavy, nejprve nainstalujte držák tlumiče inkoustu.
Jinak upevněte tiskovou hlavu šrouby.

5. Připevnění tlumičů a provedení základního nátěru inkoustem

5.1 Správné uspořádání tlumičů

Ověřte správnou orientaci a směr směřování.

5.2 Připojení tlumiče k tiskové hlavě

Vložte tlumič svisle do portu tiskové hlavy, abyste zabránili poškození pólu inkoustu nebo špatnému kontaktu.

5.3 Ochrana proti úniku během plnění klapky

Pod připojení kabelu tiskové hlavy vložte hadřík bez prachu, abyste zabránili úniku inkoustu a zkratům.

5.4 Správná technika plnění tlumičů

Během plnění držte tlumič za boční okraje a jemně tahejte za stříkačku, aby se inkoust postupně naplňoval.
NIKDY nestlačujte přímo komoru tlumiče inkoustu, mohlo by to způsobit poškození konstrukce nebo ucpání trysky.

6. Kontrolní seznam pro kontrolu před zapnutím

Závěrečné ověření systému před zapnutím

Před zapnutím tiskárny pečlivě zkontrolujte všechny následující položky sebe.

Po dokončení vlastní inspekce, musíš zašlete fotografie každé položky svému technikovi LINKO k potvrzení.

Zapnutí je povoleno pouze po výslovném potvrzení technikem LINKO..

⚠️ Pokud je tiskárna zapnuta bez potvrzení od společnosti LINKO a dojde ke zkratu, nese plnou odpovědnost uživatel.

✅Tisková hlava bezpečně namontovaná (bez mechanické vůle)

✅ Kabely tiskové hlavy jsou správně zarovnány a zajištěny.

Správně orientovaný a zajištěný plochý kabel

✅ Acetátová páska těsnění bez mezer.

✅ Tlumiče zapojené postupně

7. Bezpečnostní tipy a tipy pro údržbu

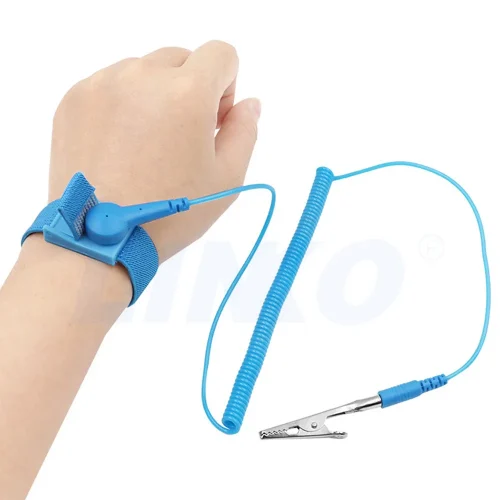

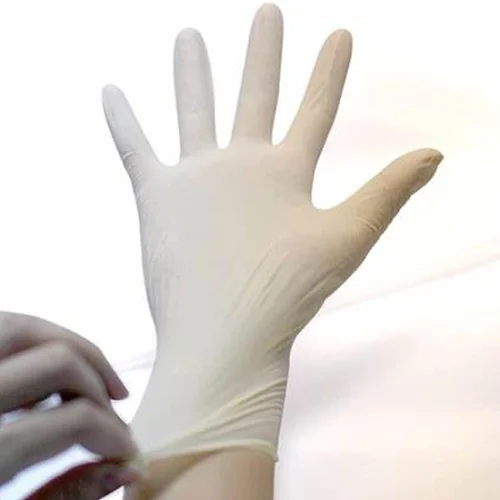

Používejte antistatické náramky a rukavice.

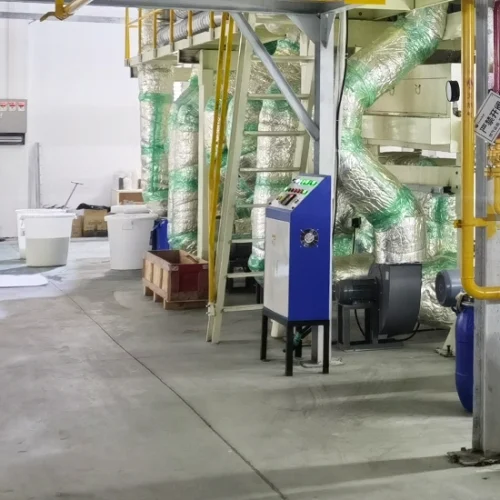

Udržujte čisté a suché pracovní místo.

Prohlášení o vyloučení odpovědnosti:

Tisková hlava je vysoce přesná elektronická součástka. Jakékoli poškození způsobené nesprávnou instalací ruší platnost záruky na výrobek.
Instalaci musí provádět pouze certifikovaný technický personál.

Technická podporaPokud narazíte na jakékoli potíže, kontaktujte prosím technickou podporu Linko.
