دليل تركيب رأس الطباعة-A602L402أ604ل-أ3K602/KM-602ك604K402يو دي واي 603يو دي واي 403P6090بي-ا3م-4060SC-1801SK-1802SK-1804SX-1908

محتويات

تحضير رأس الطباعة قبل التثبيت
توصيل رأس الطباعة بالكابلات المسطحة
توصيل الكابلات المسطحة بلوحة العربة
تركيب رأس الطباعة في العربة
تركيب المثبطات وإجراء تحضير الحبر
قائمة التحقق من الفحص قبل التشغيل
نصائح السلامة والصيانة

شرح المصطلحات الفنية

شرط	الوصف الفني
كابل رأس الطباعة	يتم استخدامه لتوصيل رأس الطباعة باللوحة الأم للطابعة.
مثبط الحبر	يقوم بتصفية الحبر قبل دخوله إلى رأس الطباعة، مما يعمل على استقرار تدفق الحبر وتقليل تقلبات الضغط.
شريط أسيتات	شريط خاص مصنوع من قماش متين. مقاوم للحرارة والحبر، يلتصق جيدًا، ولا يحترق بسهولة. يُستخدم لحماية الأسلاك أو الأجزاء داخل رأس الطباعة. غير قابل للاستبدال بالأشرطة القياسية.

مهم: رؤوس الطباعة مكونات حساسة وعالية القيمة. بمجرد فتح العبوة، لا يمكن إرجاعها أو استرداد ثمنها. يُرجى التعامل معها بحذر شديد.

1. تحضير رأس الطباعة قبل التثبيت

يوضح هذا القسم كيفية تحضير الأدوات، والتحقق من طراز رأس الطباعة، وضمان ظروف العمل الآمنة قبل التثبيت.

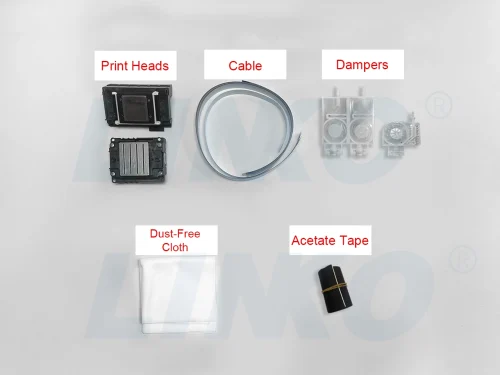

قائمة التحضير: رؤوس الطباعة، الكابل، المثبطات، مفك فيليبس، قطعة قماش خالية من الغبار، شريط أسيتات، أحزمة معصم مضادة للكهرباء الساكنة وقفازات خالية من الغبار.

1.1 التحقق من توافق طراز رأس الطباعة

تحقق من طراز الطابعة على الرموز الخارجية والداخلية ورموز الاستجابة السريعة (QR). قد يؤدي التثبيت غير الصحيح إلى مشاكل في الطباعة.

التحقق من توافق طراز رأس الطباعة:

لا يجوز تركيب رؤوس الطباعة المعتمدة على الماء (على سبيل المثال، i3200-A1) في الطابعات التي تعمل بالأشعة فوق البنفسجية أو المذيبات.
لا يجب تثبيت رؤوس الطباعة فوق البنفسجية (على سبيل المثال، i3200-U1) في طابعات DTF أو التسامي.
قم دائمًا بالتحقق من النموذج الموجود على العبوة الخارجية والتغليف الداخلي ورمز الاستجابة السريعة الموجود على رأس الطباعة لتجنب حدوث أي تشوهات في الطباعة.

رأس الطباعة فئة (النوع + اللاحقة)	أنواع الحبر المتوافقة	المعدات النموذجية	موديلات إبسون الشائعة
رأس مائي (أ)	حبر مائي	طابعات DTF، طابعات DTG، طابعات التسامي	I3200-A1 I3200A1 HD 1600-A1
رأس الأشعة فوق البنفسجية (U)	حبر الأشعة فوق البنفسجية	طابعات DTF بالأشعة فوق البنفسجية، الطابعات المسطحة بالأشعة فوق البنفسجية، طابعات الأسطوانة فوق البنفسجية	13200-U1 I3200U1 HD اي1600-U1
رأس المذيب (E)	المذيب / حبر المذيبات البيئية	الطابعات المذيبة الصديقة للبيئة	اي3200-E1
درجة سطح المكتب رأس الطباعة (XP600)	مائي / الأشعة فوق البنفسجية / مذيب	طابعات DTF والأشعة فوق البنفسجية والمذيبات متوافق مع جميع أنواع الطابعات الثلاثة؛ عمر افتراضي أقصر مع استخدام الأشعة فوق البنفسجية والمذيبات	XP600 (F1080-A1)

يرجى عدم متابعة عملية التثبيت إذا كان نوع رأس الطباعة لا يتطابق مع طراز الطابعة لديك.

1.2 قم بإيقاف تشغيل الطابعة تمامًا

افصل جميع مصادر الطاقة للتخلص من أي خطر من التفريغ الكهروستاتيكي أو الدوائر القصيرة.

1.3 فحص الكابلات والفتحة

تحقق من الصورة التي تُطابق نوع رأس الطباعة لديك، واستخدمها كدليل للفحص. دبوس موصل كابل رأس الطباعة (حافظ عليه نظيفًا وجافًا وخاليًا من الغبار).

تأكد من أن دبابيس كبل رأس الطباعة غير تالفة وغير مؤكسدة وخالية من بقايا السوائل.
تأكد من أن مناطق فتحة رأس الطباعة نظيفة وجافة وخالية من الغبار.

2. توصيل رأس الطباعة بالكابلات المسطحة

يرشدك هذا القسم خلال الإجراء الصحيح لمحاذاة كابلات رأس الطباعة وتوصيلها، وتطبيق شريط الأسيتات للحماية.

2.1 تجنب ملامسة الفوهة

تحقق من الصورة المطابقة لنوع رأس الطباعة لديك، واستخدمها كدليل للفحص. تجنب أي ملامسة لسطح الفوهة (جانب ضخ الحبر). حتى التلامس الطفيف قد يُتلف الفوهات أو يُسد قنوات الحبر.

2.2 قم بتوصيل كابل رأس الطباعة بشكل آمن

قم بمحاذاة دبابيس الكابل مع فتحة رأس الطباعة. تأكد من صحة اتجاهها ودقة توصيلها.
بعد التثبيت، تأكد من: محاذاة الدبابيس بالكامل (بدون إزاحة)، اتصال ثابت (بدون اهتزاز)، دبابيس غير تالفة (بدون انحناء/تشوه)

2.3 استخدم شريط الأسيتات لمنع التسرب

قم بقص شريط الأسيتات إلى الطول الدقيق بين فتحات البراغي.
أولاً، ضع شريط الأسيتات على جانب الفوهة. لفّ وصلة الكابل بالكامل، ثم اطوِها بإحكام لإغلاقها.
ثم قم بالتطبيق على الجانب الآخر: قم بتكرار التغليف بنفس الطريقة لضمان إغلاق الطبقة المزدوجة.

3. توصيل الكابلات المسطحة بلوحة النقل

يوضح هذا القسم كيفية توجيه الكابلات المسطحة وتوصيلها من رؤوس الطباعة إلى لوحة العربة، استنادًا إلى طراز الطابعة لديك.

3.1 التوجيه والاتصال باللوحة الرئيسية لـ A-602L-402أ-604ل-أ3K-602 وKM-602ك-604ك-402UDY-603يو دي واي-403P-6090بي-ا3م-4060SC-1801HSK-1802HSK-1804HSX-1908A

قبل توصيل رؤوس الطباعة بلوحة النقل، يرجى تأكيد طراز الطابعة. يمكن العثور على معلومات الطراز على لوحة اسم الطابعة.

إذا كانت لوحة الاسم تظهر الطراز: أ-602/أ-6028 L-402A-6044ل-أ3K-602*B أو KM-602*Bك-604*بك-402UDY-603يو دي واي-403P-6090V1/P-6090V3/P-6090GP-A3V3M-4060V1/M-4060V3SC-1801HSK-1802HSK-1804HSX-1908Aيرجى اتباع التعليمات أدناه.

إذا كانت لوحة الاسم تُظهر الطراز: A-6048، يرجى تخطي هذا القسم والانتقال مباشرة إلى الخطوة 3.2.

إذا كانت لوحة الاسم تظهر الطراز: K-602*H أو KM-602*H، يرجى تخطي هذا القسم والانتقال مباشرة إلى الخطوة 3.2.

إذا كانت لوحة الاسم تظهر الطراز: ك-604*ح، يرجى تخطي هذا القسم والانتقال مباشرة إلى الخطوة 3.2.

إذا كانت لوحة الاسم تظهر الطراز: P-6090XP، يرجى تخطي هذا القسم والانتقال مباشرة إلى الخطوة 3.2.

إذا كانت لوحة الاسم تظهر الطراز: P-A3XP، يرجى تخطي هذا القسم والانتقال مباشرة إلى الخطوة 3.2.

إذا كانت لوحة الاسم تظهر الطراز: M-4060XP، يرجى تخطي هذا القسم والانتقال مباشرة إلى الخطوة 3.2.

3.1.1 تأكيد المواضع المقابلة بين رؤوس الطباعة ومنافذ لوحة النقل

راجع مخطط كابل رأس الطباعة لتحديد منافذ التوصيل الصحيحة على لوحة النقل لكل رأس طباعة.

على سبيل المثال، راجع مخطط تخطيط رأس الطباعة لتحديد "الرأس الأول"، وقم بتوصيله بالمنفذ المقابل المسمى "الرأس الأول"على لوحة العربة، كما هو موضح في مخطط تخطيط منفذ لوحة العربة.

بعد ذلك، اتبع مخطط التوصيل لإدخال كل كابل مسطح في منفذ لوحة النقل الصحيح الخاص به.

3.1.2 أوصاف المخططات

الشكل 3.1.2-1 يوضح مخطط توصيل كابل رأس الطباعة:
يُظهر تفاصيل توصيلات الكابلات بين رؤوس الطباعة ولوحة النقل. (LU: يسار لأعلى؛ LD: يسار لأسفل؛ RU: يمين لأعلى؛ RD: يمين لأسفل)
الشكل 3.1.2-2 يوضح مخطط تخطيط رأس الطباعة (بناءً على عرض محطة الحبر):
يشير إلى الترتيب المادي الفعلي لرؤوس الطباعة في الطابعة، كما هو موضح من جانب محطة الحبر.
الشكل 3.1.2-3 يوضح مخطط منفذ لوحة النقل:
يعرض منافذ التوصيل الدقيقة لكابلات رأس الطباعة المسطحة الموجودة على لوحة العربة.

3.2 كابل مسطح قابل للطي مسبقًا لتسهيل التجميع

اطوِ الكابل قليلًا قرب نهايته، ولكن ليس قريبًا جدًا من الدبابيس. هذا يُسهّل تصميم الكابل ويمنعه من الانفكاك لاحقًا.
لا تقم بالانحناء بالقرب من الدبابيس للحفاظ على التوصيل.

3.2 الطراز: A-6048 التوجيه والاتصال باللوحة الرئيسية

3.2.1 تأكيد المواضع المقابلة بين رؤوس الطباعة ومنافذ لوحة النقل

راجع مخطط كابل رأس الطباعة لتحديد منافذ التوصيل الصحيحة على لوحة النقل لكل رأس طباعة.

بعد ذلك، اتبع مخطط التوصيل لإدخال كل كابل مسطح في منفذ لوحة النقل الصحيح الخاص به.

⚠ ملاحظات مهمة: تم ترك "الرأس 4" فارغًا عمدًا. رأس الطباعة غير مُركّب في هذا الموضع، ولا يوجد كابل مسطح مُوصل بفتحة "الرأس 4" المُقابلة على لوحة العربة.

3.2.2 أوصاف المخططات

الشكل 3.2.2-1 يوضح مخطط توصيل كابل رأس الطباعة:
يوضح هذا الرسم توصيلات الكابلات المفصلة بين رؤوس الطباعة ولوحة العربة. (LU: يسار لأعلى؛ LD: يسار لأسفل؛ RU: يمين لأعلى؛ RD: يمين لأسفل)
الشكل 3.2.2-2 يوضح مخطط تخطيط رأس الطباعة (بناءً على عرض محطة الحبر):
يشير إلى الترتيب المادي الفعلي لرؤوس الطباعة في الطابعة، كما هو موضح من جانب محطة الحبر.
الشكل 3.2.2-3 يوضح مخطط منفذ لوحة النقل:
يعرض منافذ التوصيل الدقيقة لكابلات رأس الطباعة المسطحة الموجودة على لوحة العربة.

⚠️ملاحظات هامة: تم ترك "الرأس 4" فارغًا عمدًا. رأس الطباعة غير مُركّب في هذا الموضع، ولا يوجد كابل مسطح مُوصل بفتحة "الرأس 4" المُقابلة على لوحة العربة.

3.2 الطراز: K-602H أو KM-602H التوجيه والاتصال باللوحة الرئيسية

3.2.1 تأكيد المواضع المقابلة بين رؤوس الطباعة ومنافذ لوحة النقل

راجع مخطط كابل رأس الطباعة لتحديد منافذ التوصيل الصحيحة على لوحة النقل لكل رأس طباعة.

على سبيل المثال، راجع مخطط تخطيط رأس الطباعة لتحديد "الرأس الأول"، وقم بتوصيله بالمنفذ المقابل المسمى "الرأس الأول" على لوحة النقل، كما هو موضح في مخطط تخطيط منفذ لوحة النقل.

بعد ذلك، استخدم الكابلات المسطحة لتوصيل رؤوس الطباعة بلوحة العربة كما هو موضح في الرسم التخطيطي.

3.2.2 أوصاف المخططات

الشكل 3.2.2-1 يوضح مخطط توصيل كابل رأس الطباعة:
يُظهر تفاصيل توصيلات الكابلات بين رؤوس الطباعة ولوحة النقل. (LU: يسار لأعلى؛ LD: يسار لأسفل؛ RU: يمين لأعلى؛ RD: يمين لأسفل)
الشكل 3.2.2-2 يوضح مخطط تخطيط رأس الطباعة (بناءً على عرض محطة الحبر):
يشير إلى الترتيب المادي الفعلي لرؤوس الطباعة في الطابعة، كما هو موضح من جانب محطة الحبر.
الشكل 3.2.2-3 يوضح مخطط منفذ لوحة النقل:
يعرض منافذ التوصيل الدقيقة لكابلات رأس الطباعة المسطحة الموجودة على لوحة العربة.

3.2 الطراز: K-604*H التوجيه والاتصال باللوحة الرئيسية

3.2.1 تأكيد المواضع المقابلة بين رؤوس الطباعة ومنافذ لوحة النقل

راجع مخطط كابل رأس الطباعة لتحديد منافذ التوصيل الصحيحة على لوحة النقل لكل رأس طباعة.

بعد ذلك، استخدم الكابلات المسطحة لتوصيل رؤوس الطباعة بلوحة العربة كما هو موضح في الرسم التخطيطي.

3.2.2 أوصاف المخططات

الشكل 3.2.2-1 يوضح مخطط توصيل كابل رأس الطباعة:
يُظهر تفاصيل توصيلات الكابلات بين رؤوس الطباعة ولوحة النقل. (LU: يسار لأعلى؛ LD: يسار لأسفل؛ RU: يمين لأعلى؛ RD: يمين لأسفل)
الشكل 3.2.2-2 يوضح مخطط تخطيط رأس الطباعة (بناءً على عرض محطة الحبر):
يشير إلى الترتيب المادي الفعلي لرؤوس الطباعة في الطابعة، كما هو موضح من جانب محطة الحبر.
الشكل 3.2.2-3 يوضح مخطط منفذ لوحة النقل:
يعرض منافذ التوصيل الدقيقة لكابلات رأس الطباعة المسطحة الموجودة على لوحة العربة.

3.2 الطراز: P-6090XP التوجيه والاتصال باللوحة الرئيسية

3.2.1 تأكيد المواضع المقابلة بين رؤوس الطباعة ومنافذ لوحة النقل

راجع مخطط كابل رأس الطباعة لتحديد منافذ التوصيل الصحيحة على لوحة النقل لكل رأس طباعة.

بعد ذلك، استخدم الكابلات المسطحة لتوصيل رؤوس الطباعة بلوحة العربة كما هو موضح في الرسم التخطيطي.

3.2.2 أوصاف المخططات

الشكل 3.2.2-1 يوضح مخطط توصيل كابل رأس الطباعة:
يُظهر تفاصيل توصيلات الكابلات بين رؤوس الطباعة ولوحة النقل. (LU: يسار لأعلى؛ LD: يسار لأسفل؛ RU: يمين لأعلى؛ RD: يمين لأسفل)
الشكل 3.2.2-2 يوضح مخطط تخطيط رأس الطباعة (بناءً على عرض محطة الحبر):
يشير إلى الترتيب المادي الفعلي لرؤوس الطباعة في الطابعة، كما هو موضح من جانب محطة الحبر.
الشكل 3.2.2-3 يوضح مخطط منفذ لوحة النقل:
يعرض منافذ التوصيل الدقيقة لكابلات رأس الطباعة المسطحة الموجودة على لوحة العربة.

3.2 الطراز: P-A3XP التوجيه والاتصال باللوحة الرئيسية

3.2.1 تأكيد المواضع المقابلة بين رؤوس الطباعة ومنافذ لوحة النقل

راجع مخطط كابل رأس الطباعة لتحديد منافذ التوصيل الصحيحة على لوحة النقل لكل رأس طباعة.

بعد ذلك، استخدم الكابلات المسطحة لتوصيل رؤوس الطباعة بلوحة العربة كما هو موضح في الرسم التخطيطي.

3.2.2 أوصاف المخططات

الشكل 3.2.2-1 يوضح مخطط توصيل كابل رأس الطباعة:
يُظهر تفاصيل توصيلات الكابلات بين رؤوس الطباعة ولوحة النقل. (LU: يسار لأعلى؛ LD: يسار لأسفل؛ RU: يمين لأعلى؛ RD: يمين لأسفل)
الشكل 3.2.2-2 يوضح مخطط تخطيط رأس الطباعة (بناءً على عرض محطة الحبر):
يشير إلى الترتيب المادي الفعلي لرؤوس الطباعة في الطابعة، كما هو موضح من جانب محطة الحبر.
الشكل 3.2.2-3 يوضح مخطط منفذ لوحة النقل:
يعرض منافذ التوصيل الدقيقة لكابلات رأس الطباعة المسطحة الموجودة على لوحة العربة.

3.2 الطراز: M-4060XP التوجيه والاتصال باللوحة الرئيسية

3.2.1 تأكيد المواضع المقابلة بين رؤوس الطباعة ومنافذ لوحة النقل

راجع مخطط كابل رأس الطباعة لتحديد منافذ التوصيل الصحيحة على لوحة النقل لكل رأس طباعة.

بعد ذلك، استخدم الكابلات المسطحة لتوصيل رؤوس الطباعة بلوحة العربة كما هو موضح في الرسم التخطيطي.

3.2.2 أوصاف المخططات

الشكل 3.2.2-1 يوضح مخطط توصيل كابل رأس الطباعة:
يُظهر تفاصيل توصيلات الكابلات بين رؤوس الطباعة ولوحة النقل. (LU: يسار لأعلى؛ LD: يسار لأسفل؛ RU: يمين لأعلى؛ RD: يمين لأسفل)
الشكل 3.2.2-2 يوضح مخطط تخطيط رأس الطباعة (بناءً على عرض محطة الحبر):
يشير إلى الترتيب المادي الفعلي لرؤوس الطباعة في الطابعة، كما هو موضح من جانب محطة الحبر.
الشكل 3.2.2-3 يوضح مخطط منفذ لوحة النقل:
يعرض منافذ التوصيل الدقيقة لكابلات رأس الطباعة المسطحة الموجودة على لوحة العربة.

3.3 إجراء التشغيل القياسي لإدخال الكابل المسطح وتوصيله

قم بمحاذاة الفتحات مع الدبابيس، وأدخل الكابلات بشكل عمودي بالترتيب المحدد، وتأكد من أن جميع التوصيلات آمنة.

3.3 كابل مسطح قابل للطي مسبقًا لتسهيل التجميع

اطوِ الكابل قليلًا قرب نهايته، ولكن ليس قريبًا جدًا من الدبابيس. هذا يُسهّل تصميم الكابل ويمنعه من الانفكاك لاحقًا.
لا تقم بالانحناء بالقرب من الدبابيس للحفاظ على التوصيل.

3.4 إجراء التشغيل القياسي لإدخال الكابل المسطح وتوصيله

قم بمحاذاة الفتحات مع الدبابيس، وأدخل الكابلات بشكل عمودي بالترتيب المحدد، وتأكد من أن جميع التوصيلات آمنة.

3.4 إجراء التشغيل القياسي لإدخال الكابل المسطح وتوصيله

قم بمحاذاة الفتحات مع الدبابيس، وأدخل الكابلات بشكل عمودي بالترتيب المحدد، وتأكد من أن جميع التوصيلات آمنة.

3.4-1-محاذاة الكابلات عند الواجهة

3.4-2-أدخل الأسلاك عموديًا

3.4-3-فحص الإدخال المتسلسل بدون أخطاء

4. تركيب رأس الطباعة في العربة

يصف هذا القسم كيفية وضع رأس الطباعة وتأمينه في العربة، مع أو بدون حامل المثبط.

4.1 التوجيه والمحاذاة:

يوضح الشكل 4.1-1 منطقة تركيب رأس الطباعة القياسي على حامل الطابعة. لا يظهر رأس الطباعة في هذه الصورة.
يوضح الشكل 4.1-2 المحاذاة الصحيحة لرأس الطباعة. تأكد من ثبات رأس الطباعة على مستوى قاعدة الحامل أثناء التركيب. تجنب أي إمالة أو صدمات.
يوضح الشكل 4.1-3 الاتجاه الصحيح لرأس الطباعة. رمز الاستجابة السريعة يجب وجه المشغل عند التثبيت بشكل صحيح.

الشكل 4.1-1: هذه منطقة تركيب رأس الطباعة على العربة. (لم يتم تركيب رأس الطباعة بعد في هذه الصورة.)
الشكل 4.1-2: ضع الحلقة المطاطية على رأس الطباعة. قم بمحاذاة النقطتين المرتفعتين على الحلقة مع النقطتين الغائرتين على رأس الطباعة.
الشكل 4.1-3: تم الآن تثبيت الحلقة المطاطية. تأكد من أنه مثبت بشكل محكم بدون فجوات.
الشكل 4.1-4: ضع رأس الطباعة بحيث يكون مستوى مع قاعدة العربة. يفعل لا تميل أو تصطدم رأس الطباعة أثناء التثبيت.
الشكل 4.1-5: تم تثبيت رأس الطباعة بشكل صحيح عندما رمز الاستجابة السريعة يواجهك (المشغل).

4.1-1 موضع تركيب رأس الطباعة

4.1-3 رأس الطباعة بالتوازي مع قاعدة العربة

4.1-4 عامل مواجهة رمز الاستجابة السريعة

4.1-1 موضع تركيب رأس الطباعة A-604

4.1-2 رأس الطباعة بالتوازي مع قاعدة العربة

4.1-3 عامل مواجهة رمز الاستجابة السريعة

4.1-4-رأس الطباعة موازٍ لقاعدة العربة

4.1-5-عامل مواجهة رمز الاستجابة السريعة

4.1-1-موضع تركيب رأس الطباعة

4.1-2-رأس الطباعة الموازي لقاعدة العربة

4.1-3-مشغل مواجهة رمز الاستجابة السريعة

4.1-1 موضع تركيب رأس الطباعة

رأس الطباعة بالتوازي مع قاعدة العربة K402

4.1-2-رأس الطباعة الموازي لقاعدة العربة

4.1-3-مشغل مواجهة رمز الاستجابة السريعة

4.1-1-موضع تركيب رأس الطباعة

4.1-2-رأس الطباعة الموازي لقاعدة العربة

4.1-3-مشغل مواجهة رمز الاستجابة السريعة

4.1-1 موضع تركيب رأس الطباعة

4.1-2-رأس الطباعة الموازي لقاعدة العربة

4.1-3-مشغل مواجهة رمز الاستجابة السريعة

4.1-1 موضع تركيب رأس الطباعة

4.1-2-رأس الطباعة الموازي لقاعدة العربة

4.1-3-مشغل مواجهة رمز الاستجابة السريعة

إذا كانت لوحة الاسم تُظهر الطراز: P-6090V1/P6090V3/P6090Gيرجى اتباع التعليمات الموجودة في الخطوة 4.1.1

4.1-1-لوحة الاسم-P-6090V1

4.1-2-لوحة الاسم-P-6090V3

4.1-3-لوحة الاسم-P-6090G

إذا كانت لوحة الاسم تُظهر الطراز: P-6090XP، تخطى هذا القسم وانتقل مباشرة إلى الخطوة 4.1.2

4.1-4-لوحة الاسم-P-6090XP

4.1.1 خطوات الاتجاه والمحاذاة لـ P-6090V1/P-6090V3/P-6090G

يوضح الشكل 4.1.1-1 منطقة تركيب رأس الطباعة القياسي على حامل الطابعة. لا يظهر رأس الطباعة في هذه الصورة.
يوضح الشكل 4.1.1-2 محاذاة رأس الطباعة الصحيحة. تأكد من ثبات رأس الطباعة على مستوى قاعدة الحامل أثناء التركيب. تجنب أي إمالة أو صدمات.
يوضح الشكل 4.1.1-3 الاتجاه الصحيح لرأس الطباعة. رمز الاستجابة السريعة يجب وجه المشغل عند التثبيت بشكل صحيح.

4.1.1-1 موضع تركيب رأس الطباعة

4.1.1-2-رأس الطباعة المتوازي مع قاعدة العربة

4.1.1-3-مشغل مواجهة رمز الاستجابة السريعة

4.1.2 خطوات الاتجاه والمحاذاة لـ P-6090XP

الشكل 4.1.2-1: هذه منطقة تركيب رأس الطباعة على العربة. (لم يتم تركيب رأس الطباعة بعد في هذه الصورة.)
الشكل 4.1.2-2: ضع الحلقة المطاطية على رأس الطباعة. قم بمحاذاة النقطتين المرتفعتين على الحلقة مع النقطتين الغائرتين على رأس الطباعة.
الشكل 4.1.2-3: تم تركيب الحلقة المطاطية. تأكد من تثبيتها بإحكام وخلوها من أي فجوات.
الشكل 4.1-4: ضع رأس الطباعة بحيث يكون مستوى مع قاعدة العربة. يفعل لا تميل أو تصطدم رأس الطباعة أثناء التثبيت.
الشكل 4.1.2-5: تم تثبيت رأس الطباعة بشكل صحيح عندما رمز الاستجابة السريعة يواجهك (المشغل).

4.1.2-1-موضع تركيب رأس الطباعة

4.1.2-2-موضع تركيب الحلقة المطاطية

4.1.2-3-تم تركيب حلقة مطاطية

4.1.2-4-رأس الطباعة المتوازي مع قاعدة العربة

4.1.2-5-مشغل مواجهة رمز الاستجابة السريعة

إذا كانت لوحة الاسم تُظهر الطراز: P-A3V3يرجى اتباع التعليمات الموجودة في الخطوة 4.1.1

4.1-1-لوحة الاسم-P-A3V3

إذا كانت لوحة الاسم تُظهر الطراز: P-A3XP، تخطى هذا القسم وانتقل مباشرة إلى الخطوة 4.1.2

4.1-2-لوحة الاسم-P-A3XP

4.1.1 خطوات الاتجاه والمحاذاة لـ P-A3V3

يوضح الشكل 4.1.1-1 منطقة تركيب رأس الطباعة القياسي على حامل الطابعة. لا يظهر رأس الطباعة في هذه الصورة.
يوضح الشكل 4.1.1-2 محاذاة رأس الطباعة الصحيحة. تأكد من ثبات رأس الطباعة على مستوى قاعدة الحامل أثناء التركيب. تجنب أي إمالة أو صدمات.
يوضح الشكل 4.1.1-3 الاتجاه الصحيح لرأس الطباعة. رمز الاستجابة السريعة يجب وجه المشغل عند التثبيت بشكل صحيح.

4.1.2 خطوات الاتجاه والمحاذاة لـ P-A3XP

الشكل 4.1.2-1: هذه منطقة تركيب رأس الطباعة على العربة. (لم يتم تركيب رأس الطباعة بعد في هذه الصورة.)
الشكل 4.1.2-2: ضع الحلقة المطاطية على رأس الطباعة. قم بمحاذاة النقطتين المرتفعتين على الحلقة مع النقطتين الغائرتين على رأس الطباعة.
الشكل 4.1.2-3: تم تركيب الحلقة المطاطية. تأكد من تثبيتها بإحكام وخلوها من أي فجوات.
الشكل 4.1-4: ضع رأس الطباعة بحيث يكون مستوى مع قاعدة العربة. يفعل لا تميل أو تصطدم رأس الطباعة أثناء التثبيت.
الشكل 4.1.2-5: تم تثبيت رأس الطباعة بشكل صحيح عندما رمز الاستجابة السريعة يواجهك (المشغل).

4.1.2-1 موضع تثبيت رأس الطباعة - النسخ

4.1.2-2-موضع تركيب الحلقة المطاطية

4.1.2-3-تم تركيب حلقة مطاطية

4.1.2-4-رأس الطباعة المتوازي مع قاعدة العربة

4.1.2-5-مشغل مواجهة رمز الاستجابة السريعة

إذا كانت لوحة الاسم تُظهر الطراز: M4060V1/M4060V3يرجى اتباع التعليمات الموجودة في الخطوة 4.1.1

4.1-1-لوحة الاسم-M4060V1

4.1-2-لوحة الاسم-M4060V3

إذا كانت لوحة الاسم تُظهر الطراز: M-4060XP، تخطى هذا القسم وانتقل مباشرة إلى الخطوة 4.1.2

4.1-3-لوحة الاسم-M4060XP

4.1.1 خطوات الاتجاه والمحاذاة لـ M4060V1/M4060V3

يوضح الشكل 4.1.1-1 منطقة تركيب رأس الطباعة القياسي على حامل الطابعة. لا يظهر رأس الطباعة في هذه الصورة.
يوضح الشكل 4.1.1-2 محاذاة رأس الطباعة الصحيحة. تأكد من ثبات رأس الطباعة على مستوى قاعدة الحامل أثناء التركيب. تجنب أي إمالة أو صدمات.
يوضح الشكل 4.1.1-3 الاتجاه الصحيح لرأس الطباعة. رمز الاستجابة السريعة يجب وجه المشغل عند التثبيت بشكل صحيح.

4.1.1-1-موضع تركيب رأس الطباعة

4.1.1-2-رأس الطباعة المتوازي مع قاعدة العربة

4.1.1-3-مشغل مواجهة رمز الاستجابة السريعة

4.1.2 خطوات الاتجاه والمحاذاة لـ M-4060XP

الشكل 4.1.2-1: هذه منطقة تركيب رأس الطباعة على العربة. (لم يتم تركيب رأس الطباعة بعد في هذه الصورة.)
الشكل 4.1.2-2: ضع الحلقة المطاطية على رأس الطباعة. قم بمحاذاة النقطتين المرتفعتين على الحلقة مع النقطتين الغائرتين على رأس الطباعة.
الشكل 4.1.2-3: تم الآن تثبيت الحلقة المطاطية. تأكد من أنه مثبت بشكل محكم بدون فجوات.
الشكل 4.1-4: ضع رأس الطباعة بحيث يكون مستوية مع قاعدة العربة. يفعل لا تميل أو تصطدم رأس الطباعة أثناء التثبيت.
الشكل 4.1.2-5: تم تثبيت رأس الطباعة بشكل صحيح عندما رمز الاستجابة السريعة يواجهك (المشغل).

4.1.2-1-موضع تركيب رأس الطباعة

4.1.2-2-موضع تركيب الحلقة المطاطية

4.1.2-3-تم تركيب حلقة مطاطية

4.1.2-4-رأس الطباعة المتوازي مع قاعدة العربة

4.1.2-5-مشغل مواجهة رمز الاستجابة السريعة

4.2 تأمين رأس الطباعة:

هناك طريقتان لتأمين رأس الطباعة، اعتمادًا على ما إذا كان يتم استخدام حامل مثبط الحبر:

بدون حامل مثبط الحبر
قم بتثبيت رأس الطباعة مباشرة على العربة باستخدام المطابقة المسبقة مسامير قصيرة(انظر الشكل 4.2-1)

مع حامل مثبط الحبر
قم بمحاذاة فتحات البراغي الخاصة بحامل مثبط الحبر مع تلك الموجودة على رأس الطباعة.
ثم استخدم المطابقة المسبقةمسامير طويلة لتثبيت حامل مخمد الحبر ورأس الطباعة معًا على العربة. (انظر الشكل 4.2-3)

5. تركيب المثبطات وتجهيز الحبر

يتناول هذا القسم كيفية تثبيت المثبطات في الاتجاه الصحيح، وتوصيلها برأس الطباعة، وإجراء تحضير الحبر بشكل صحيح.

5.1 ترتيب المخمدات بشكل صحيح

يجب تثبيت جميع مخمدات الحبر - بغض النظر عن شكلها أو ما إذا كان يتم استخدام حامل مخمد الحبر - في نفس الاتجاه، مع رأس الطباعة رمز الاستجابة السريعة في مواجهتك والجانب الموضح لكل مثبط متجهًا إلى اليسار.يرجى الرجوع إلى المخططات التالية لمعرفة أنواع المثبطات المختلفة.

5.2 توصيل المثبط برأس الطباعة

قم بإدخال المثبط بشكل عمودي في منفذ رأس الطباعة لتجنب تلف عمود الحبر أو سوء الاتصال.

5.3 حماية من التسرب أثناء ملء المثبط

ضع قطعة قماش خالية من الغبار أسفل وصلة كابل رأس الطباعة لمنع تسرب الحبر والدوائر القصيرة.

5.4 تقنية ملء المثبط المناسبة

امسك المثبط من حوافه الجانبية أثناء التحضير.
اسحب المحقنة برفق للسماح للحبر بالملء ببطء.
أبداً اضغط على المثبط. قد يؤدي ذلك إلى تلف الجزء الداخلي أو انسداد الفوهة.
عند استخراج الحبر، ارفع الطرف الأمامي للمثبط قليلاً إلى الأعلى بزاوية.

6. قائمة فحص ما قبل التشغيل

التحقق النهائي للنظام قبل تشغيل الطاقة

قبل تشغيل الطابعة، يرجى التحقق بعناية من جميع العناصر التالية نفسك.

بعد اكتمال التفتيش الخاص بك، يجب عليك أن أرسل صورًا لكل عنصر إلى فني LINKO الخاص بك للتأكيد. يرجى التأكد من أن الصور واضح وتم التقاطها من الزوايا الصحيحة.

لا تقم بتشغيل الطابعة حتى يؤكد أحد فنيي LINKO أنها آمنة.

⚠ إذا تم تشغيل الطابعة بدون في حالة تأكيد LINKO و حدوث ماس كهربائي، يتحمل المستخدم المسؤولية الكاملة.

✅رأس الطباعة مُثبّت بإحكام دون أي خلل ميكانيكي. انظر الشكل 6-1.

6-1 فحص تأمين رأس الطباعة

✅ تم محاذاة كابلات رأس الطباعة بشكل صحيح وتم تأمينها بالكامل.
انظر الشكل 6-2.

6-2 إدخال الكابل المسطح والتحقق من التسلسل

✅يتم تطبيق شريط الأسيتات بتغطية كاملة وبدون فجوات مرئية.
انظر الشكل 6-3.

6-3 فحص تثبيت الشريط

✅رأس الطباعة مُثبّت بإحكام دون أي خلل ميكانيكي. انظر الشكل 6-1.

6-1 فحص تأمين رأس الطباعة

✅ تم محاذاة كابلات رأس الطباعة بشكل صحيح وتم تأمينها بالكامل.
انظر الشكل 6-2.

إدخال الكابل المسطح L A3 والتحقق من التسلسل

6-2 إدخال الكابل المسطح والتحقق من التسلسل

✅يتم تطبيق شريط الأسيتات بتغطية كاملة وبدون فجوات مرئية.
انظر الشكل 6-3.

6-3 فحص تثبيت الشريط

✅تم تثبيت رأس الطباعة بشكل آمن دون أي لعب ميكانيكي.
انظر الشكل 6-1.

6-1 فحص تأمين رأس الطباعة

✅تم محاذاة كابلات رأس الطباعة بشكل صحيح وتم تأمينها بالكامل.
انظر الشكل 6-2.

6-2 تأكيد إدخال الكابل المسطح

✅يتم تطبيق شريط الأسيتات بتغطية كاملة وبدون فجوات مرئية.
انظر الشكل 6-3.

6-3 فحص تثبيت الشريط

✅تم تثبيت رأس الطباعة بشكل آمن دون أي لعب ميكانيكي.
انظر الشكل 6-1.

6-1 فحص تأمين رأس الطباعة

✅تم محاذاة كابلات رأس الطباعة بشكل صحيح وتم تأمينها بالكامل.
انظر الشكل 6-2.

6-2-تأكيد إدخال الكابل المسطح

✅يتم تطبيق شريط الأسيتات بتغطية كاملة وبدون فجوات مرئية.
انظر الشكل 6-3.

6-3 فحص تثبيت الشريط

✅تم تثبيت رأس الطباعة بشكل آمن دون أي لعب ميكانيكي.
انظر الشكل 6-1.

6-1 فحص تأمين رأس الطباعة

✅تم محاذاة كابلات رأس الطباعة بشكل صحيح وتم تأمينها بالكامل.
انظر الشكل 6-2.

إدخال الكابل المسطح والتحقق من التسلسل K402

6-2-إدخال الكابل المسطح والتحقق من التسلسل

✅يتم تطبيق شريط الأسيتات بتغطية كاملة وبدون فجوات مرئية.
انظر الشكل 6-3.

6-3 فحص تثبيت الشريط

✅ تم توصيل مخمدات الحبر بالترتيب والاتجاه الصحيحين. انظر الشكلين 6-4-1 و6-4-2.

أ-6044:

مخطط منطقي لفحص توصيل الكابل المسطح 6-4-1-SC-1801

فحص توصيل الكابل المسطح - الصورة الفعلية P A3V3

6-4-2-فحص توصيل الكابل المسطح-الصورة الفعلية-SC-1801

7. نصائح السلامة والصيانة

يُلخص هذا القسم احتياطات السلامة الرئيسية وتذكيرات الصيانة طويلة الأمد. وهو قائمتك النهائية قبل تشغيل الجهاز، ومرجعك اليومي لحماية رأس الطباعة.

7.1 تذكيرات السلامة الهامة

قم دائمًا بإيقاف تشغيل الطابعة وفصلها عن التيار الكهربائيقبل التعامل مع رأس الطباعة أو الكابلات أو المثبطات.
لا تلمس سطح الفوهة أبدًا، منافذ الحبر، أو دبابيس الكابل.هذه المناطق حساسة للغاية وسهلة التلف.
افتح حزمة رأس الطباعة فقط عندما تكون جاهزًا للتثبيتبمجرد فتح رأس الطباعة، لا يمكن إرجاعه أو استرداد ثمنه.
تأكد من أن منطقة عملك نظيفة وجافة وخالية من الكهرباء الساكنة.

7.2 المواد والأدوات الصحيحة

استخدم الأصلي فقط أو موصى به رسميًا الكابلات، والمثبطات، والبراغي، وشريط الأسيتات.

لا تستبدل شريط الأسيتات بشريط لاصق قياسي—سيؤدي هذا إلى إبطال الختم وقد يتسبب في حدوث دوائر قصيرة.

تجنب استخدام الحبر منتهي الصلاحية أو الملوث أو رديء الجودة لمنع الانسداد والتلف.

7.3 أفضل ممارسات الصيانة اليومية

قم بتشغيل مهمة طباعة واحدة على الأقل يوميًالتجنب جفاف الحبر في الفوهات.
يؤدي فحوصات منتظمة للفوهةوتنظيف رؤوس الطباعة حسب الحاجة.
إذا ظلت الطابعة خاملة لأكثر من 48 ساعة، قم بتنظيف رأس الطباعة.
قم بفحص وصلات المثبط والكابلات أسبوعيًا بحثًا عن التسرب أو التراخي أو التآكل.

7.4 التأكيد الإلزامي قبل تشغيل الطاقة

✅ بعد إكمال جميع خطوات التثبيت، قم بالتقاط صور لما يلي وأرسلها إلى فني LINKO الخاص بك للموافقة عليها:

موضع رأس الطباعة والتركيب
توجيه الكابلات والاتصال
شريط أسيتات للإغلاق
تسلسل اتصال المثبط

⚠ لن يُسمح بتشغيل الطاقة إلا بعد تأكيد LINKO بشكل صريح.
إذا قمت بتشغيل الطابعة بدون موافقة، فأنت المسؤول الكامل عن أي ضرر.

✅ ملاحظة أخيرة

رأس الطباعة هو أهم وأضعف مكونات طابعتك. التركيب الدقيق والصيانة الدورية ضروريان لأداء الطابعة وعمرها الافتراضي. في حال وجود أي شك، اتصل بالدعم الفني لشركة LINKO قبل المتابعة.

✅ إذا كان كل شيء جاهزًا ومؤكدًا من قبل LINKO، انتقل إلى الخطوة التالية:

👉 A-602 الخطوة 1 - تشغيل الطاقة والتحقق

👉 A-604 الخطوة 1 - تشغيل الطاقة والتحقق

👉 L-402 الخطوة 1 – تشغيل الطاقة والتحقق

👉 L-A3 الخطوة 1

👉K-602 الخطوة 1 - تشغيل الطاقة والتحقق

👉K-604 الخطوة 1 - تشغيل الطاقة والتحقق

👉 K-402 الخطوة 1 - تشغيل الطاقة والتحقق

👉 UDY-603 الخطوة 1 - تشغيل الطاقة والتحقق

👉 UDY-403 الخطوة 1 - تشغيل الطاقة والتحقق

👉 P-6090 الخطوة 1 - تشغيل الطاقة والتحقق

👉 P-A3 الخطوة 1 – تشغيل الطاقة والتحقق

👉 M-4060 الخطوة 1 - تشغيل الطاقة والتحقق

👉 SC-1801 الخطوة 1 - تشغيل الطاقة والتحقق

👉 SK-1802 الخطوة 1 - التشغيل والتحقق

👉 SK-1804 الخطوة 1 - تشغيل الطاقة والتحقق

👉 SX-1908 الخطوة 1 - تشغيل الطاقة والتحقق

دليل تركيب رأس الطباعة-A602L402أ604ل-أ3K602/KM-602ك604K402يو دي واي 603يو دي واي 403P6090بي-ا3م-4060SC-1801SK-1802SK-1804SX-1908

محتويات

شرح المصطلحات الفنية

1. تحضير رأس الطباعة قبل التثبيت

1.1 التحقق من توافق طراز رأس الطباعة

1.2 قم بإيقاف تشغيل الطابعة تمامًا

1.3 فحص الكابلات والفتحة

2. توصيل رأس الطباعة بالكابلات المسطحة

2.1 تجنب ملامسة الفوهة

2.2 قم بتوصيل كابل رأس الطباعة بشكل آمن

2.3 استخدم شريط الأسيتات لمنع التسرب

3. توصيل الكابلات المسطحة بلوحة النقل

3.1 التوجيه والاتصال باللوحة الرئيسية لـ A-602L-402أ-604ل-أ3K-602 وKM-602ك-604ك-402UDY-603يو دي واي-403P-6090بي-ا3م-4060SC-1801HSK-1802HSK-1804HSX-1908A

3.1.1 تأكيد المواضع المقابلة بين رؤوس الطباعة ومنافذ لوحة النقل

3.1.2 أوصاف المخططات

3.2 كابل مسطح قابل للطي مسبقًا لتسهيل التجميع

3.2 الطراز: A-6048 التوجيه والاتصال باللوحة الرئيسية

3.2.1 تأكيد المواضع المقابلة بين رؤوس الطباعة ومنافذ لوحة النقل

3.2.2 أوصاف المخططات

3.2 الطراز: K-602*H أو KM-602*H التوجيه والاتصال باللوحة الرئيسية

3.2.1 تأكيد المواضع المقابلة بين رؤوس الطباعة ومنافذ لوحة النقل

3.2.2 أوصاف المخططات

3.2 الطراز: K-604*H التوجيه والاتصال باللوحة الرئيسية

3.2.1 تأكيد المواضع المقابلة بين رؤوس الطباعة ومنافذ لوحة النقل

3.2.2 أوصاف المخططات

3.2 الطراز: P-6090XP التوجيه والاتصال باللوحة الرئيسية

3.2.1 تأكيد المواضع المقابلة بين رؤوس الطباعة ومنافذ لوحة النقل

3.2.2 أوصاف المخططات

3.2 الطراز: P-A3XP التوجيه والاتصال باللوحة الرئيسية

3.2.1 تأكيد المواضع المقابلة بين رؤوس الطباعة ومنافذ لوحة النقل

3.2.2 أوصاف المخططات

3.2 الطراز: M-4060XP التوجيه والاتصال باللوحة الرئيسية

3.2.1 تأكيد المواضع المقابلة بين رؤوس الطباعة ومنافذ لوحة النقل

3.2.2 أوصاف المخططات

3.3 إجراء التشغيل القياسي لإدخال الكابل المسطح وتوصيله

3.3 كابل مسطح قابل للطي مسبقًا لتسهيل التجميع

3.4 إجراء التشغيل القياسي لإدخال الكابل المسطح وتوصيله

3.4 إجراء التشغيل القياسي لإدخال الكابل المسطح وتوصيله

4. تركيب رأس الطباعة في العربة

4.1 التوجيه والمحاذاة:

4.1.1 خطوات الاتجاه والمحاذاة لـ P-6090V1/P-6090V3/P-6090G

4.1.2 خطوات الاتجاه والمحاذاة لـ P-6090XP

4.1.1 خطوات الاتجاه والمحاذاة لـ P-A3V3

4.1.2 خطوات الاتجاه والمحاذاة لـ P-A3XP

4.1.1 خطوات الاتجاه والمحاذاة لـ M4060V1/M4060V3

4.1.2 خطوات الاتجاه والمحاذاة لـ M-4060XP

4.2 تأمين رأس الطباعة:

5. تركيب المثبطات وتجهيز الحبر

5.1 ترتيب المخمدات بشكل صحيح

5.2 توصيل المثبط برأس الطباعة

5.3 حماية من التسرب أثناء ملء المثبط

5.4 تقنية ملء المثبط المناسبة

6. قائمة فحص ما قبل التشغيل

أ-6044:

7. نصائح السلامة والصيانة

7.1 تذكيرات السلامة الهامة

7.2 المواد والأدوات الصحيحة

7.3 أفضل ممارسات الصيانة اليومية

7.4 التأكيد الإلزامي قبل تشغيل الطاقة

3.2 الطراز: K-602H أو KM-602H التوجيه والاتصال باللوحة الرئيسية
