Panduan Inspeksi dan Penggantian Saklar Mikro Carriage Home

Model yang Berlaku: Printer DTF LINKO Seri A60

Apabila salah satu dari kondisi berikut terjadi, maka sakelar mikro rumah kereta harus diperiksa:

Sirkulasi tinta putih tidak dapat dimulai dalam mode siaga.
Printer menyala setelah mencetak, tetapi sirkulasi tinta putih tidak berjalan.
Tim Dukungan Teknis LINKO meminta inspeksi ini.

1. Inspeksi dan Penilaian Sinyal Sakelar Mikro

1.1 Deskripsi Inspeksi

Itu sakelar mikro rumah kereta Digunakan untuk mendeteksi apakah kereta cetak telah kembali ke posisi awal.

Ketika kereta mencapai posisi awal dan mengaktifkan sakelar mikro:

Saklar mikro mengirimkan sinyal ke Papan kontrol PLC
Sinyal tersebut ditampilkan pada Input X2 sebagai lampu indikator
Itu Lampu indikator X2 ON/OFF menunjukkan apakah sakelar mikro telah terpicu

Dengan memeriksa Status lampu indikator X2, kondisi sinyal sakelar mikro dapat dipastikan.

1.2 Pemeriksaan Pemicu Manual

Tekan dan tahan "KIRI" pada panel kontrol
untuk menggerakkan kereta menjauh dari posisi awal.
Gunakan tangan Anda atau alat untuk menekan sakelar mikro rumah kereta
sambil mengamati Lampu indikator X2 pada papan kontrol PLC
(Lihat Gambar 1)

1.3 Hasil Putusan dan Tindakan

Tekan sakelar mikro
→ Kereta berada di posisi awal
→ Lampu indikator X2 menyala
Lepaskan sakelar mikro.
→ Kereta meninggalkan posisi awal
→ Lampu indikator X2 mati

Hasil Putusan:

✅ Normal
Lampu indikator X2 berubah sesuai dengan tindakan tekan/lepas.
→ Sinyal sakelar mikro normal. Tidak perlu penggantian.
❌ Abnormal
Lampu indikator X2 tidak berubah
(selalu AKTIF atau selalu NONAKTIF)
→ Sinyal sakelar mikro tidak normal. Saklar mikro harus diganti.

2. Prosedur Penggantian Sakelar Mikro

2.1 Persiapan Sebelum Penggantian

Tekan dan tahan "KIRI" pada panel kontrol untuk menggerakkan kereta menjauh dari sakelar mikro (Lihat Gambar 2.1-1 / 2.1-2)
Tekan tombol sakelar berhenti darurat untuk menghentikan pencetak (Lihat Gambar 2.1-3)
Peringatan Keselamatan:
Matikan sakelar daya utama printer dan cabut kabel daya sebelum melakukan pengoperasian apa pun.
Kegagalan melakukan hal tersebut dapat menyebabkan sengatan listrik atau kerusakan permanen pada sensor. (Lihat Gambar 2.1-4)
Tip:
Ambil foto yang jelas. dari instalasi sakelar mikro asli untuk referensi selama instalasi ulang. (Lihat Gambar 2.1-6)

2.2 Lepaskan Sakelar Mikro Lama

2.2.1 Lepaskan sekrup yang mengencangkan braket sakelar mikro. (Lihat Gambar 2.2.1)

2.2.2 Lepaskan sekrup yang mengencangkan sakelar mikro ke braket, lalu pisahkan sakelar mikro dari braket. (Lihat Gambar 2.2.2-1/2.2.2-2)

2.2.3 Lepaskan kedua kabel, lalu lepaskan sakelar mikro lama. (Lihat Gambar 2.2.3-1/2.2.3-2)

2.3 Memasang Sakelar Mikro Baru

2.3.1 Sambungkan kembali kabel ke sakelar mikro yang baru (Lihat Gambar 2.3.1)

2.3.2 Sejajarkan sakelar mikro dengan lubang pemasangan pada braket,
Kemudian kencangkan sekrup untuk mengamankannya. (Lihat Gambar 2.3.2-1/2.3.2-2)

3. Inspeksi Saat Perangkat Dinyalakan

Periksa kembali semua sambungan kabel untuk memastikan tidak ada yang longgar atau sambungan terbalik.
Colokkan kabel daya dan nyalakan sakelar daya utama printer(Lihat Gambar 2.1-5)
Putar sakelar berhenti darurat searah jarum jam untuk melepaskannya. (Lihat Gambar 3-1)
Tekan "MEMASUKI" pada panel kontrol untuk mengembalikan kereta ke posisi semula. (Lihat Gambar 3-2)

4. Kriteria Penilaian Akhir

Pengangkutan pada posisi rumah
→ Sakelar mikro diaktifkan

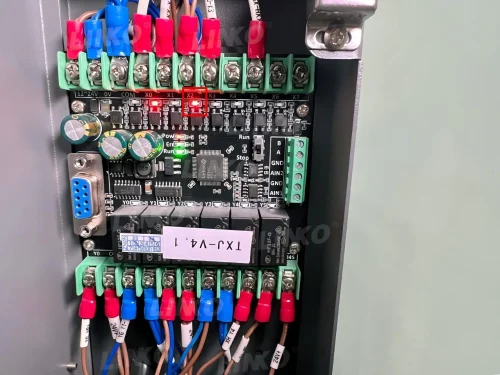

→ Lampu indikator X2 menyala(Lihat Gambar 4-1)
Mengangkut dari posisi rumah
→ Sakelar mikro dilepas

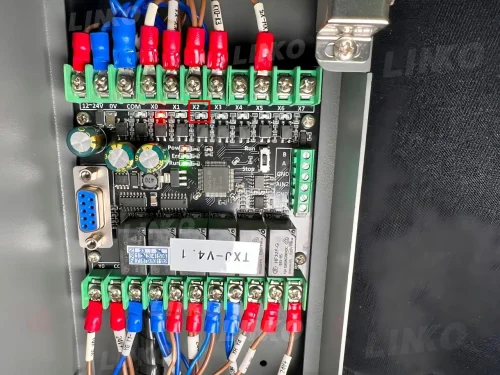

→ Lampu indikator X2 mati(Lihat Gambar 4-2)

Jika status lampu indikator sesuai dengan deskripsi di atas, sinyal sakelar mikro normal, dan pencetak dapat melanjutkan ke pengoperasian normal atau penyesuaian lebih lanjut.

❌ Kondisi dan Tindakan Abnormal

Jika, setelah penggantian dan penyalaan daya, lampu indikator X2 tidak berubah (selalu menyala atau selalu mati) saat kereta bergerak:

Periksa apakah kabel sakelar mikro terhubung dengan benar.
Periksa apakah arah pemasangan sesuai dengan struktur aslinya.
Periksa apakah kabel terjepit atau tertarik oleh braket atau wadahnya.

Jika semua pengecekan sudah benar, silakan hubungi Dukungan Teknis LINKO untuk bantuan lebih lanjut.

Dukungan Teknis LINKO
Email: support@dtflinko.com
Situs web: www.dtflinko.com
