Seri K60 | Modul Daya Multi-Output

Panduan Inspeksi dan Penggantian

Model yang Berlaku: Printer DTF Seri LINKO K60

1. Fungsi Modul Daya Secara Keseluruhan

Printer ini menggunakan beberapa modul daya untuk memasok daya ke berbagai sistem.

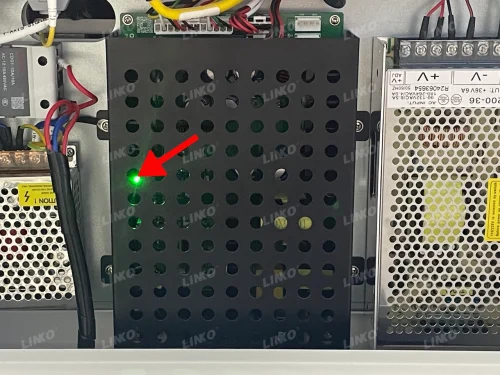

Itu Modul Daya Keluaran Ganda merupakan unit daya utama printer.
Alat ini menyediakan output DC 24V dan 42V untuk komponen-komponen berikut:

Beberapa keluaran DC: 24V / 42V
Papan utama
Papan Penggerak (24V / 42V)
Papan Kontrol Suhu
Papan Tegangan Tinggi (Saluran 2)

1.1 Modul Daya Independen Lainnya (Tidak Dibahas dalam Panduan Ini)

Modul daya berikut merupakan unit independen dan tidak termasuk dalam dokumen ini:

Modul Daya 24VPompa sirkulasi tinta putih dan motor pengaduk tinta putih
Modul Daya 36V: Motor sumbu X dan penggerak sumbu Y

Catatan: Panduan ini berlaku hanya ke Modul Daya Keluaran Ganda.
Untuk modul daya 24V dan 36V, silakan merujuk ke dokumen yang sesuai.

2. Diagram Pengkabelan Modul Daya Multi-Output

Kategori	Tidak.	Tegangan / Warna Kabel	Deskripsi
Input AC	1	AC 200–240VN (Biru) / L (Merah)	Input daya AC eksternal
Keluaran DC	2	DC 24V	Output ke Papan Tegangan Tinggi (Saluran 2)
Keluaran DC	3	DC 24V	Output ke Papan Kontrol Suhu
Keluaran DC	4	DC 42V	Output ke Papan Kereta
Keluaran DC	⑤	DC 24V	Output ke Mainboard
Keluaran DC	⑥	DC 24V	Output ke Papan Kereta
Tanah	⑦	GND	Pembumian pelindung

3. Prosedur Pemeriksaan Kerusakan

Urutan Standar: Periksa AC Ter 먼저, Kemudian DC

⚠ Penting
Jika input AC eksternal (①) tidak memiliki daya,
semua output DC (②–⑥) akan terbaca 0V.
Ini normal dan melakukan bukan Menunjukkan kegagalan modul daya.
Selalu periksa Masukan AC terlebih dahuluKemudian, periksa output DC-nya.

3.1 Peringatan Keselamatan

Lakukan pengukuran tegangan dengan perangkat dalam keadaan menyala.
Putuskan sambungan daya sepenuhnya sebelum mengganti modul daya.
Gunakan sarung tangan berinsulasi untuk menghindari kontak dengan sirkuit yang terbuka.

3.2 Pemeriksaan Input AC Eksternal (Input AC, Titik Uji ①)

Mode Multimeter: ACV 600V
Metode Pengukuran:

Probe hitam → AC-N1 (Netral)
Probe merah → AC-L1 (Aktif)

Nilai Normal: AC 200–240V

Jika normal, lanjutkan ke pemeriksaan output DC.
Jika 0V atau tidak stabil, ini adalah bukan Kerusakan modul daya. Periksa:

Koneksi kabel daya
Saklar daya utama
Sakelar berhenti darurat
stopkontak
Kabel dan terminal AC

(Lihat Gambar 3.2)

3.3 Inspeksi Keluaran DC dan Evaluasi Hasil (Keluaran DC ②–⑥)

Langkah ini memeriksa apakah output DC dari Modul Daya Multi-Output normal.

Mode Multimeter: Tegangan DC 200V

3.3.1 Titik Pengukuran Keluaran DC (Ukur Secara Berurutan)

Ukur keluaran DC dalam urutan berikut:

② Output Papan Tegangan Tinggi (24V)
③ Output Papan Kontrol Suhu (24V)
⑥ Output Papan Kereta (24V)
⑤ Output papan utama (24V)
④ Output Papan Kereta (42V)

(Lihat Gambar 3.3.1-1 hingga Gambar 3.3.1-5)

3.3.2 Rentang Tegangan Normal

Rangkaian 24V (②③⑤⑥): 22–25V(±10%)(Lihat Gambar 3.3.2-1)
Rangkaian 42V (④): 40–44V(±10%)(Lihat Gambar 3.3.2-2)

3.3.3 Evaluasi dan Tindakan

Hasil Pengukuran	Status	Tindakan
Semua output DC berada dalam kisaran normal.	✅ Modul daya normal	Tidak perlu penggantian.
Output DC normal, tetapi komponen tidak berfungsi.	✅ Modul daya normal	Lanjutkan ke Bagian 3.4
Setiap keluaran DC bernilai 0V atau rendah.	❌ Kerusakan modul daya	Ganti Modul Daya Multi-Output

⚠ Penting

Lanjutkan ke Bagian 3.4 hanya setelah memastikan bahwa Semua output DC normal..
Jika ada keluaran DC yang tidak normal, jangan lanjutkan pemeriksaan komponen.

3.4 Inspeksi Tegangan Input Komponen

(Hanya setelah modul daya dipastikan normal)

Langkah ini digunakan untuk menentukan apakah daya telah disalurkan ke komponen tersebut.
atau apakah komponen itu sendiri yang rusak.

3.4.1 Target Inspeksi

Input Papan Tegangan Tinggi (24V) (Lihat Gambar 3.4.1-1)
Input Papan Kontrol Suhu (24V) (Lihat Gambar 3.4.1-2)
Input Papan Kereta (24V) (Lihat Gambar 3.4.1-3)
Input Papan Kereta (42V) (Lihat Gambar 3.4.1-4)
Input papan utama (24V) (Lihat Gambar 3.4.1-5)

3.4.2 Metode Pengukuran Multimeter

Mode: DCV
Probe hitam: GND
Probe merah: Input daya komponen
Kondisi pengukuran: Perangkat dalam keadaan menyala

3.4.3 Evaluasi dan Tindakan

Status Tegangan Masukan	Status	Tindakan
Tegangan normal, komponen berfungsi	Normal	Tidak diperlukan tindakan apa pun.
Tegangan 0V atau mendekati 0V. Tegangan rendah atau tidak stabil.	Daya tidak tersalurkan	Periksa kabel dan konektor. Jika normal, ganti kabelnya.
Tegangan normal, tetapi komponen tidak berfungsi.	Kerusakan komponen	Ganti komponen tersebut
