Nyomtatás kezdőpozíciójának beállítási útmutatója

Alkalmazható modell: LINKO DTF nyomtató (BYHX kártya)

1. A nyomtatás kezdőpozíciójának beállítását igénylő feltételek

Fúvóka tesztminta nyomtatásakor, ha a színsávok vagy a tesztminta a film tényleges nyomtatási területén kívülre kerül nyomtatásra (például média klipekre nyomtatva), a nyomtatás kezdőpozícióját módosítani kell. (Lásd az 1. ábrát)

2. Ellenőrzések a nyomtatás kezdőpozíciójának beállítása előtt (Fontos)

A nyomtatás kezdőpozíciójának beállítása előtt először ellenőrizze, hogy a nyomtató rendelkezik-e nyomtatási platformmal méretarányos vonalzó, majd közvetlenül válassza ki a megfelelő működési módszert:
– 1. eset: Nyomtatóplatform-méretarányos nyomtató
→ Kövesse a következő lépéseket: 4. fejezet (Lásd a 2-1. ábrát)
– 2. eset: Nyomtatóplatform-méretező vonalzó nélkül
→ Kövesse a következő lépéseket: 5–6. fejezet (Lásd a 2-2. ábrát)

3. Referencia távolság Magyarázat

A „színsáv kezdőpozíciója körülbelül 1 cm „a film jobb szélétől” ebben az útmutatóban említett csak egy ajánlott referenciaérték, nem egy rögzített vagy kötelező szabvány.
Ennek az értéknek a célja, hogy gyorsan megállapítja a kezdeti alapvonalat a nyomtatás kezdőpozíciójához, és annak meghatározásához, hogy a nyomtatás kezdőpozíció belépett-e egy ésszerű nyomtatási területre.
A tényleges használat során apró különbségek lehetnek a nyomtatók között:
Néhány nyomtató körülbelül ... óránként éri el a legjobb eredményeket. 1 cm.
Mások jobban teljesíthetnek körülbelül 1,5 cm.

Nem kell törekedni a tökéletes konzisztenciára. Amíg a színsávok kinyomtatódnak stabilan a filmen, a kiigazítás hatékonynak tekinthető.

4. 1. eset: Nyomtató skálázóval

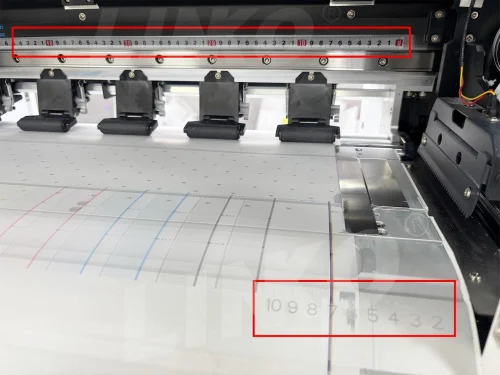

Ez a szakasz a nyomtatóplatform-méretarányos vonalzóval felszerelt nyomtatókra vonatkozik. (Lásd a 2-1. ábrát)

4.1 Működési lépések

4.1.1 A színsáv nyomtatásának kezdőpozíciójának meghatározása

A film jobb szélét referenciapontként használva mérje meg 1 cm-rel balra.

Használja ezt a pozíciót a tesztminta színsávjainak ajánlott nyomtatási kezdőpozíciójaként.
(Lásd a 4.1.1. ábrát).

Megjegyzés: Az ajánlott referenciatávolság 1 cm.

4.1.2 A skálázó értékének leolvasása

Ellenőrizze a nyomtatási platform skálázóján a megfelelő értéket. 1 cm pozíció.
Jegyezd fel ezt az értéket, például: 6,4 cm(Lásd a 4.1.2. ábrát)

4.1.3 Nyissa meg a Nyomtatókezelő szoftvert

Kattintson duplán a „PM” ikonra a számítógép asztalán a szoftver fő felületének eléréséhez (lásd a 4.1.3. ábrát).

4.1.4 Adja meg a léptékező vonalzó értékét

A „X” paraméter A bal felső sarokban található mezőbe írja be a rögzített méretarányt 6.4
(Lásd a 4.1.4. ábrát).

4.2 Beállítás megerősítése

Kattintson a menüsorban a „Fúvóka” lehetőségre a tesztminta kinyomtatásához (lásd a 4.2-1. ábrát).
Figyelje meg, hogy a színsáv kezdőpozíciója körülbelül 1 cm-re van-e a film jobb szélétől (lásd a 4.2-2. ábrát).

4.3 Eredményellenőrzés és a következő lépések:

Ha a színsáv kezdőpozíciója megfelelő (kb. 1 cm):
→ Ez azt jelzi, hogy a nyomtatás kezdőpozíciója megfelelően kalibrálva lett, és a beállítás befejeződött.
Ha a színsáv kezdőpozíciója még mindig nem körülbelül 1 cm:
→ Kérjük, kövesse az alábbi lépéseket:

Győződjön meg róla, hogy a fólia laposan van lefektetve és rögzítve, valamint hogy a fólia széle a platformhoz igazodik.
Mérje meg újra a fólia jobb szélétől 1 cm-re lévő skálázó értékét.
Írja be újra az újonnan mért értéket a „X” paraméter mező
Kattintson a „Szórófej” ismét egy tesztminta kinyomtatásához ellenőrzés céljából

Beállítás kész:
A színsáv kezdőpozíciója körülbelül 1 cm a film jobb szélétől.

5. 2. eset: Nyomtató skálázó nélkül

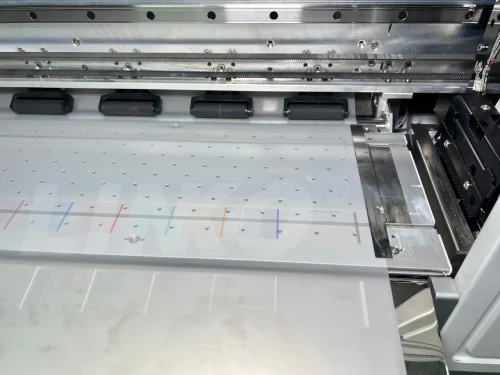

Méretjelölés nélküli nyomtatókra alkalmazható (lásd a 2-2. ábrát)

Kalibrációs módszer leírása:
Fizikai méretarány-hivatkozás hiányában a nyomtatás kezdőpozícióját a következő eljárással kell kalibrálni:
Nyomtatás → Mérés → Számítás → Beállítás.

5.1 Működési lépések

5.1.1 Nyissa meg a Nyomtatókezelő szoftvert

Kattintson duplán a számítógép asztalán található „PM” ikonra a szoftver fő felületének eléréséhez (lásd az 5.1.1. ábrát).

5.1.2 Az „X” paraméter értékének beállítása

Módosítsa az értéket a bal felső sarokban található „X” paramétermezőben (lásd az 5.1.2. ábrát):

Növelje az X értéket → A nyomtatás kezdőpozíciója balra tolódik → A teljes minta balra tolódik
Csökkentse az X értéket → A nyomtatás kezdőpozíciója jobbra tolódik → A teljes minta jobbra tolódik

6. Beállítási példa mérőléc nélküli nyomtatókhoz

(A színes sávok nincsenek a filmre nyomtatva)

6.1 A három szükséges érték azonosítása

Amikor a nyomtatási platform nincs méretarányos vonalzója, három érték szükségesek az új nyomtatási kezdőpozíció kiszámításához X:

Egy fix referenciaérték: a célpozíció, ahol a színsávoknak végül meg kell jelenniük
Egy mért érték: az aktuális pozíció, ahol a színsávok valójában megjelennek
Egy szoftverérték: a szoftverben megjelenített aktuális X érték

Kövesse az alábbi lépéseket a három érték sorrendben történő megszerzéséhez.

6.1.1 A célszín sáv pozíciójának megerősítése

(Mérés nem szükséges)

A színsávokat végül a fóliára kell nyomtatni és elhelyezni körülbelül 1 cm-re a film jobb szélétől. (Lásd a 6.1-1. ábrát)

Ez 1 cm az értéket csak referenciaként használjuk.
Nincs szükség mérésre. Jegyezze fel közvetlenül a következőképpen:

Célpozíció = 1 cm

6.1.2 Az aktuális színsáv pozíciójának mérése

(Mérés szükséges)

Vonalzó segítségével mérd meg a távolságot a kettő között a színsávok aktuális kezdőpozíciója és a film jobb széle. (Lásd a 6.1-2. ábrát)

Jegyezd fel a mért értéket, például:

Aktuális távolság = 0,4 cm

6.1.3 Az aktuális X érték ellenőrzése a szoftverben

Nyissa meg a Nyomtatókezelő szoftvert, és ellenőrizze a X paraméter értéke a felület bal felső sarkában jelenik meg. (Lásd a 6.1-3. ábrát)

Jegyezd fel ezt az értéket, például:

Eredeti X érték = 5 cm

6.2 Új X érték kiszámítása

Miután megkapta a fenti három értéket, számítsa ki az új X értéket a következő képlettel:
Új X érték = Eredeti X érték + Célpozíció + Aktuális távolság

6.2.1 Példaszámítás

Eredeti X érték: 5 cm
Cél pozíció: 1 cm
Jelenlegi távolság: 0,4 cm
Számítási eredmény:
Új X érték = 5 + 1 + 0,4 = 6,4 cm
Belépés 6.4 cm-t a szoftver „X” paramétermezőjébe
(Lásd a 6. ábrát.)

Megjegyzések (Csak referenciaként)

Célpont pozíciója (1 cm): a színsávok kívánt végső pozíciója
Jelenlegi távolság: a színsávok aktuális helyzete
Új X érték: a színsávok aktuális pozícióból célpozícióba mozgatásához használt paraméter

6.3 Újranyomtatás és eredményellenőrzés

Kattintás "Szórófej" a szoftverben tesztminta nyomtatásához
(Lásd a 6.3-1. ábrát)
Figyelje meg a színsáv kezdőpozíciója és a film jobb széle közötti távolságot
(Lásd a 6.3-2. ábrát)

Ítéleti és kiigazítási szabályok:

Ha a mért távolság nagyobb 1 cm-nél nagyobb:
→ A nyomtatás kezdőpozíciója balra eltolt
→ Csökkentse az X értéket ennek megfelelően
→ Ajánlott beállítási magasság lépésenként: 0,2–0,5 cm
Ha a távolság kevesebb 1 cm-nél nagyobb:
→ A nyomtatás kezdőpozíciója el van tolva a jobbra
→ Növelje az X értéket ennek megfelelően
→ Ajánlott beállítási magasság lépésenként: 0,2–0,5 cm
Minden beállítás után kattintson "Szórófej" újra kinyomtatni és ellenőrizni.

Korrekció befejezési kritériumai:
A színsáv kezdőpozíciója körülbelül 1 cm a film jobb szélétől.

7. Befejezés

A nyomtatás kezdőpozíciójának beállítása befejeződött.
Most már elkezdődhet a normál nyomtatás.
