LINKO alaplap csere és bekötési útmutató

Alkalmazható modell: LINKO K605BA602KM-602BY603Y402 UV DTF nyomtató

1. lépés. Előkészületek a kezdés előtt

1.1 Aktiválja a vészleállító kapcsolót: Nyomja meg a vészleállító kapcsolót a nyomtató leállításához (lásd az 1.1. ábrát).

1.1 Kapcsolja ki a főkapcsolót: Engedje el a főkapcsolót a gép áramkörének leválasztásához. (Lásd az 1.1. ábrát)

1.2 Biztonsági figyelmeztetés: Bármilyen művelet előtt mindig kapcsolja ki a készüléket, és húzza ki a tápkábelt a konnektorból.

Ennek elmulasztása áramütést vagy az alaplap maradandó károsodását okozhatja.

1.3 Tipp: Használd a telefonod a felvételhez tiszta fotók az eredeti alaplapi kábelezésrőlEzek a fotók segítenek később a kábelek helyes újracsatlakoztatásában.

2. lépés. A régi alaplap eltávolítása

2.1 Alaplap bekötési rajza.

Nem.	Interfész	Kábelazonosító	Leírás	Kábeltípus
①	Teljesítménybemenet	–	Fő 24 V-os tápfeszültség bemenet	Piros-fekete-sárga kábel
②	Hidratáló hatás	HIDRATÁLÓ VONALVONAL	Nedvesítő szivattyút vagy szelepet vezérel (DO kimenet)	Sárga-piros jelkábel
③	Tintaszivattyú jel	TINTASZIVATTYÚ VEZETÉK	A tintaszivattyú BE/KI kapcsolását vezérli (DO kimenet)	Fekete-sárga jelkábel
④	Zárómotor (Z-tengely vezérlés)	–	Vezérli a kupakemelő motort (Z-tengely kimenet)	Kék-piros-fekete-zöld többeres kábel
⑤	Billentyűzet / USB vezérlés	–	Billentyűzet kommunikációs port	USB-kábel
⑥	Optikai szál (SFP port)	–	Fő adatkommunikáció (összeköti az alaplapot és a kocsi panelt)	SFP optikai kábel
⑦	Papírkifogyás-érzékelő (XIN0.4)	J501 PAPÍRHIÁNY ÉRZÉKELŐ	Papírkifogyás állapotának érzékelése (bemeneti jel)	Jelkábel
⑧	Ütközésgátló érzékelő (XIN0.3)	FEJ ÜTKÖZÉS ELLENI ÉRZÉKELŐ	Nyomtatófej ütközésének érzékelése (bemeneti jel)	Jelkábel
⑨	Lezárás origója (XIN0.1)	J502 ABLAKTÖRLŐ MOTOROS	Érzékeli a lezárás alaphelyzetét (bemeneti jel)	Jelkábel
⑩	X tengely origója (XIN0.0)	X-TENGELYES EREDETÉRZÉKELŐ	Érzékeli a kocsi alaphelyzetét (bemeneti jel)	Jelkábel
⑪	X-tengely motorjel	X-TENGELY JEL	X-tengelyes szervomotor vezérlése (impulzus + irány)	Többmagos kábel
⑫	Y tengely motorjel	Y-TENGELY JEL	Y tengelyű szervomotor vezérlése (impulzus + irány)	Többmagos kábel
⑬	PC USB 3.0	–	Kommunikáció számítógéppel	USB 3.0 kábel

Nem.	Interfész	Kábelazonosító	Leírás	Kábeltípus
①	Y tengely motorjel	–	Y tengelyű szervomotor vezérlése (impulzus + irány)	Jelkábel
②	Zárómotor (Z-tengely vezérlés)	TINTAKERET MOTOROK	Vezérli a kupakemelő motort (Z-tengely kimenet)	Többmagos kábel
③	X tengely origója	X-TENGELYES EREDETÉRZÉKELŐ	Érzékeli a kocsi alaphelyzetét (bemeneti jel)	Jelkábel
④	Záróállomás-érzékelő	TINTAÁLLOMÁS ÉRZÉKELŐ	Tintatartály állapotának érzékelése (bemeneti jel)	Jelkábel
⑤	Papírkifogyás-érzékelő	–	Papírkifogyás állapotának érzékelése (bemeneti jel)	Jelkábel
⑥	Ütközésgátló érzékelő	Ütközésgátló jelzés	Nyomtatófej ütközésének érzékelése (bemeneti jel)	Jelkábel
⑦	Alaplapi jelkimenet	A FŐPANEL JELKIMENET	Vezérlőparancsok küldése külső eszközökre (kimeneti jel)	Jelkábel
⑧	Teljesítménybemenet	–	Fő 24 V-os tápfeszültség bemenet	Tápkábel
⑨	Tintaszivattyú jel	Tintaszivattyú	A tintaszivattyú BE/KI kapcsolását vezérli (DO kimenet)	Jelkábel
⑩	Hidratáló hatás	PÁRATARTALOM J900-24V Kimenet	Nedvesítő szivattyút vagy szelepet vezérel (DO kimenet)	Sárga-piros jelkábel
⑪	Billentyűzet / USB vezérlés	PM200 ZHTO	Billentyűzet kommunikációs port	USB-kábel
⑫	Optikai szál (SFP port)	–	Fő adatkommunikáció (összeköti az alaplapot és a kocsi panelt)	SFP optikai kábel
⑬	X-tengely motorjel	X-TENGELY JEL	X-tengelyes szervomotor vezérlése (impulzus + irány)	Jelkábel

Nem.	Interfész	Kábelazonosító	Leírás	Kábeltípus
①	Tintaszivattyú jel	–	A tintaszivattyú BE/KI kapcsolását vezérli (DO kimenet)	Jelkábel
②	Papírkifogyás-érzékelő	–	Papírkifogyás állapotának érzékelése (bemeneti jel)	Jelkábel
③	X tengely origója	–	Érzékeli a kocsi alaphelyzetét (bemeneti jel)	Jelkábel
④	Billentyűzetes vezérlés	–	Billentyűzet kommunikációs port	Képernyőkábel
⑤	Származási hely korlátozása	–	Érzékeli a lezárás alaphelyzetét (bemeneti jel)	Jelkábel
⑥	Zárómotor (Z-tengely vezérlés)	–	Vezérli a kupakemelő motort (Z-tengely kimenet)	Jelkábel
⑦	Teljesítménybemenet	–	Fő 24 V-os tápfeszültség bemenet	Tápkábel
⑧	X-tengely motorjel	DIRX+ DIRX-PULX+ PULX-	X-tengelyes szervomotor vezérlése (impulzus + irány)	Jelkábel
⑨	Y tengely motorjel	DIRX+ DIRX-PULX+ PULX-	Y tengelyű szervomotor vezérlése (impulzus + irány)	Jelkábel
⑩	Optikai szál (SFP port)	–	Fő adatkommunikációs port bemenet (összeköti az alaplapot és a kocsi paneljét)	SFP optikai kábel
⑪	Optikai szál (SFP port)	–	Fő adatkommunikációs port kimenet (összeköti az alaplapot és a kocsi paneljét)	SFP optikai kábel
⑫	PC USB 3.0	–	Kommunikáció számítógéppel	USB-kábel

Nem.	Interfész	Kábelazonosító	Leírás	Kábeltípus
①	Tintaszivattyú jel	–	A tintaszivattyú BE/KI kapcsolását vezérli (DO kimenet)	Jelkábel
②	Papírkifogyás-érzékelő	–	Papírkifogyás állapotának érzékelése (bemeneti jel)	Jelkábel
③	X tengely origója	X-TENGELYES EREDETÉRZÉKELŐ	Érzékeli a kocsi alaphelyzetét (bemeneti jel)	Jelkábel
④	Billentyűzetes vezérlés	–	Billentyűzet kommunikációs port	Képernyőkábel
⑤	Származási hely korlátozása	–	Érzékeli a lezárás alaphelyzetét (bemeneti jel)	Jelkábel
⑥	Zárómotor (Z-tengely vezérlés)	–	Vezérli a kupakemelő motort (Z-tengely kimenet)	Jelkábel
⑦	Teljesítménybemenet	42V, 24V	Fő 24V és 42V tápfeszültség bemenet	Tápkábel
⑧	X-tengely motorjel	X-TENGELY JEL	X-tengelyes szervomotor vezérlése (impulzus + irány)	Jelkábel
⑨	Y tengely motorjel	–	Y tengelyű szervomotor vezérlése (impulzus + irány)	Jelkábel
⑩	Földvezeték	–
⑪	Optikai szál (SFP port)	–	Fő adatkommunikációs port bemenet (összeköti az alaplapot és a kocsi paneljét)	SFP optikai kábel
⑫	Optikai szál (SFP port)	–	Fő adatkommunikációs port kimenet (összeköti az alaplapot és a kocsi paneljét)	SFP optikai kábel
⑬	PC USB 3.0	–	Kommunikáció a számítógéppel	USB-kábel

Nem.	Interfész	Kábelazonosító	Leírás	Kábeltípus
①	Tintaszivattyú jel	–	A tintaszivattyú BE/KI kapcsolását vezérli (DO kimenet)	Jelkábel
②	Optikai szál (SFP port)	–	Fő adatkommunikációs port bemenet (összeköti az alaplapot és a kocsi paneljét)	SFP optikai kábel
③	Papírkifogyás-érzékelő	–	Papírkifogyás állapotának érzékelése (bemeneti jel)	Jelkábel
④	X tengely origója	X-TENGELYES EREDETÉRZÉKELŐ	Érzékeli a kocsi alaphelyzetét (bemeneti jel)	Jelkábel
⑤	Billentyűzetes vezérlés	–	Billentyűzet kommunikációs port	Képernyőkábel
⑥	Származási hely korlátozása	–	Érzékeli a lezárás alaphelyzetét (bemeneti jel)	Jelkábel
⑦	Zárómotor (Z-tengely vezérlés)	–	Vezérli a kupakemelő motort (Z-tengely kimenet)	Jelkábel
⑧	Teljesítménybemenet	42V, 24V	Fő 24V és 42V tápfeszültség bemenet	Tápkábel
⑨	X-tengely motorjel	X-TENGELY JEL	X-tengelyes szervomotor vezérlése (impulzus + irány)	Jelkábel
⑩	Y tengely motorjel	–	Y tengelyű szervomotor vezérlése (impulzus + irány)	Jelkábel
⑪	Földvezeték	–
⑫	PC USB 3.0	–	Kommunikáció a számítógéppel	USB-kábel

2.2 Kábelek leválasztása: Húzza ki a kábeleket ①–⑩①–⑨①–⑬①–⑨ egyenként (lásd a 2.1-1. ábrát).

2.3 Az X/Y tengelyjel-csavarok eltávolítása: Csavarja ki a ⑪–⑫ csatlakozókat (lásd a 2.3. ábrát).

2.3 Az alaplap csavarjainak eltávolítása: Csavarja ki az alaplap négy sarokcsavarját. (Lásd a 2.3. ábrát)

2.3 Az alaplap csavarjainak és kábelének eltávolítása ⑩: Csavarja ki az alaplap négy sarokcsavarját, és húzza ki a jobb alsó sarokban lévő csavarral rögzített kábelt. (Lásd a 2.3. ábrát)

2.4 Húzza ki a kábeleket ⑪-⑬ egyenként, vegye ki a régi alaplapot, és tárolja antisztatikus zacskóban. (Lásd a 2.1-1/2.4. ábrát)

2.4 Távolítsa el a régi alaplapot, és helyezze egy antisztatikus zacskóba tárolás céljából. (Lásd a 2.4-1/2.4-2. ábrát)

2.4 Húzza ki a kábeleket ⑩-⑫ egyenként, vegye ki a régi alaplapot, és tárolja antisztatikus zacskóban. (Lásd a 2.1-1/2.4. ábrát)

2.4 Az alaplap csavarjainak eltávolítása: Csavarja ki az alaplap négy sarokcsavarját (lásd a 2.4. ábrát).

2.5 A régi alaplap eltávolítása: Húzza ki az USB-kábelt (lásd a 2.5-1. ábrát), és tárolja a régi alaplapot egy antisztatikus zacskóban (lásd a 2.5-2. ábrát).

2.3 Az alaplap csavarjainak és kábelének eltávolítása ⑪: Csavarja ki az alaplap négy sarokcsavarját, és húzza ki a jobb alsó sarokban lévő csavarral rögzített kábelt. (Lásd a 2.3. ábrát)

2.4 Húzza ki a kábeleket ⑫, vegye ki a régi alaplapot, és tegye antisztatikus tasakban. (Lásd a 2.1-1/2.4. ábrát)

3. lépés. Az új alaplap telepítése

3.1 Modell megerősítése: Ellenőrizze, hogy az új alaplap modellje pontosan megegyezik-e a régivel.

3.2 Először csatlakoztassa a ⑫ pontot, majd a ⑩-⑪ pontokat. (Lásd a 2.1-1. ábrát)

3.3 Az alaplap rögzítése: Igazítsa a furatokat, és óvatosan helyezze be az alaplapot.
Húzza meg a négy sarokcsavart. (Lásd a 2.3. ábrát)

3.1 Modell megerősítése: Ellenőrizze, hogy az új alaplap modellje pontosan megegyezik-e a régivel.

3.2 Csatlakoztassa az USB-kábelt: Csatlakoztassa az USB-kábelt (lásd a 3.2. ábrát).

3.1 Modell megerősítése: Ellenőrizze, hogy az új alaplap modellje pontosan megegyezik-e a régivel.

3.2 Az alaplap rögzítése: Igazítsa a furatokat, és óvatosan helyezze be az alaplapot.
Húzza meg a négy sarokcsavart. (Lásd a 2.3. ábrát)

3.1 Modell megerősítése: Ellenőrizze, hogy az új alaplap modellje pontosan megegyezik-e a régivel.

3.2 Csatlakoztassa a kábelt⑫. (Lásd a 2.1-1. ábrát)

3.3 Rögzítse az alaplapot és csatlakoztassa a kábelt ⑩: Igazítsa a furatokat, és óvatosan helyezze el a panelt.

Először a bal felső, a bal alsó és a jobb felső sarokban húzza meg a csavarokat. (Lásd a 2.3. ábrát)

Ezután igazítsa a kábelt ⑪ a jobb alsó rögzítőfurathoz, és rögzítse.
(Lásd a 3.3. ábrát)

3.3 Az alaplap rögzítése: Igazítsa a furatokat, és óvatosan helyezze be az alaplapot.
Húzza meg a négy sarokcsavart (lásd a 3.3. ábrát).

3.4 Az X/Y tengely jelcsatlakozóinak rögzítése: Szerelje vissza és húzza meg az X/Y tengely jelcsavarjait (⑪–⑫) (lásd a 3.4. ábrát).

3.1 Modell megerősítése: Ellenőrizze, hogy az új alaplap modellje pontosan megegyezik-e a régivel.

3.2 Először csatlakoztassa a ⑬ pontot, majd a ⑪-⑫ pontokat. (Lásd a 2.1-1. ábrát)

3.3 Rögzítse az alaplapot és csatlakoztassa a kábelt ⑩: Igazítsa a furatokat, és óvatosan helyezze el a panelt.

Először a bal felső, a bal alsó és a jobb felső sarkoknál húzza meg a csavarokat. (Lásd a 3.3-1. ábrát)

Ezután igazítsa a ⑩ kábelt a jobb alsó rögzítőfurathoz, és rögzítse.
(Lásd a 3.3-2. ábrát)

4. lépés. Csatlakoztassa újra az összes kábelt

Lásd a következőt: 2.1-1. ábra Alaplap bekötési rajza és csatlakoztassa újra az összes kábelt sorrendben.

Győződjön meg arról, hogy minden csatlakozó teljesen be van helyezve, a megfelelő irányban, és szilárdan rögzül.

TippMiután az összes kábelt csatlakoztatta, készítsen tiszta fényképeket, és küldje el azokat a LINKO Műszaki Támogató Csapat megerősítésért bekapcsolás előtt.

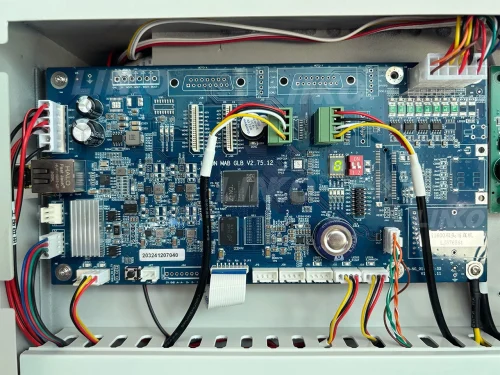

5. lépés. Bekapcsolási ellenőrzés

5.1 Végső ellenőrzés: Ellenőrizze újra, hogy minden kábel biztonságosan és megfelelően van-e csatlakoztatva.

5.2 Bekapcsolás: Csatlakoztassa a tápkábelt, és kapcsolja be a főkapcsolót (lásd az 1.1-2. ábrát).

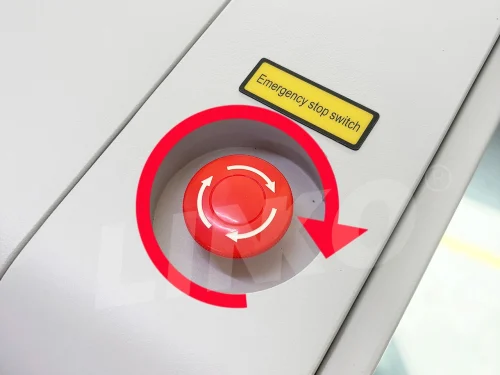

5.3 Vészleállító kapcsoló kioldása: Fordítsa el a vészleállító kapcsolót az óramutató járásával megegyező irányba a gép áramköri csatlakozásának visszaállításához (lásd az 5.3-1. ábrát).

5.3 Kapcsolja be a főkapcsolót: Nyomja meg a főkapcsolót a gép áramköri csatlakozásának visszaállításához. (Lásd az 5.3-1. ábrát)

Ha Ön nem vagyok biztos egyetlen lépésben sem, kérjük, vegye fel a kapcsolatot a LINKO Műszaki Támogató Csapat segítségért.

© 2025 LINKO Műszaki Csapat. Minden jog fenntartva.
A dokumentum sokszorosítása vagy módosítása engedély nélkül tilos.
Támogatásért kérjük, vegye fel a kapcsolatot: support@dtflinko.com | www.dtflinko.com
