Guía de ajuste del orden de colores de impresión

Software aplicable: PrintEXP

Principio básico del ajuste del orden de color de impresión

El ajuste del orden de color de impresión es básicamente esto:

Cuando el software imprime un color, la impresora debe pulverizar el mismo color.

Sólo hay un flujo de color:

Software RIP → Software de impresora → Amortiguadores de tinta (ruta de tinta)

El software RIP decide el orden de salida del color.
El software de la impresora asigna colores a los canales CH1–CH8.
Cada canal se conecta a un amortiguador de tinta real en el cabezal de impresión.

Si alguna pieza no coincide, es posible que vea colores incorrectos o cambios de color.

Objetivo de esta guía:

Configure el orden de los canales en el software de la impresora para que coincida con el orden de tinta física real, de modo que los colores se impriman correctamente.

✔ Simplemente siga los pasos de esta guía.

1. Abra PrintEXP

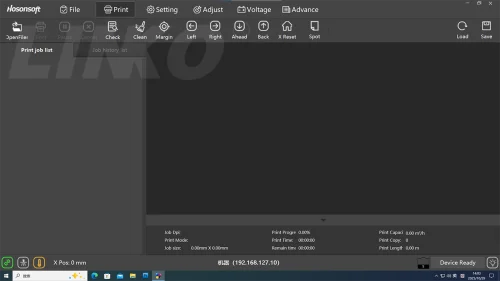

Haga doble clic en el icono PrintEXP en su escritorio para ingresar a la interfaz principal. (Consulte la Figura 1-1 / 1-2).

2. Ingrese al modo de fábrica

Hacer clic Avance en la barra de menú superior.
Haga clic dentro del cuadro de contraseña.
Prensa Ctrl + F12 en el teclado.
Introduzca la contraseña: 222222.
Hacer clic Modo de fábrica para entrar.

Consejo: Si la ventana de contraseña no aparece, haga clic en el cuadro de entrada una vez y vuelva a intentarlo.

3. Abra la página de orden de color

Hacer clic Color base en la barra de menú inferior para ingresar a la página de configuración del orden de colores.
(Ver Figura 3)

4. Ajustar el orden de colores de impresión (sección principal)

Los canales de software CH1–CH8 deben coincidir con el orden de tinta física real.
Puedes utilizar Método 1 o Método 2.

Método UNO: 4.1 Ajuste el orden de colores de impresión utilizando la asignación fija (3421/1243)

4.1.1 Verificar el pedido físico real de tinta

Verifique los amortiguadores de tinta o los tubos de tinta y registre su de izquierda a derecha orden de colores
Ejemplo:
Izquierda → Derecha =K→Y→C→M(Ver Figura 4.1.1)

Nota:
Esta es la verdad orden de la ruta de tinta físicaTodas las configuraciones del software deben seguir este orden.

4.1.2 Verificar el orden de colores del software actual

Después de acceder a “Color base”, verifique la asignación de color actual en CH1–CH8.

Ejemplo (valor predeterminado de fábrica típico):
M1→C1→K1→Y1→Y2→K2→C2→M2
Por lo general, esto no coincide con la ruta de tinta real (ver Figura 4.1.2)

4.1.3 Regla de mapeo de Epson I3200 (Estructura interna fija)

El cabezal de impresión Epson I3200 no utiliza un diseño de canal de tinta simple de izquierda a derecha.
En su lugar, utiliza una estructura fija de mapeo cruzado, por lo que el software HOSON debe seguir el mapeo de canales oficial.

Canal de software	Amortiguador de tinta correspondiente (izquierda → derecha)
Capítulo 1	3er amortiguador
Canal 2	4º amortiguador
Capítulo 3	2º amortiguador
Capítulo 4	1er amortiguador
Capítulo 5	1er amortiguador
Capítulo 6	2º amortiguador
Capítulo 7	4º amortiguador
Capítulo 8	3er amortiguador

Mapeo CH1–CH4: 3421
CH5–CH8: mapeo 1243 (espejo)

Una asignación incorrecta provocará cambios de color o colores incorrectos.

4.1.4 Ajuste CH1–CH8 según el mapeo (ver Figura 4.1.4-1)

Ejemplo (orden de tinta física: K→Y→C→M):

CH1 = C1 (3er amortiguador)
CH2 = M1 (4º amortiguador)
CH3 = Y1 (2do amortiguador)
CH4 = K1 (1er amortiguador)
CH5 = K2 (1er amortiguador)
CH6 = Y2 (2do amortiguador)
CH7 = M2 (4º amortiguador)
CH8 = C2 (3er amortiguador)

Después de terminar los ajustes, haga clic en Archivo → Guardar para guardar la configuración. (Ver Figura 4.1.4-2).

Método DOS: 4.2 Ajuste el orden de color de impresión según el patrón de verificación de boquillas

4.2.1 Imprimir un patrón de prueba de boquilla

En la interfaz principal de “PrintExp”, haga clic en Controlar para imprimir el patrón de prueba.

4.2.2 Registrar el orden de colores del patrón de verificación de boquillas impreso

Observe el patrón de verificación de boquillas y registre la secuencia de colores de izquierda a derecha.
Ejemplo: C → M → Y → K → K → Y → M → C (Ver Figura 4.2.2)

4.2.3 Ajuste el orden de color del software según el patrón

Reasigne CH1–CH8 según el orden de color de izquierda a derecha del patrón de verificación de boquillas.
Patrón de ejemplo: C → METRO → Y → K → K → Y → METRO → C

CH1=C1
CH2=M1
CH3=Y1
CH 4=K1
CH 5=K2
CH6=Y2
CH7=M2
CH8=C2

Después del ajuste, haga clic en “Archivo” en la esquina superior izquierda y seleccione “Ahorrar" (Véase la Figura 4.2.3-2).

Notas

Cada Cabezal de impresión CMYK debe configurarse individualmente.
Los cabezales de impresión de tinta blanca normalmente no requiere ajuste
No te saltes Archivo→Ahorrar—de lo contrario, la configuración no tendrá efecto.

5. Inicializar el cabezal de impresión

Después de guardar, vaya a Operación → Inicializar.
Espere a que la impresora termine la inicialización.
Esto aplica el nuevo orden de colores al sistema.
(Ver Figura 5)

6. Comprobación final

Si los colores de impresión siguen siendo incorrectos, verifique:

Si el orden real del amortiguador/tubo coincide con la configuración del software
Si se ha ajustado cada cabezal de impresión (para modelos de múltiples cabezales)

Para obtener más ayuda, comuníquese con el soporte técnico de LINKO.

Asistencia técnica
Correo electrónico: support@dtflinko.com
Página web: www.dtflinko.com
