A602 DTF yazıcının 36V güç kaynağını test edin ve değiştirin.
Şunlar için geçerlidir: LINKO A602 DTF Yazıcı
Bu kılavuz yalnızca 36V güç kaynağını kapsamaktadır. Teste başlamadan önce, arızaya neden olan doğru güç kaynağını belirlemek için aşağıdaki tabloyu kullanın.
| Belirti | Güç Kaynağını Kontrol Etme | Aksiyon |
|---|---|---|
| X ekseni hareket etmiyor, anormal ses çıkarıyor veya hata bildiriyor. | 36V Güç Kaynağı | Bu kılavuzu takip edin. |
| Sıcaklık kontrol ünitesi, soğutma fanı, Y ekseni sürücüsü, beyaz mürekkep karıştırıcı, LED ışık, ana kart veya taşıyıcı kart çalışmıyor. | Çoklu Çıkışlı Güç Modülü | Görmek “A602 DTF Yazıcıda Çoklu Çıkış Güç Modülünün Test Edilmesi ve Değiştirilmesi” |
| Yazıcıya güç gelmiyor ve tüm göstergeler kapalı. | Harici AC Girişi | Öncelikle 3.2 bölümündeki harici güç kaynağını kontrol edin. |
1. 36V Güç Kaynağı Fonksiyonu
A602 yazıcı, birden fazla güç kaynağı kullanır. Her güç kaynağı, belirli bir sisteme gerekli voltajı sağlar.
36V güç kaynağı, X ekseni motoruna doğrudan 36V DC güç sağlar. Aralarında herhangi bir sürücü kartı bulunmamaktadır. X ekseni motoruna giden gücün normal olup olmadığını belirlemek için 36V çıkışını kontrol edin.
1.1 Diğer Bağımsız Güç Kaynakları (Bu Kılavuzda Ele Alınmamıştır)
Çoklu çıkışlı güç modülü, sıcaklık kontrol ünitesine, soğutma fanına, Y ekseni sürücüsüne, beyaz mürekkep karıştırıcısına ve LED ışığına güç sağlar. Ayrıca 24V ana karta, 42V ana karta ve 42V taşıyıcı karta da güç sağlar.
Test ve değiştirme işlemleri için bakınız. “A602 DTF Yazıcının Çoklu Çıkış Güç Modülünü Test Edin ve Değiştirin.”
2. 36V Güç Kaynağı Bağlantı Şeması
| Kategori | Hayır. | terminal | Tanım |
| AC Girişi (Harici Güç → 36V Güç Kaynağı) |
① | Nötr (N) | AC giriş nötrü |
| ② | Canlı (L) | AC giriş gücü | |
| ③ | Zemin (G) | ESD ve güvenlik koruması | |
| DC Çıkışı (36V Güç Kaynağı → X Ekseni Motoru) |
④ | 36V Negatif | X ekseni motoruna çıkış (−) |
| ⑤ | 36V Pozitif | X ekseni motoruna çıkış (+) |
3. Sorun Giderme Prosedürü
Her zaman önce AC girişini test edin. Ardından DC çıkışını test edin.
Önemli:
①–② noktalarında harici AC girişi yoksa, ④–⑤ noktalarındaki 36V çıkışı 0V olacaktır. Bu normaldir ve güç kaynağının arızalı olduğu anlamına gelmez. Öncelikle harici AC girişini test edin. Ardından 36V çıkışını test edin.
3.1 Güvenlik Uyarıları
- Voltaj testi için yazıcının açık olması gerekir.
- Güç kaynağını değiştirmeden önce tüm elektriği kesin.
- Test sırasında yalıtımlı eldiven giyin. Açıkta bulunan devrelere dokunmayın.
3.2 Harici Güç Kaynağını (AC Girişi) ①–②'de Kontrol Edin
Multimetre Ayarları: ACV 600V
Test Koşulu: Yazıcı açıldı
Test Yöntemi:
- Siyah prob → ① (Nötr N)
- Kırmızı prob → ② (Canlı L)
Normal Aralık: 220V'luk bir yazıcı için 200–240V AC güç kaynağı.
110V'luk bir yazıcı için normal voltaj aralığı AC 100–127V'tur. Yazıcının güç girişinin yanındaki etikette belirtilen nominal voltajı kontrol edin.
Okuma normal ise, güç kaynağı AC girişi alıyor demektir. Bölüm 3.3'e devam edin.
Anormal: Okuma değeri 0V veya belirgin şekilde kararsız. Bu, güç kaynağı arızası anlamına gelmez. Lütfen aşağıdaki maddeleri sırasıyla kontrol edin:
- Ana güç şalteri kapalı.
- Acil durdurma düğmesi serbest bırakılmadı.
- Elektrik prizinde elektrik yok.
- AC kablosu gevşek.
- Uç kısım gevşek veya oksitlenmiş.
- Kabloda açık devre var.
Her bir öğeyi kontrol ettikten sonra, ①–② numaralı ölçümleri tekrar yapın. Okuma hala 0V ise, güç filtresindeki dahili sigorta atmış olabilir. Bu sigorta dışarıdan değiştirilemez. LINKO Teknik Destek ile iletişime geçin.
3.3 36V Güç Kaynağının DC Çıkışını Kontrol Edin (④–⑤)
Bu adım, 36V güç kaynağı çıkışının normal olup olmadığını kontrol eder.
Multimetre Ayarları: DCV 200V
Test Koşulu: Yazıcı açık ve bekleme modunda. 36V güç kaynağı doğrudan X ekseni motoruna güç sağlıyor, bu nedenle bekleme modunda voltaj mevcut.
Test Yöntemi:
- Siyah prob → ④ (36V negatif)
- Kırmızı prob → ⑤ (36V pozitif)
3.3.1 DC Çıkış Değerini Değerlendirin
| 36V Güç Kaynağı DC Çıkışı | Durum | Aksiyon |
|---|---|---|
| 35–37V ve X ekseni motoru normal çalışıyor. | DC çıkışı normaldir. | Güç kaynağı normal çalışıyor. Değiştirme gerekmiyor. |
| 35–37V ancak X ekseni motoru çalışmıyor. | Güç kaynağı normal. Arıza güç kaynağında değil. | X ekseni motorunun giriş voltajını kontrol etmeye devam edin. Bölüm 3.3.2'ye bakın. |
| 0V veya normalin açıkça altında (AC girişinin normal olduğu doğrulandı) |
Dahili güç kaynağı arızası | 36V güç kaynağını değiştirin. Bölüm 4'e bakın. |
3.3.2 X Ekseni Motor Giriş Voltajını Kontrol Edin
Bu adım, X ekseni motoruna güç ulaşıp ulaşmadığını veya motorun kendisinin arızalı olup olmadığını belirler.
Multimetre Ayarları: DCV 200V
Test Koşulu: Yazıcı açık ve bekleme modunda.
Test Noktası: X ekseni motorunun güç giriş terminalleri.
| X Ekseni Motor Giriş Voltajı | Arıza Teşhisi | Aksiyon |
|---|---|---|
| 0V veya normalin açıkça altında | X ekseni motoruna güç ulaşmıyor. Kabloda açık devre olabilir veya bir kontak oksitlenmiş olabilir. | Kabloyu ve bağlantı noktalarını kontrol edin. Gerekirse kabloyu değiştirin. |
| 35–37V ancak X ekseni motoru çalışmıyor. | X ekseni motor arızası | X ekseni motorunu değiştirin. |
4.2 Eski Güç Kaynağını Çıkarın
Önemli:
Sökme işleminden önce mevcut kablolamanın fotoğrafını çekin. Her kabloyu aynı konuma yeniden bağlamak için fotoğrafı kullanın.
- Kabloların fotoğraflarını çektikten sonra, ①–⑤ numaralı noktalardaki vidaları sırasıyla gevşetin. Kabloları ayırın (Şekil 2'ye bakınız).
- Güç kaynağının montaj vidalarını çıkarın. Eski güç kaynağını çıkarın (bkz. Şekil 4.2-1 ve Şekil 4.2-2).
4.3 Yeni Güç Kaynağını Takın
- Modelin doğruluğunu kontrol edin. Yeni güç kaynağını eskiyle yan yana karşılaştırın. Model, boyutlar, terminal sayısı ve terminal düzeni aynı olmalıdır. Herhangi bir farklılık varsa, kurulumu durdurun ve LINKO Teknik Destek ile iletişime geçin.
- Voltaj seçiciyi kontrol edin. Yeni güç kaynağındaki 115V/230V seçici, yazıcının güç girişinin yanındaki etikette belirtilen nominal voltajla eşleşmelidir.
- Güç kaynağını takın. Montaj delikleriyle hizalayın ve montaj vidalarını sıkın (bkz. Şekil 4.2-1).
- Kabloları bağlayın. Şekil 2'yi takip edin ve tüm kabloları sırayla yeniden bağlayın. Her kablonun tamamen takıldığından, doğru yönde olduğundan ve sağlam bir şekilde sabitlendiğinden emin olun. Ardından vidaları sıkın.
⚠ Yanlış voltaj seçici ayarı, yeni güç kaynağına güç verildiği anda anında zarar verebilir. Gücü vermeden önce ayarı doğrulayın.
⚠ Topraklama kablosu ③ bağlı değilse, elektrik kaçağı veya ESD hasarı meydana gelebilir.
6. Son Kontrol
Kablolama ve güç verme işlemlerinden sonra, 36V güç kaynağının normal çalışmasını doğrulamak için şu üç kontrolü tamamlayın:

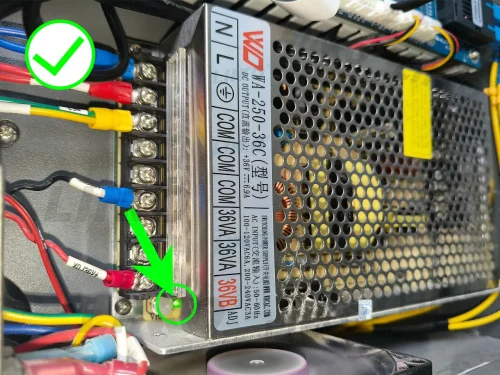

- Güç kaynağı göstergesi yanıyor (Şekil 6'ya bakınız).
- Bölüm 3.3'te açıklandığı gibi ④–⑤'de DC çıkış testini tekrarlayın. Okunan değer 35–37V olmalıdır.
- X ekseni motoru normal çalışıyor.
Üç kontrolün herhangi birinde başarısız olunması durumunda, işlemi durdurun ve LINKO Teknik Destek ile iletişime geçin: support@dtflinko.com.
