Руководство по настройке начального положения для печати

Применимая модель: Принтер LINKO DTF (плата BYHX)

1. Условия, требующие корректировки начального положения печати.

При печати тестового шаблона сопла, если цветовые полосы или тестовый шаблон печатаются за пределами эффективной области печати пленки (например, на зажимах для носителей), необходимо скорректировать начальное положение печати. (См. рисунок 1)

2. Проверка перед изменением начального положения печати (важно)

Перед изменением начального положения печати сначала убедитесь, что ваш принтер оснащен печатной платформой. масштабная линейкаЗатем непосредственно выберите соответствующий метод выполнения операции:
– Пример 1: Принтер с линейкой-шкалой для печатной платформы
→ Следуйте инструкциям в Глава 4 (См. рисунок 2-1)
– Случай 2: Принтер без линейки-шкалы для печатной платформы.
→ Следуйте инструкциям в Главы 5–6 (См. рисунок 2-2)

3. Объяснение эталонного расстояния

«Начальная позиция цветовой шкалы примерно» 1 см «От правого края пленки», упомянутый в этом руководстве, означает лишь рекомендуемое эталонное значениеЭто не фиксированный и не обязательный стандарт.
Цель этой ценности состоит в том, чтобы быстро установить исходный базовый уровень для определения начальной позиции печати и для проверки того, вошла ли начальная позиция печати в допустимую область печати.
В реальных условиях эксплуатации между принтерами могут наблюдаться незначительные различия:
Некоторые принтеры достигают наилучших результатов примерно при... 1 см.
Другие могут показать лучшие результаты примерно в этом диапазоне. 1,5 см.

Нет необходимости стремиться к абсолютной согласованности. Главное, чтобы цветовые полосы печатались. стабильно на пленкеТаким образом, корректировку можно считать эффективной.

4. Вариант 1: Принтер со шкалой.

Этот раздел относится к принтерам, оснащенным линейкой с шкалой печатной платформы. (См. рисунок 2-1)

4.1 Этапы выполнения операции

4.1.1 Определение начальной позиции цветовой шкалы печати

Используя правый край пленки в качестве опорной точки, измерьте 1 см влево.

Используйте это положение в качестве рекомендуемой начальной позиции для печати цветовых полос в тестовом шаблоне.
(См. рисунок 4.1.1).

Примечание: рекомендуемое расстояние — 1 см.

4.1.2 Считайте значение линейки шкалы

Проверьте значение на линейке шкалы печатной платформы, соответствующее... 1 см позиция.
Запишите это значение, например: 6,4 см(См. рисунок 4.1.2)

4.1.3 Открыть программное обеспечение для управления печатью

Дважды щелкните «Премьер-министр» Значок на рабочем столе компьютера позволяет войти в основной интерфейс программного обеспечения (см. рисунок 4.1.3).

4.1.4 Введите значение масштабной линейки

В параметр «X» В поле в верхнем левом углу введите записанное значение шкалы. 6.4
(См. рисунок 4.1.4).

4.2 Подтверждение корректировки

Нажмите кнопку «Сопло» в строке меню, чтобы распечатать тестовый шаблон (см. рисунок 4.2-1).
Обратите внимание, находится ли начальная позиция цветовой шкалы примерно в 1 см от правого края пленки (см. рисунок 4.2-2).

4.3 Проверка результатов и дальнейшие шаги:

Если начальное положение цветовой шкалы указано правильно (примерно 1 см):
→ Это означает, что начальное положение печати откалибровано правильно, и регулировка завершена.
Если начальная позиция цветовой шкалы по-прежнему не находится в пределах 1 см:
→ Пожалуйста, выполните следующие действия:

Ещё раз убедитесь, что плёнка уложена ровно и надёжно закреплена, а её край выровнен относительно платформы.
Повторно измерьте значение по шкале, соответствующее отметке 1 см от правого края пленки.
Введите полученное значение заново. параметр «X» поле
Нажмите «Насадка«ещё раз, чтобы распечатать тестовый шаблон для проверки».

Настройка завершена:
Начальная позиция цветовой шкалы находится примерно в... 1 см с правого края фильма.

5. Случай 2: Принтер без линейки-шкалы

Подходит для принтеров без каких-либо масштабных меток (см. рисунок 2-2).

Описание метода калибровки:
При отсутствии физических масштабных шкал начальное положение печати следует калибровать следующим образом:
Печать → Измерение → Расчет → Корректировка.

5.1 Этапы выполнения операции

5.1.1 Открыть программное обеспечение для управления печатью

Чтобы открыть основной интерфейс программы, дважды щелкните значок «PM» на рабочем столе компьютера (см. рисунок 5.1.1).

5.1.2 Настройка значения параметра «X»

Отрегулируйте значение в поле параметра «X» в верхнем левом углу (см. рисунок 5.1.2):

Увеличьте значение X. → Начальная позиция печати смещается влево → Весь шаблон смещается влево
Уменьшите значение X. → Начальная позиция печати смещается вправо → Весь рисунок смещается вправо

6. Пример регулировки для принтеров без линейки с шкалой.

(Цветовые полосы не напечатаны на пленке)

6.1 Определите три необходимых значения

Когда печатная платформа отсутствует линейка, три значения необходимы для расчета новой начальной позиции печати. X:

Одно фиксированное эталонное значение: целевая позиция, где в конечном итоге должны появиться цветовые полосы.
Одно измеренное значение: текущее положение, в котором фактически отображаются цветовые полосы
Одна из ценностей программного обеспечения: текущее значение X, отображаемое в программе

Выполните следующие шаги, чтобы получить эти три значения в указанном порядке.

6.1.1 Подтвердите положение целевой цветовой шкалы

(Измерения не требуются)

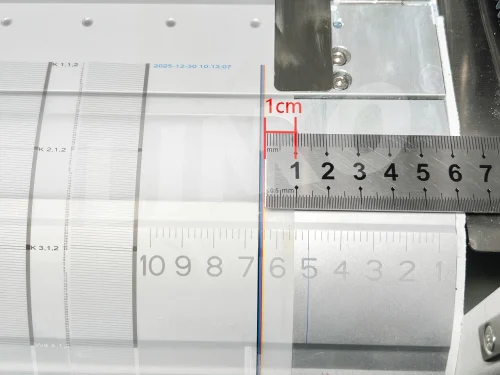

Цветовые полосы следует, наконец, напечатать на пленке и расположить. примерно в 1 см от правого края пленки. (См. рисунок 6.1-1)

Этот 1 см Значение используется только в качестве справочной информации.
Измерения не требуются. Запишите результат напрямую следующим образом:

Целевое положение = 1 см

6.1.2 Измерение текущего положения цветовой шкалы

(Требуются измерения)

С помощью линейки измерьте расстояние между Текущее начальное положение цветовых полос и правый край пленки. (См. рисунок 6.1-2)

Запишите измеренное значение, например:

Текущее расстояние = 0,4 см

6.1.3 Проверка текущего значения X в программном обеспечении

Откройте программу «Менеджер печати» и проверьте следующее: значение параметра X отображается в верхнем левом углу интерфейса. (См. рисунок 6.1-3)

Запишите это значение, например:

Исходное значение X = 5 см

6.2 Вычислите новое значение X

Получив три указанных выше значения, вычислите новое значение X, используя следующую формулу:
Новое значение X = Исходное значение X + Целевое положение + Текущее расстояние

6.2.1 Пример расчета

Исходное значение X: 5 см
Целевая позиция: 1 см
Текущее расстояние: 0,4 см
Результат расчета:
Новое значение X = 5 + 1 + 0,4 = 6,4 см
Входить 6.4 вставьте см в поле параметра «X» в программном обеспечении
(См. рисунок 6.)

Примечания (Только для справки)

Целевая позиция (1 см): желаемое конечное положение цветовых полос
Текущее расстояние: фактическое текущее положение цветовых полос
Новое значение X: Параметр, используемый для перемещения цветовых полос из текущей позиции в целевую позицию.

6.3 Перепечатка и проверка результатов

Нажмите «Насадка» в программном обеспечении для печати тестового шаблона
(См. рисунок 6.3-1)
Обратите внимание на расстояние между начальной точкой цветовой шкалы и правым краем пленки.
(См. рисунок 6.3-2)

Правила вынесения судебных решений и урегулирования споров:

Если измеренное расстояние равно больший менее 1 см:
→ Начальное положение печати смещено влево.
→ Уменьшите значение X. соответственно
→ Рекомендуемая регулировка на шаг: 0,2–0,5 см
Если расстояние меньше менее 1 см:
→ Начальная позиция печати смещена относительно верно
→ Увеличьте значение X. соответственно
→ Рекомендуемая регулировка на шаг: 0,2–0,5 см
После каждой регулировки нажмите «Насадка» Ещё раз для перепечатки и проверки.

Критерии завершения корректировки:
Начальное положение цветовой шкалы приблизительно равно... 1 см с правого края фильма.

7. Завершение

Регулировка начального положения печати завершена.
Теперь можно начинать обычную печать.
