Silecek Yükseklik Ayarı

(Video Ek Kılavuzu)

Uygulanabilir Model: LINKO Y-603 UV DTF Yazıcı

1. Silecek Yüksekliğini Kontrol Edin (Kafa Temizliği)

Amaç: Sileceğin baskı kafasının altındaki fazla mürekkebi etkili bir şekilde temizleyip temizleyemediğini kontrol etmek için kafa temizleme işlevini çalıştırın. Bu, silecek yüksekliğinin doğru olup olmadığına karar vermenize yardımcı olur.

1.1 Baskı Kafasını Temizleyin

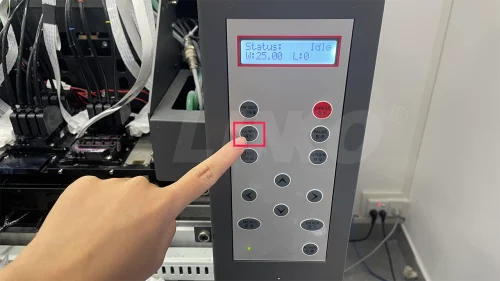

Kafa temizliğini başlatmak için yazıcı kontrol panelindeki “TEMİZLEME” düğmesine basın. (Bkz. Şekil 1.1)

1.1 TEMİZLEME düğmesine basın

1.2 Silecek Yüksekliğini Gözlemleyin

Taşıyıcının altından bakın ve sileceğin baskı kafası yüzeyine nasıl temas ettiğini gözlemleyin.

Normal Durum:

Silecek, fazla mürekkebi tamamen temizleyebilir.

Silindikten sonra gözle görülür mürekkep damlası kalmıyor.

Sileceğin üst kısmı 1,5–2 mm daha yüksek baskı kafası alt yüzeyinden daha kalındır.

Bu, silecek yüksekliğinin doğru olduğu ve herhangi bir ayarlamaya gerek olmadığı anlamına gelir. (Bkz. Şekil 1.2-1)

1.2-1-Normal silecek yüksekliği

Anormal 1 – Çok Düşük:

Silecek baskı kafası yüzeyine temas etmiyor.

Bu, silecek yüksekliğinin çok düşük olduğu ve yükseltilmesi gerektiği anlamına gelir. (Bkz. Şekil 1.2-2)

1.2-2-Silecek çok düşük

Anormal 2 – Çok Yüksek:

Yazıcı kafasına dokunduğunuzda silecek eğiliyor veya kıvrılıyor ya da sert bir kazıma sesi duyuyorsunuz.

Bu, silecek yüksekliğinin çok yüksek olduğu ve düşürülmesi gerektiği anlamına gelir. (Bkz. Şekil 1.2-3)

1.2-3-Silecek çok yüksek

2. Silecek Yüksekliğini Ayarlayın (Yazılım)

2.1 Ayar Sayfasına Girin

Ayrıntılı adımlar için ekteki videoyu izleyin.

Yazıcı kontrol yazılımını açın ve girmek için düğmeye tıklayın. Silecek Yükseklik Ayarı sayfa.

2.2 Parametre Ayarlaması

Açılan pencerede " alanını bulunMürekkep yığınının yüksekliğini azaltın”. Silecek yüksekliğini ayarlamak için bu değeri değiştirin.

Herhangi bir değişiklik yapmadan önce orijinal değeri kaydedin.

Ayarlama Kuralı:
➡ Bir daha büyük değer → daha yüksek silecek ➡ Bir daha küçük değer → alt silecek
(Bunu “artmak = daha yüksek, azalmak = daha düşük” şeklinde hatırlayabilirsiniz.)

Önemli Kural:
Değer kaç basamaklı olursa olsun, yalnızca soldan ikinci rakam.

2.2-Silecek Yüksekliğini Ayarlayın

2.2.1 Silecek Çok Düşük → Değeri Artır

Eğer silecek baskı kafasının altına değemiyorsa çok aşağıdadır.

İkinci basamaktaki değeri +1 arttır.

Örnek 1: Orijinal = 18000 → Sonra = 19000

Örnek 2: Orijinal = 6700 → Sonra = 6800

2.2.2 Silecek Çok Yüksek → Değeri Azalt

Silecek eğiliyorsa, kıvrılıyorsa veya silme sırasında sürtünme sesi çıkarıyorsa, silecek çok yüksektir.

İkinci basamaktaki değeri -1 azaltın.

Örnek 1: Orijinal = 18000 → Sonra = 17000

Örnek 2: Orijinal = 6700 → Sonra = 6600

❗Not:

Silecek yüksekliğini sabırla ayarlayın.

Doğru yüksekliğe ulaşana kadar birkaç küçük ayarlama ve temizlik testi yapmanız gerekebilir.

2.3 Parametreleri Kaydet

Ekli videoya bakınız.

Yeni parametre değerini kaydetmek için ilgili butona tıklayın.

3. Ayarı Doğrulayın (Kafa Temizliği)

Çalıştır Kafa Temizliği tekrar işlev görür (bkz. Adım 1.1).

Silecek ve baskı kafası temasını gözlemleyin (bkz. Adım 1.2).

Sonuç eşleşirse Normal Durum, silecek yükseklik ayarı tamamlandı.
